تزریق آنتی اسکالانت در سیستم اسمز معکوس (RO) زمانی مؤثر است که ماده مناسب، با غلظت مشخص، بهصورت پیوسته و در نقطهای از خط آب خوراک تزریق شود که پیش از رسیدن آب به ممبران فرصت کافی برای اختلاط داشته باشد. بنابراین صرف روشن بودن دوزینگ پمپ یا وجود محلول در مخزن به معنی تزریق صحیح نیست.
در یک واحد استاندارد، ابتدا نوع آنتی اسکالانت و دوز مورد نیاز بر اساس آنالیز آب و شرایط طراحی مشخص میشود؛ سپس محلول در مخزن آماده شده و دوزینگ پمپ بر اساس دبی واقعی خوراک تنظیم و کالیبره میشود. نقطه تزریق نیز باید پیش از پمپ فشار بالا و ممبران قرار داشته باشد.
اجرای صحیح این مراحل به اندازه کیفیت ماده مصرفی اهمیت دارد. به همین دلیل هنگام خرید آنتی اسکالانت باید علاوه بر سازگاری محصول با آنالیز آب، شرایط واحد تزریق، ظرفیت دوزینگ پمپ و نحوه بهرهبرداری از سیستم نیز در نظر گرفته شود.
تزریق آنتی اسکالانت در سیستم RO چگونه انجام میشود؟
فرآیند تزریق آنتی اسکالانت را میتوان بهصورت خلاصه در شش مرحله تعریف کرد:
- انتخاب آنتی اسکالانت متناسب با آنالیز آب
- تعیین دوز مورد نیاز بر حسب ppm
- تعیین غلظت محلول داخل مخزن و رقیقسازی در صورت نیاز
- تنظیم و کالیبراسیون دوزینگ پمپ
- تزریق پیوسته محلول به جریان آب خوراک
- کنترل مصرف واقعی و عملکرد واحد تزریق

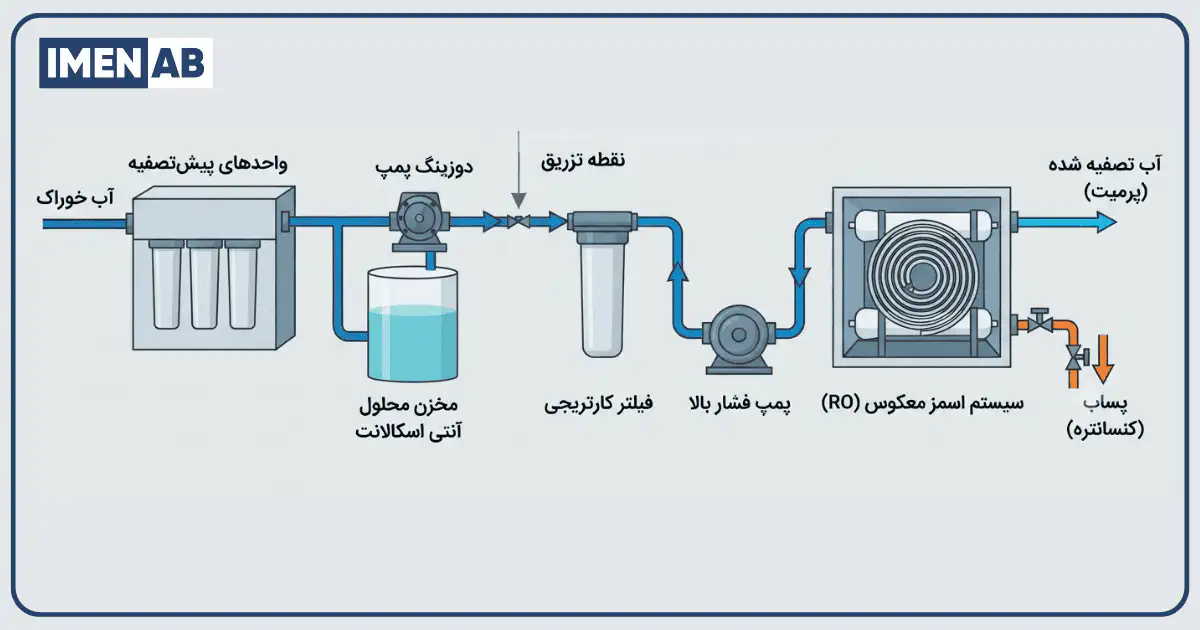

در آرایش متداول سیستم اسمز معکوس، واحد تزریق پس از مراحل اصلی پیشتصفیه و در خط خوراک RO قرار میگیرد تا ماده پیش از رسیدن آب به ممبران کاملاً با جریان مخلوط شود.
یک آرایش متداول میتواند به شکل زیر باشد:
پیشتصفیه ← تزریق آنتی اسکالانت ← فیلتر کارتریجی ← پمپ فشار بالا ← ممبران RO
البته محل دقیق تزریق در تمام سیستمها الزاماً یکسان نیست و طراحی خط، تجهیزات پیشتصفیه و فاصله موجود برای اختلاط باید در تعیین آن در نظر گرفته شود.
بهترین محل تزریق آنتی اسکالانت در دستگاه RO کجاست؟
اصل مهم در تعیین محل تزریق این است که آنتی اسکالانت باید قبل از ورود آب به ممبران و با فرصت کافی برای اختلاط کامل وارد جریان خوراک شود.
در بسیاری از سیستمهای صنعتی، تزریق پس از مراحل اصلی پیشتصفیه و قبل از فیلتر کارتریجی انجام میشود. در این آرایش، فاصله موجود تا پمپ فشار بالا و ممبران فرصت مناسبی برای توزیع یکنواخت ماده در جریان ایجاد میکند.
در طراحی نقطه تزریق باید سه شرط اصلی برقرار باشد:
- تمام جریان خوراک RO از نقطه تزریق عبور کند.
- آنتی اسکالانت پیش از رسیدن آب به ممبران کاملاً مخلوط شود.
- پمپ تزریق امکان کار همزمان و متناسب با جریان خوراک را داشته باشد.
تزریق آنتی اسکالانت قبل از فیلتر کارتریجی
قرار دادن نقطه تزریق قبل از فیلتر کارتریجی یکی از آرایشهای متداول در سیستمهای RO صنعتی است. در این حالت آنتی اسکالانت بعد از مراحل اصلی پیشتصفیه وارد آب شده و قبل از رسیدن جریان به پمپ فشار بالا و ممبران فرصت اختلاط پیدا میکند.
در صورت استفاده از این آرایش، انتخاب و عملکرد صحیح فیلتر میکرونی نیز اهمیت دارد؛ زیرا افت فشار غیرعادی یا گرفتگی این بخش میتواند شرایط هیدرولیکی خط خوراک را تغییر دهد.
آیا میتوان آنتی اسکالانت را بعد از فیلتر کارتریجی تزریق کرد؟
در برخی طراحیها بله.
نقطه تزریق میتواند بعد از فیلتر کارتریجی قرار گیرد، مشروط بر اینکه همچنان قبل از پمپ فشار بالا و ممبران باشد و فاصله، جریان و شرایط خط امکان اختلاط کامل ماده را فراهم کنند.
بنابراین قاعده فنی این نیست که آنتی اسکالانت در تمام سیستمهای RO الزاماً قبل از فیلتر کارتریجی تزریق شود؛ قاعده اصلی این است که ماده در جریان کامل خوراک، قبل از ممبران و با اختلاط کافی تزریق شود.
آنتی اسکالانت را کجا نباید تزریق کرد؟
تزریق در نقاط زیر نمیتواند حفاظت مورد انتظار از ممبران را ایجاد کند:
- بعد از ممبران
- در خط آب تصفیهشده یا پرمیت (Permeate)
- در خط جریان غلیظشده یا کنسانتره (Concentrate)
- در نقطهای که تنها بخشی از جریان خوراک از آن عبور میکند
- در فاصلهای بسیار نزدیک به ممبران که اختلاط کافی انجام نمیشود
همچنین نباید چند ماده شیمیایی مختلف بدون بررسی سازگاری آنها مستقیماً در یک نقطه با یکدیگر مخلوط شوند.

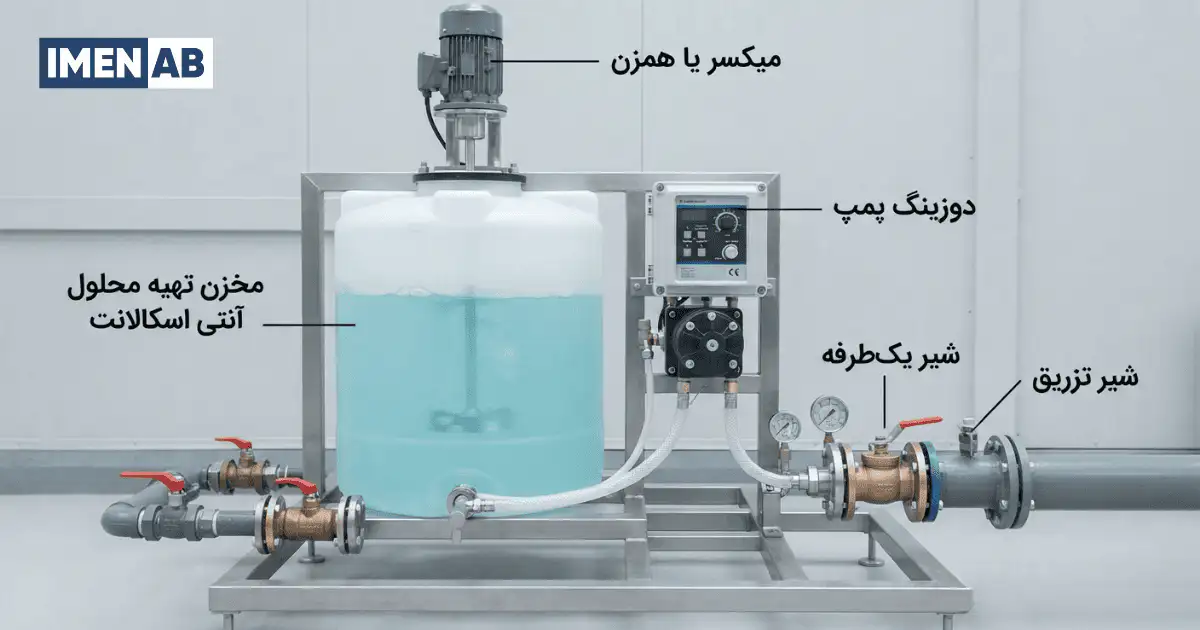

تجهیزات مورد نیاز برای تزریق آنتی اسکالانت
یک واحد تزریق ساده معمولاً از مخزن تهیه محلول، دوزینگ پمپ، خط مکش، خط تزریق، شیرهای مورد نیاز و نقطه ورود ماده به خط آب تشکیل میشود.
مخزن تهیه محلول آنتی اسکالانت
مخزن باید از جنس سازگار با ماده شیمیایی، تمیز و دارای حجم مناسب باشد. ورود رسوبات، آلودگیهای قبلی یا باقیمانده مواد شیمیایی ناسازگار به مخزن میتواند کیفیت محلول تزریقی را تغییر دهد.
روی مخزن بهتر است امکان مشاهده یا اندازهگیری سطح محلول وجود داشته باشد؛ زیرا کاهش سطح مخزن یکی از سادهترین روشها برای کنترل تقریبی مصرف واقعی آنتی اسکالانت است.
در سیستمهایی که محلول رقیقشده تهیه میشود، حجم مخزن باید با میزان مصرف و مدت مناسب نگهداری محلول هماهنگ باشد.
دوزینگ پمپ آنتی اسکالانت
دوزینگ پمپ (Dosing Pump) یا پمپ اندازهگیری (Metering Pump) وظیفه دارد حجم مشخصی از محلول را با نرخ کنترلشده وارد جریان آب کند.
ظرفیت پمپ باید متناسب با نرخ واقعی مورد نیاز انتخاب شود. استفاده از پمپی با ظرفیت بسیار بالاتر از نیاز باعث میشود تنظیم دقیق دبیهای پایین دشوار شود.
در طراحی واحدهای صنعتی، انتخاب پمپ تزریق مواد شیمیایی باید علاوه بر ظرفیت، بر اساس فشار خط، جنس قطعات در تماس با ماده، امکان تنظیم دبی و شرایط بهرهبرداری انجام شود.
شیر تزریق و شیر یکطرفه
در نقطه ورود محلول به خط آب معمولاً از شیر تزریق مناسب استفاده میشود. وجود شیر یکطرفه نیز مانع برگشت آب تحت فشار به سمت دوزینگ پمپ و مخزن میشود.
گرفتگی شیر تزریق یکی از خطاهایی است که ممکن است پمپ ظاهراً در حال کار باشد اما ماده کافی وارد خط نشود.
میکسر یا همزن
وجود همزن برای همه واحدهای تزریق الزام مطلق نیست. نیاز به آن به نوع محصول، غلظت محلول، حجم مخزن و نحوه آمادهسازی محلول بستگی دارد.
هدف اصلی، یکنواخت ماندن محلول و جلوگیری از ایجاد شرایطی است که غلظت ماده تزریقشده در طول زمان تغییر کند.

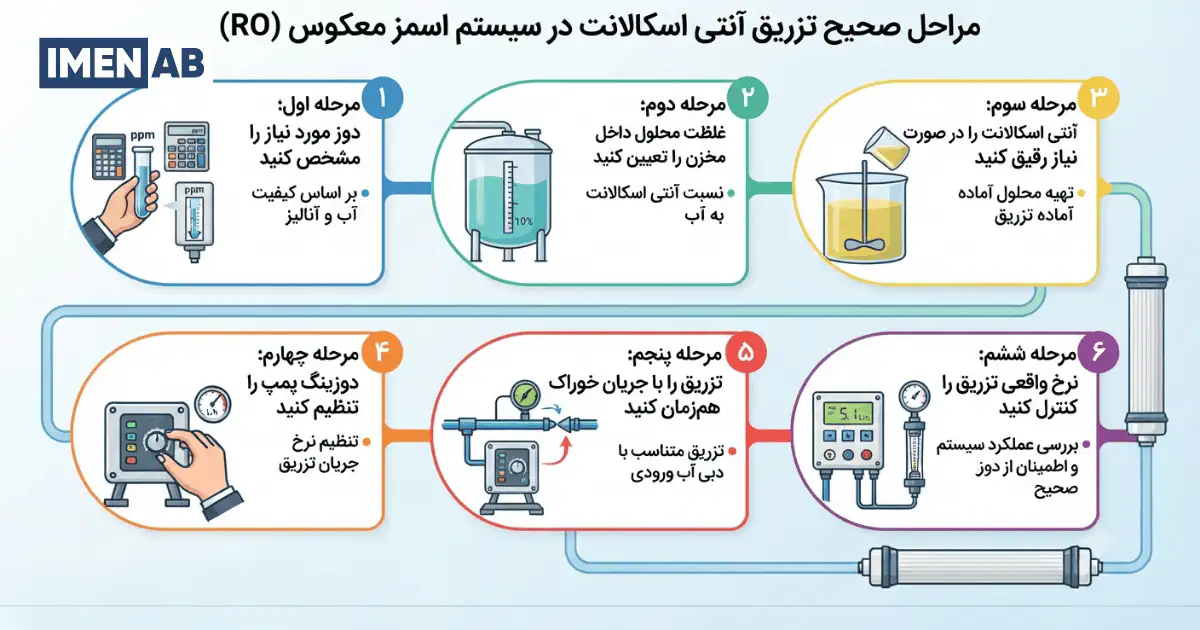

مراحل صحیح تزریق آنتی اسکالانت در RO
برای راهاندازی واحد تزریق، باید از تعیین مقدار مورد نیاز شروع کرد و سپس تنظیمات تجهیزات را بر اساس همان مقدار انجام داد.
مرحله اول؛ دوز مورد نیاز را مشخص کنید
پیش از تنظیم دوزینگ پمپ باید بدانیم آب خوراک به چه غلظتی از آنتی اسکالانت نیاز دارد.
این عدد ثابت نیست و عواملی مانند ترکیب یونی آب، نوع رسوب محدودکننده، نرخ بازیافت (Recovery)، دما و مشخصات محصول روی آن اثر میگذارند. به همین دلیل انتخاب آنتی اسکالانت بر اساس آنالیز آب باید قبل از تنظیم واحد تزریق انجام شده باشد.
این مقاله درباره اجرای تزریق است، نه تعیین ppm مناسب. در عمل، ابتدا دوز مناسب آنتی اسکالانت برای شرایط پروژه مشخص میشود و سپس سیستم تزریق باید همان مقدار را با دقت وارد جریان کند.
مرحله دوم؛ غلظت محلول داخل مخزن را تعیین کنید
یکی از خطاهای مفهومی مهم، یکسان دانستن «دوز مورد نیاز آب» با «غلظت محلول داخل مخزن» است.
برای مثال اگر دوز مورد نیاز سیستم چند ppm باشد، به این معنی نیست که محلول داخل مخزن نیز باید با همان غلظت ساخته شود.
دوز مورد نیاز نشان میدهد چه مقدار ماده باید نسبت به حجم آب خوراک وارد سیستم شود. غلظت محلول مخزن مشخص میکند دوزینگ پمپ برای تأمین آن مقدار باید چه حجمی از محلول را تزریق کند.
این دو پارامتر به یکدیگر مرتبطاند، اما یکی نیستند.
مرحله سوم؛ آنتی اسکالانت را در صورت نیاز رقیق کنید
برخی سیستمها آنتی اسکالانت را مستقیماً و برخی بهصورت محلول رقیقشده تزریق میکنند.
رقیقسازی معمولاً زمانی مفید است که نرخ مورد نیاز ماده خالص آنقدر پایین باشد که کنترل دقیق آن با ظرفیت پمپ موجود دشوار شود. با کاهش غلظت محلول، پمپ میتواند حجم بیشتری از محلول رقیقشده را تزریق کند و کنترل نرخ تزریق آسانتر شود.
اما نسبت رقیقسازی نباید تجربی تعیین شود. غلظت پیشنهادی محصول، ظرفیت دوزینگ پمپ و مصرف واقعی سیستم باید همزمان بررسی شوند.
مرحله چهارم؛ دوزینگ پمپ را تنظیم کنید
پس از مشخص شدن دوز مورد نیاز، دبی خوراک و غلظت محلول داخل مخزن، نرخ تزریق مورد نیاز پمپ تعیین میشود.
نکته مهم این است که تنظیم نمایشدادهشده روی دوزینگ پمپ الزاماً برابر با دبی واقعی نیست. عملکرد پمپ میتواند تحت تأثیر فشار خط، Stroke، Frequency، وضعیت دیافراگم، هوا در خط مکش و فشار برگشتی قرار گیرد.
بنابراین تنظیم اولیه باید با کالیبراسیون واقعی تکمیل شود.
برای پروژههایی که هنوز مقدار مصرف ماده مشخص نشده است، محاسبه دوز آنتی اسکالانت باید پیش از تبدیل آن به نرخ تزریق دوزینگ پمپ انجام شود.
مرحله پنجم؛ تزریق را با جریان خوراک همزمان کنید
آنتی اسکالانت باید زمانی تزریق شود که آب خوراک به سمت ممبران جریان دارد.
اگر پمپ خوراک متوقف شود ولی دوزینگ پمپ همچنان کار کند، ماده شیمیایی بدون جریان مناسب وارد خط شده و غلظت موضعی غیرضروری ایجاد میشود.
به همین دلیل در طراحی مناسب، عملکرد دوزینگ پمپ با سیستم RO اینترلاک (Interlock) میشود؛ یعنی شروع و توقف تزریق به وضعیت جریان یا پمپ خوراک وابسته است.
در سیستمهایی که دبی خوراک ثابت نیست، بهتر است نرخ تزریق نیز متناسب با تغییر Feed Flow اصلاح شود.
مرحله ششم؛ نرخ واقعی تزریق را کنترل کنید
راهاندازی پمپ پایان کار نیست.
باید بررسی شود که مقدار واقعی مصرف با مقدار طراحی همخوانی دارد. برای مثال میتوان کاهش حجم مشخصی از محلول را طی یک بازه زمانی اندازهگیری و آن را با مصرف محاسباتی مقایسه کرد.
اگر مقدار واقعی کمتر یا بیشتر باشد، تنظیمات پمپ باید اصلاح شود.
رقیقسازی آنتی اسکالانت چگونه انجام میشود؟
رقیقسازی برای همه محصولات و همه سیستمها الزام یکسانی ندارد. برخی آنتی اسکالانتها قابلیت تزریق مستقیم دارند و در برخی پروژهها تهیه محلول رقیقشده کنترل دوز را سادهتر میکند.
اصل مهم این است که نسبت رقیقسازی بر اساس شرایط واحد تزریق تعیین شود، نه یک عدد ثابت برای تمام پروژهها.
برای رقیقسازی آنتی اسکالانت از چه آبی استفاده کنیم؟
آب مورد استفاده نباید باعث ورود آلودگی، سختی یا مواد ناسازگار به محلول شود. استفاده از آب تصفیهشده با کیفیت مناسب و مطابق دستورالعمل محصول، ریسک ایجاد رسوب یا آلودگی در مخزن و خطوط تزریق را کاهش میدهد.
در بسیاری از واحدهای RO میتوان از آب پرمیت با کیفیت مناسب برای تهیه محلول استفاده کرد.
آیا نسبت رقیقسازی ۱ به ۱۰ یا ۱ به ۲۰ همیشه مناسب است؟
خیر.
یک نسبت ثابت را نمیتوان برای تمام آنتی اسکالانتها و تمام دوزینگ پمپها تجویز کرد.
فرض کنید پمپ موجود در نرخ بسیار پایین دقت کافی ندارد. در چنین شرایطی ممکن است محلول رقیقتری انتخاب شود تا پمپ در محدوده مناسبتری کار کند. در سیستم دیگری با پمپ دقیق و مصرف بالاتر ممکن است چنین رقیقسازیای اصلاً لازم نباشد.
بنابراین نسبت رقیقسازی تابع مشخصات محصول و سیستم تزریق است.
آیا میتوان آنتی اسکالانت را مستقیم تزریق کرد؟
اگر مشخصات فنی محصول اجازه دهد و دوزینگ پمپ بتواند مقدار مورد نیاز را با دقت کافی تزریق کند، تزریق مستقیم یا تزریق بدون رقیقسازی (Neat Dosing) امکانپذیر است.
رقیقسازی ابزار کنترل بهتر تزریق است، نه یک الزام عمومی برای تمام آنتی اسکالانتها.
تنظیم دوزینگ پمپ آنتی اسکالانت
دوزینگ پمپ باید در محدودهای کار کند که بتواند نرخ تزریق مورد نیاز را پایدار و قابل تکرار تأمین کند.
اگر ظرفیت پمپ بسیار بیشتر از نیاز باشد، ممکن است برای رسیدن به دبی مورد نظر مجبور شویم پمپ را در بخش بسیار پایین محدوده تنظیم کنیم؛ جایی که دقت کنترل میتواند کاهش پیدا کند.
Stroke و Frequency در دوزینگ پمپ چه هستند؟
در بسیاری از دوزینگ پمپهای دیافراگمی، مقدار تزریق از طریق طول کورس (Stroke Length) و تعداد کورس یا فرکانس (Stroke Frequency) کنترل میشود.
تغییر این پارامترها میزان جابهجایی محلول در واحد زمان را تغییر میدهد. روش دقیق تنظیم به مدل پمپ وابسته است و باید با دستورالعمل سازنده هماهنگ باشد.
چرا هواگیری دوزینگ پمپ مهم است؟
وجود هوا در خط مکش یا هد پمپ میتواند باعث کاهش یا قطع تزریق واقعی شود؛ در حالی که موتور پمپ همچنان کار میکند.
پس از پر کردن مخزن یا انجام تعمیرات باید خط مکش و هد پمپ بررسی و در صورت نیاز هواگیری شوند.
چرا فشار خط روی تزریق اثر دارد؟
دوزینگ پمپ باید بتواند بر فشار موجود در نقطه تزریق غلبه کند. اگر فشار کاری پمپ برای شرایط خط کافی نباشد، دبی واقعی میتواند کمتر از مقدار مورد انتظار شود.
به همین دلیل ظرفیت دبی تنها معیار انتخاب پمپ نیست و فشار کاری نیز باید بررسی شود.
دوزینگ پمپ چگونه کالیبره میشود؟
یکی از روشها استفاده از ستون کالیبراسیون (Calibration Column) است. حجم مشخصی از محلول در مدت معلوم توسط پمپ مصرف میشود و از روی تغییر حجم، دبی واقعی محاسبه میشود.
در واحدهای سادهتر میتوان با اندازهگیری دقیق تغییر حجم مخزن در یک بازه مشخص نیز مصرف واقعی را تخمین زد، مشروط بر اینکه شرایط اندازهگیری کنترلشده باشد.
از کجا بفهمیم آنتی اسکالانت واقعاً درست تزریق میشود؟
برای کنترل عملکرد واحد تزریق، فقط به صدای کار کردن پمپ اعتماد نکنید. موارد زیر باید بهصورت دورهای بررسی شوند:
| مورد کنترل | وضعیت صحیح |
|---|---|
| سطح مخزن | متناسب با مصرف محاسباتی کاهش پیدا میکند |
| دوزینگ پمپ | بدون نوسان و قطع ناخواسته کار میکند |
| خط مکش | فاقد حباب و نشتی است |
| شیر تزریق | باز و بدون گرفتگی است |
| دبی واقعی پمپ | با نرخ تنظیمشده تطابق دارد |
| Feed Flow | با مقدار مبنای محاسبات هماهنگ است |
| Interlock | با توقف جریان خوراک، تزریق را متوقف میکند |
| محلول مخزن | غلظت مشخص و یکنواخت دارد |
اگر دبی آب خوراک تغییر کرده اما دوزینگ پمپ همچنان با نرخ قبلی کار کند، غلظت واقعی آنتی اسکالانت در آب نیز تغییر خواهد کرد.
در سیستمهایی با Feed Flow متغیر، استفاده از تزریق متناسب با جریان (Flow-Paced Dosing) امکان کنترل دقیقتری ایجاد میکند.
اشتباهات خطرناک در تزریق آنتی اسکالانت
بخش قابل توجهی از مشکلات تزریق نه از محصول، بلکه از اجرای نادرست واحد دوزینگ ناشی میشود.
برای مثال تغییر نسبت رقیقسازی بدون تنظیم مجدد پمپ باعث تغییر دوز واقعی میشود. گرفتگی شیر تزریق میتواند ورود ماده به خط را کاهش دهد و انتخاب نقطه نامناسب نیز باعث توزیع غیریکنواخت آنتی اسکالانت شود. این موارد در کنار تنظیم نادرست پمپ، استفاده از آب نامناسب برای تهیه محلول و افزایش خودسرانه دوز، از اشتباهات رایج در تزریق و رقیقسازی آنتی اسکالانت هستند که میتوانند حتی عملکرد یک محصول مناسب را مختل کنند.
یکی دیگر از خطاهای مهم، افزایش خودسرانه نرخ تزریق هنگام مشاهده رسوب ممبران است. وجود رسوب الزاماً به معنی کم بودن دوز نیست؛ انتخاب نامناسب محصول، افزایش Recovery، تغییر آنالیز آب یا ضعف پیشتصفیه نیز میتوانند عامل مشکل باشند.
چکلیست راهاندازی واحد تزریق آنتی اسکالانت
پیش از راهاندازی RO، موارد زیر باید کنترل شوند:
| مورد | کنترل مورد نیاز |
| نوع آنتی اسکالانت | متناسب با آنالیز آب و رسوب هدف |
| دوز مورد نیاز | مشخص و مستند |
| مخزن | تمیز و از جنس سازگار |
| آب رقیقسازی | دارای کیفیت مناسب |
| غلظت محلول | مشخص و ثبتشده |
| دوزینگ پمپ | متناسب با دبی و فشار مورد نیاز |
| کالیبراسیون | دبی واقعی پمپ کنترل شده |
| خط مکش | بدون هوا و نشتی |
| شیر تزریق | بدون گرفتگی |
| نقطه تزریق | قبل از ممبران و دارای اختلاط کافی |
| Feed Flow | با مقدار مبنای تنظیم پمپ هماهنگ |
| Interlock | فعال و آزمایششده |
| مصرف واقعی | با مقدار محاسباتی مقایسه شده |
ثبت این اطلاعات در لاگ بهرهبرداری کمک میکند اگر بعداً عملکرد سیستم تغییر کرد، مشخص شود آیا تغییر از واحد تزریق بوده یا باید بخش دیگری از سیستم بررسی شود.
جمعبندی
نحوه تزریق آنتی اسکالانت در RO فقط به روشن کردن یک دوزینگ پمپ محدود نمیشود. عملکرد صحیح این واحد به انتخاب ماده مناسب، تعیین دوز، غلظت محلول، نقطه تزریق، رقیقسازی، ظرفیت پمپ، کالیبراسیون و هماهنگی تزریق با جریان خوراک وابسته است.
آنتی اسکالانت باید پیش از ممبران و در نقطهای تزریق شود که فرصت کافی برای اختلاط با تمام جریان خوراک وجود داشته باشد. در بسیاری از سیستمها این نقطه قبل از فیلتر کارتریجی در نظر گرفته میشود، اما طراحیهای دیگری نیز قابل اجرا هستند؛ مشروط بر اینکه اختلاط کامل قبل از پمپ فشار بالا و ممبران انجام شود.
در نهایت، مهمترین شاخص عملکرد واحد تزریق، عدد نمایشدادهشده روی دوزینگ پمپ نیست؛ بلکه مقدار واقعی مادهای است که متناسب با دبی خوراک وارد سیستم میشود.
سوالات پرتکرار
آنتی اسکالانت باید در خط آب خوراک و پیش از ممبران تزریق شود. در بسیاری از سیستمها نقطه تزریق بعد از مراحل اصلی پیشتصفیه و قبل از فیلتر کارتریجی قرار دارد. تزریق بعد از فیلتر نیز در برخی طراحیها امکانپذیر است، به شرط آنکه قبل از پمپ فشار بالا و ممبران اختلاط کافی ایجاد شود.
الزاماً خیر. امکان تزریق مستقیم یا رقیقشده به مشخصات محصول، مقدار مصرف و قابلیت دوزینگ پمپ بستگی دارد. رقیقسازی معمولاً برای کنترل دقیقتر نرخهای پایین تزریق استفاده میشود.
آب مورد استفاده باید تمیز، دارای کیفیت مناسب و فاقد ترکیباتی باشد که با محصول واکنش دهند یا باعث آلودگی مخزن شوند. در بسیاری از واحدها از آب تصفیهشده یا پرمیت مناسب استفاده میشود.
بله، اگر مشخصات محصول اجازه دهد و دوزینگ پمپ بتواند مقدار مورد نیاز را با دقت کافی تأمین کند، تزریق مستقیم یا بدون رقیقسازی امکانپذیر است.
در زمان کارکرد RO و عبور جریان خوراک، تزریق باید پیوسته و متناسب با دبی آب انجام شود. هنگام توقف جریان خوراک، تزریق نیز باید متوقف شود.
ابتدا دوز مورد نیاز، دبی خوراک و غلظت محلول مخزن مشخص میشود. سپس نرخ تزریق مورد نیاز پمپ تعیین و تنظیم میشود. در نهایت باید دبی واقعی پمپ با کالیبراسیون اندازهگیری شود؛ زیرا مقدار تنظیمشده روی دستگاه الزاماً برابر با دبی واقعی نیست.
