هوزینگ فیلتر کارتریج (Cartridge Filter Housing) محفظهای تحت فشار است که یک یا چند فیلتر کارتریجی داخل آن قرار میگیرد تا ذرات معلق، گلولای، زنگ لوله، شن، رسوبات و سایر آلایندههای فیزیکی از آب یا سایر سیالات حذف شوند. این تجهیز یکی از مهمترین اجزای سیستمهای پیشتصفیه در صنایع مختلف محسوب میشود و نقش آن محافظت از تجهیزات حساس مانند پمپها، ممبرانهای اسمز معکوس (RO)، مبدلهای حرارتی و شیرآلات صنعتی است.
عملکرد صحیح یک سیستم فیلتراسیون تنها به کیفیت فیلتر کارتریجی وابسته نیست، بلکه انتخاب هوزینگ مناسب نیز اهمیت زیادی دارد. جنس بدنه، تعداد المانها، فشار کاری، نوع اتصال، ظرفیت عبور آب و سازگاری با شرایط فرآیند، همگی بر عملکرد نهایی سیستم تأثیر میگذارند.

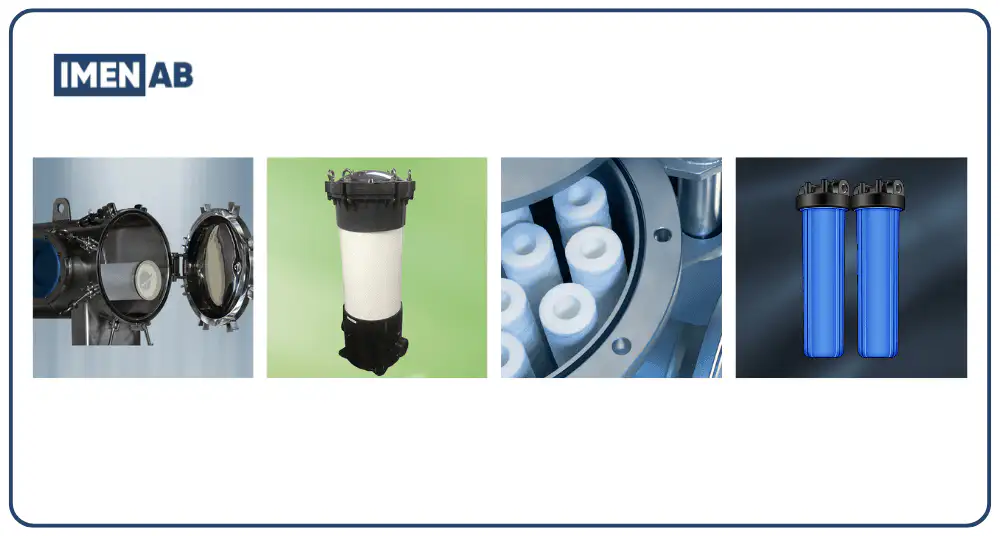

هوزینگهای فیلتر کارتریج در مدلهای مختلفی مانند استیل، UPVC، PVC و High Flow تولید میشوند و هر کدام برای شرایط عملیاتی خاصی طراحی شدهاند.

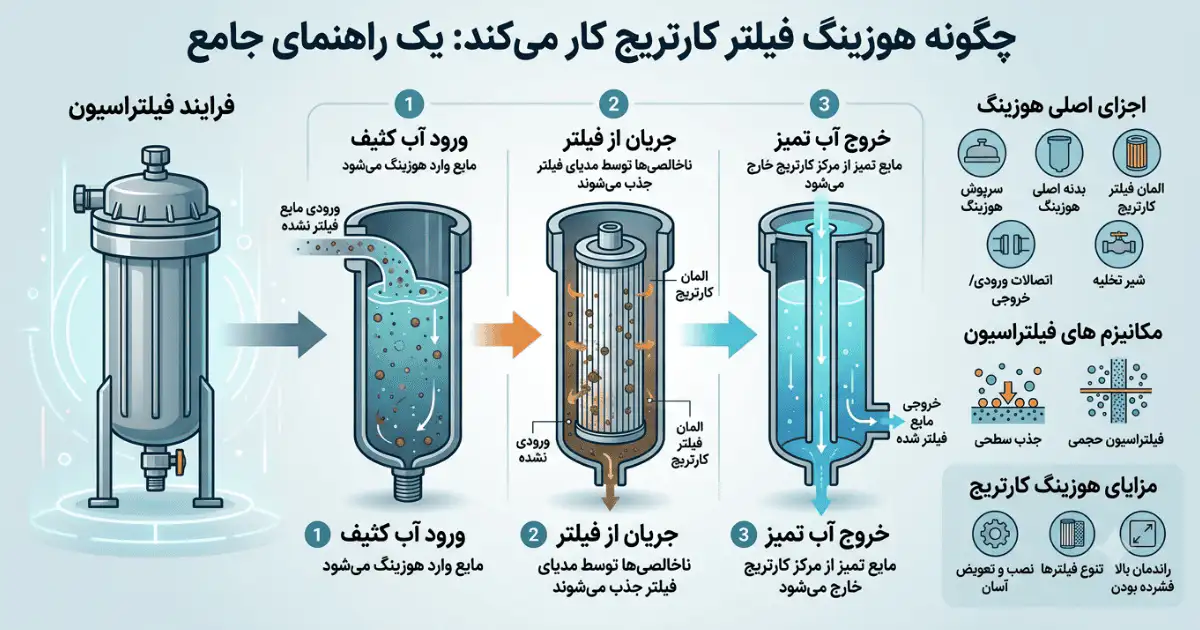

در این سیستم، آب خام از ورودی هوزینگ وارد محفظه شده و از سطح فیلترهای کارتریجی عبور میکند. ذرات معلق روی سطح یا در عمق فیلتر باقی میمانند و آب تصفیهشده از خروجی خارج میشود.
هرچه تعداد کارتریجها بیشتر باشد، ظرفیت عبور آب نیز افزایش پیدا میکند و افت فشار کاهش مییابد. پس از اشباع شدن فیلترها، تنها کافی است کارتریجها تعویض شوند و خود هوزینگ مجدداً مورد استفاده قرار گیرد.
این ساختار ساده، هزینه نگهداری پایین، کیفیت بالای فیلتراسیون و امکان استفاده از فیلترهایی با دقتهای مختلف را فراهم میکند.
یک هوزینگ صنعتی معمولاً از اجزای زیر تشکیل میشود:
کیفیت هر یک از این قطعات بر ایمنی، آببندی و طول عمر سیستم تأثیر مستقیم دارد.
با توجه به شرایط پروژه، هوزینگها در مدلهای مختلفی تولید میشوند.
مناسب برای فشار بالا، دمای زیاد، صنایع غذایی، دارویی، نفت، گاز، پتروشیمی و سیستمهای RO صنعتی.
برای مشاهده مشخصات کامل، مزایا، مقایسه استیل 304 و 316 و راهنمای انتخاب، صفحه هوزینگ استیل را مشاهده کنید.
هوزینگ UPVC انتخابی اقتصادی با مقاومت شیمیایی بسیار خوب که برای آبهای خورنده، استخرها، سیستمهای RO و بسیاری از کاربردهای صنعتی مناسب است.
این نوع هوزینگ بیشتر در سیستمهای سبک، نیمهصنعتی و کاربردهای با فشار پایین استفاده میشود. هوزینگ PVC در دو مدل اسلیم و جامبو عرضه میشود.
مناسب پروژههای بسیار بزرگ که به دبی بسیار بالا نیاز دارند و میتوانند جایگزین چندین هوزینگ معمولی شوند. مشخصات کامل این محصول را در صفحه هوزینگ های فلو مشاهده کنید.
نوع هوزینگ | جنس بدنه | فشار کاری (bar) | کاربرد اصلی | صنایع هدف |
استنلس استیل | SS304/SS316 | ۵-۷ | ظرفیتهای بالا، مواد شیمیایی | غذایی، دارویی، پتروشیمی |
UPVC | پلی وینیل کلراید | ۶-۸ | مقاومت در برابر خوردگی | آب شیرین کن، استخر، کشاورزی |
های فلو | FRP | ۶-۱۰ | RO ظرفیت بالا و پروژههای صنعتی | آب شیرین کن صنعتی، صنایع بزرگ |
جامبو و اسلیم PVC | پلی وینیل کلراید | ۴-۶ | مصارف خانگی و نیمهصنعتی | پیشتصفیه، ویلا و مسکونی |
همانطور که در جدول مشاهده میشود، انتخاب بهترین هوزینگ کاملاً به شرایط بهرهبرداری پروژه بستگی دارد. در پروژههایی با فشار و دمای بالا معمولاً هوزینگ استیل بهترین گزینه است، در حالی که برای بسیاری از سیستمهای تصفیه آب صنعتی، هوزینگ UPVC به دلیل مقاومت شیمیایی مناسب و قیمت اقتصادی انتخاب رایجتری محسوب میشود. هوزینگ PVC بیشتر در سیستمهای سبک کاربرد دارد و هوزینگ High Flow برای پروژههای با دبی بسیار بالا طراحی شده است.
| دبی سیستم | پیشنهاد مناسب |
|---|---|
| کمتر از ۳ مترمکعب بر ساعت | PVC اسلیم |
| ۳ تا ۱۰ مترمکعب بر ساعت | PVC جامبو یا UPVC تک المانه |
| ۱۰ تا ۳۰ مترمکعب بر ساعت | UPVC چند المانه |
| ۳۰ تا ۸۰ مترمکعب بر ساعت | استیل چند المانه |
| بیش از ۸۰ مترمکعب بر ساعت | High Flow |
مقادیر فوق بهصورت تقریبی هستند و انتخاب نهایی به میکرون فیلتر، تعداد کارتریج، فشار کاری و کیفیت آب ورودی نیز بستگی دارد.
اگر پروژه شما مربوط به سیستم اسمز معکوس (RO) است، معمولاً هوزینگ UPVC یا استیل بهترین گزینه هستند.
اگر در صنایع غذایی، دارویی یا تولید آب آشامیدنی فعالیت میکنید، هوزینگ استیل به دلیل استانداردهای بهداشتی انتخاب مناسبتری خواهد بود.
برای آبهای خورنده، آب دریا یا محیطهایی با تماس مداوم با مواد شیمیایی، استفاده از هوزینگ UPVC توصیه میشود.
اگر پروژه دارای دبی بسیار بالا است، هوزینگ High Flow هزینههای نصب، فضای اشغالشده و نگهداری را به میزان قابل توجهی کاهش میدهد.
در پروژههای سبک و نیمهصنعتی نیز هوزینگ PVC گزینهای اقتصادی و مناسب محسوب میشود.
یکی از مهمترین مزایای هوزینگهای کارتریجی، امکان استفاده از انواع مختلف فیلترها است. با توجه به نوع آلاینده و هدف فرآیند، میتوان از کارتریجهای مختلف استفاده کرد.
رایجترین انواع فیلترهای قابل استفاده عبارتاند از:
هر کدام از این فیلترها کاربرد، دقت فیلتراسیون و ظرفیت متفاوتی دارند و انتخاب آنها باید متناسب با شرایط پروژه انجام شود.

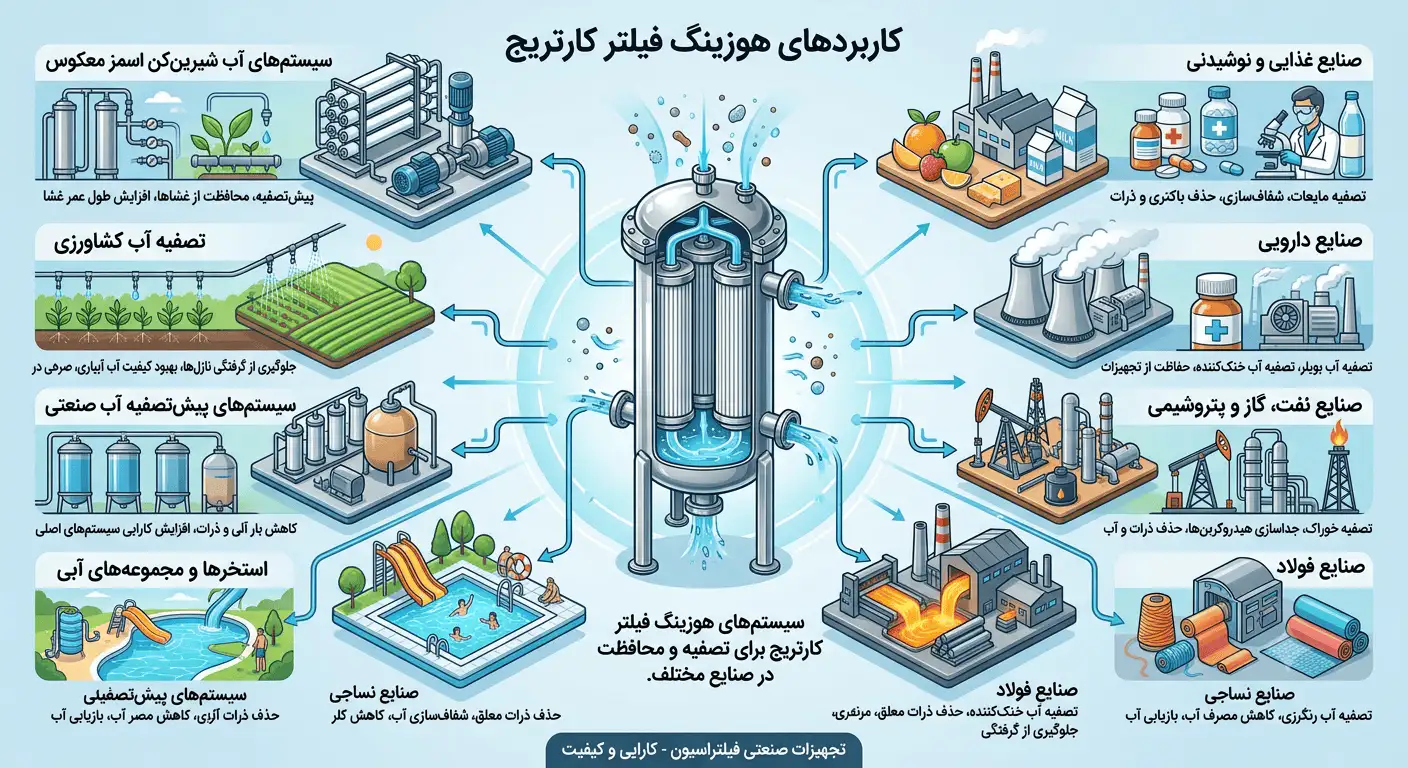

هوزینگهای فیلتر کارتریجی تقریباً در تمام صنایع وابسته به آب مورد استفاده قرار میگیرند، از جمله:
انتخاب اشتباه هوزینگ میتواند باعث افت فشار، افزایش هزینه نگهداری و کاهش عمر تجهیزات شود. رایجترین خطاها عبارتاند از:
بررسی شرایط فرآیندی قبل از خرید، از بروز این مشکلات جلوگیری میکند.
برای دستیابی به بیشترین راندمان، هوزینگ باید روی سطحی کاملاً تراز نصب شود و فضای کافی برای تعویض کارتریجها در نظر گرفته شود. استفاده از فشار بیش از مقدار مجاز، وارد کردن ضربه به بدنه و استفاده از اورینگهای غیراستاندارد میتواند عمر تجهیز را کاهش دهد.
بازرسی دورهای اورینگها، تمیز کردن محفظه داخلی و تعویض بهموقع فیلترهای کارتریجی باعث افزایش طول عمر سیستم و کاهش هزینههای بهرهبرداری خواهد شد.
قیمت هوزینگ به عوامل مختلفی بستگی دارد، از جمله:
به همین دلیل اعلام قیمت ثابت برای همه مدلها امکانپذیر نیست و پیشنهاد میشود انتخاب تجهیز پس از بررسی مشخصات فنی پروژه انجام شود.
انتخاب صحیح هوزینگ، علاوه بر افزایش کیفیت فیلتراسیون، از خرابی تجهیزات پاییندست نیز جلوگیری میکند. کارشناسان ایمن آب کاژه با بررسی دبی سیستم، کیفیت آب، فشار کاری، نوع فرآیند و فضای نصب، مناسبترین مدل هوزینگ را برای هر پروژه پیشنهاد میکنند.
تمامی محصولات ارائهشده دارای مشخصات فنی، قابلیت تأمین قطعات و امکان مشاوره پیش از خرید هستند.
هوزینگ استیل مقاومت مکانیکی و شیمیایی بالاتری دارد و در صنایع حساس بهکار میرود. هوزینگ UPVC سبکتر و اقتصادیتر است و بیشتر در سیستمهای RO و استخرها استفاده میشود.
خیر، هوزینگ PVC در پروژههای نیمهصنعتی نیز استفاده میشود، اما فشار کاری و دبی محدودتری دارد.
این هوزینگها قابلیت عبور حجم بالای آب را دارند و برای نیروگاهها و پروژههای پتروشیمی ایدهآل هستند.
بله، ایمن آب کاژه امکان تأمین هوزینگهای سفارشی متناسب با شرایط پروژه را دارد.
بله. با انتخاب جنس مناسب مانند استیل 316 یا UPVC میتوان از هوزینگ در آبهای شور و خورنده نیز استفاده کرد.
