فلومتر یا روتامتر ابزار دقیقی برای اندازهگیری و کنترل دبی جریان آب در سیستمهای تصفیه است و به اپراتور کمک میکند تا عملکرد سیستم را در شرایط واقعی پایش کند. این تجهیز امکان مقایسه دقیق بین آب تولیدی و پساب را فراهم کرده و در تنظیم نرخ بازیابی سیستم RO نقشی کلیدی ایفا میکند. مدلهای متنوع آن شامل شیشهای، پلیکربنات و دیجیتال هستند که متناسب با شرایط پروژه انتخاب میشوند. برای خرید فلومتر آب یا روتامتر متناسب با نیاز پروژه خود، با کارشناسان ایمن آب کازه تماس حاصل فرمایید.
خلاصه توضیحات محصول فلومتر و روتامتر آب را بشنوید:
فلومتر آب (Flow Meter) یا روتامتر، یکی از تجهیزات اصلی اندازهگیری دبی در سیستمهای تصفیه آب صنعتی است که برای نمایش و کنترل میزان جریان آب در بخشهای مختلف فرایند مورد استفاده قرار میگیرد. این تجهیز با اندازهگیری دقیق حجم یا سرعت جریان، به اپراتور کمک میکند عملکرد واحدهای پیشتصفیه، پمپها، دوزینگ پمپها و دستگاههای اسمز معکوس (RO) را در محدوده طراحی حفظ کند.
در یک دستگاه آبشیرینکن صنعتی، تغییرات جزئی در دبی میتواند باعث افت راندمان، افزایش مصرف انرژی، کاهش ریکاوری سیستم و حتی آسیب به ممبرانها شود. به همین دلیل انتخاب فلومتر مناسب و نصب صحیح آن، نقش مهمی در عملکرد پایدار سیستم دارد.
در صنعت تصفیه آب، متداولترین نوع فلومتر، فلومتر روتامتری (Rotameter) است. این مدل به دلیل سادگی، دقت مناسب، عدم نیاز به برق، قیمت اقتصادی و نگهداری آسان، در اغلب دستگاههای RO، سیستمهای تزریق مواد شیمیایی و خطوط فرآیندی مورد استفاده قرار میگیرد.
اساس عملکرد فلومترها اندازهگیری میزان عبور سیال از یک نقطه مشخص است، اما روش انجام این اندازهگیری در هر فناوری متفاوت است.
در سیستمهای تصفیه آب صنعتی، رایجترین مدل، روتامتر است. در این تجهیز، جریان آب از پایین وارد یک لوله شفاف مخروطی میشود. با افزایش دبی، شناور داخل لوله به سمت بالا حرکت میکند تا نیروی وزن آن با نیروی ناشی از جریان آب به تعادل برسد. محل قرارگیری شناور روی مقیاس مدرج، مقدار دبی لحظهای را نشان میدهد.
سادگی این مکانیزم باعث شده روتامترها بدون نیاز به برق یا تجهیزات الکترونیکی، اندازهگیری قابل اعتمادی ارائه دهند و به گزینهای مناسب برای پایش مداوم جریان در دستگاههای آبشیرینکن تبدیل شوند.

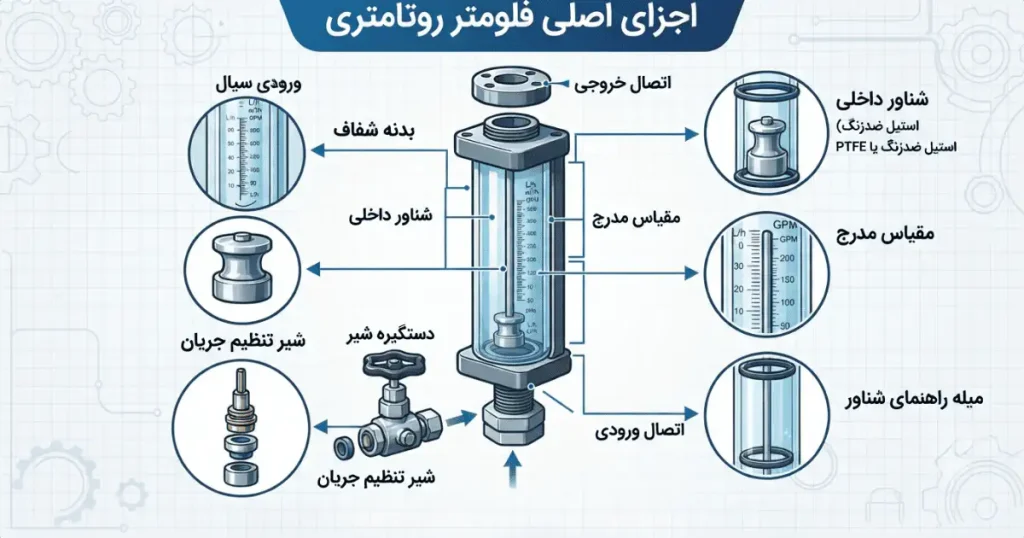

هر فلومتر روتامتری از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در اندازهگیری جریان دارند. کیفیت ساخت این اجزا، دقت اندازهگیری و طول عمر تجهیز را تعیین میکند.
مهمترین اجزای فلومتر عبارتاند از:
هماهنگی این اجزا باعث میشود اندازهگیری جریان با حداقل افت فشار و دقت مناسب انجام شود.
در سیستمهای تصفیه آب صنعتی، فلومترهای روتامتری پرکاربردترین نوع فلومتر هستند. این تجهیزات به دلیل قیمت مناسب، دوام بالا و سهولت استفاده، تقریباً در تمامی دستگاههای آبشیرینکن صنعتی مورد استفاده قرار میگیرند.
بر اساس محل نصب و نوع طراحی، فلومترهای روتامتری به سه گروه اصلی تقسیم میشوند.

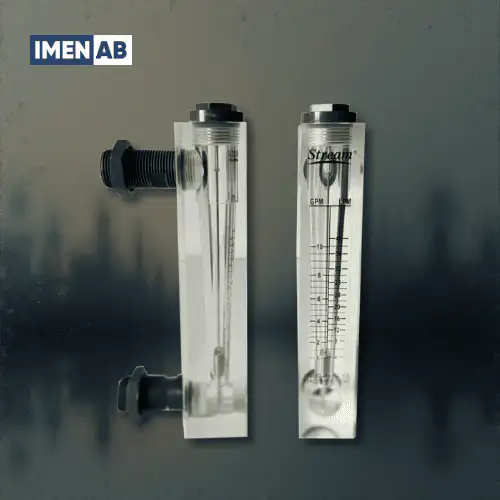

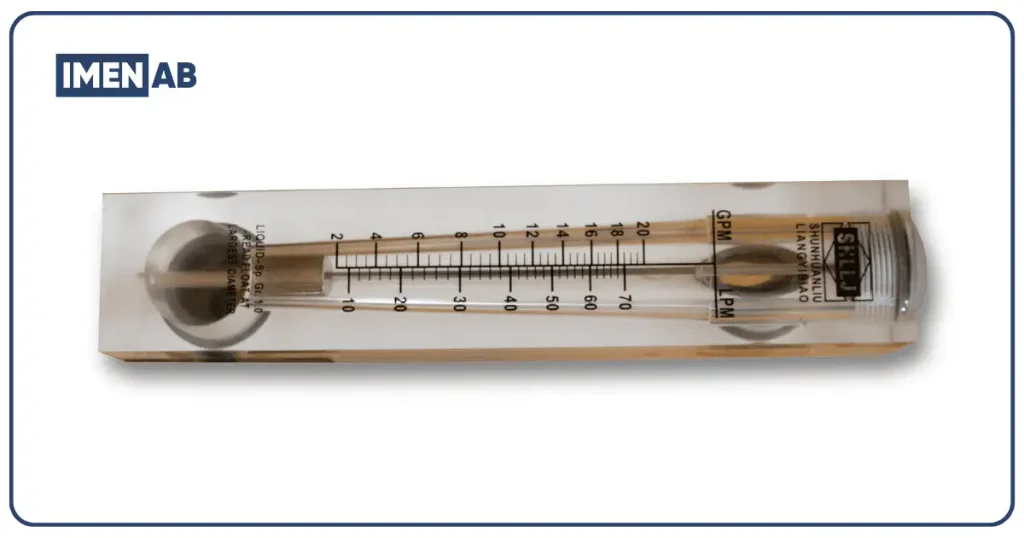

فلومترهای پنلی روی پنل یا تابلو کنترل دستگاه نصب میشوند و امکان مشاهده مستقیم دبی را برای اپراتور فراهم میکنند. این مدلها بیشتر برای خطوط آب تولیدی، آب دورریز و آب برگشتی در دستگاههای RO استفاده میشوند.
ویژگیهای اصلی این مدل عبارتاند از:
| مدل | مشخصات | سایز (اینچ) | |
| LZT 1001 | 0.1 1 GPM | 0.5 4 LPM | ½ |
| LZT 1002 | 0.2 2 GPM | 1 7 LPM | ½ |
| LZT 1005 | 0.5 5 GPM | 2 18 LPM | ½ |
| LZT 2510 | 1 10 GPM | 5 35 LPM | 1 |
| LZT 2516 | 2 16 GPM | 4 60 LPM | 1 |
| LZT 2520 | 2 20 GPM | 10 70 LPM | 1 |
| LZT 4035 | 4 35 GPM | 12 120 LPM | 1 |
| LZT 4040 | 4 40 GPM | 15 150 LPM | 1 |
این مدل علاوه بر نمایش دبی، به یک شیر تنظیم جریان نیز مجهز است و امکان کنترل مقدار جریان عبوری را فراهم میکند. در خطوط نمونهبرداری، دوزینگ یا مدارهایی که تنظیم دستی جریان اهمیت دارد، استفاده از این مدل رایجتر است.

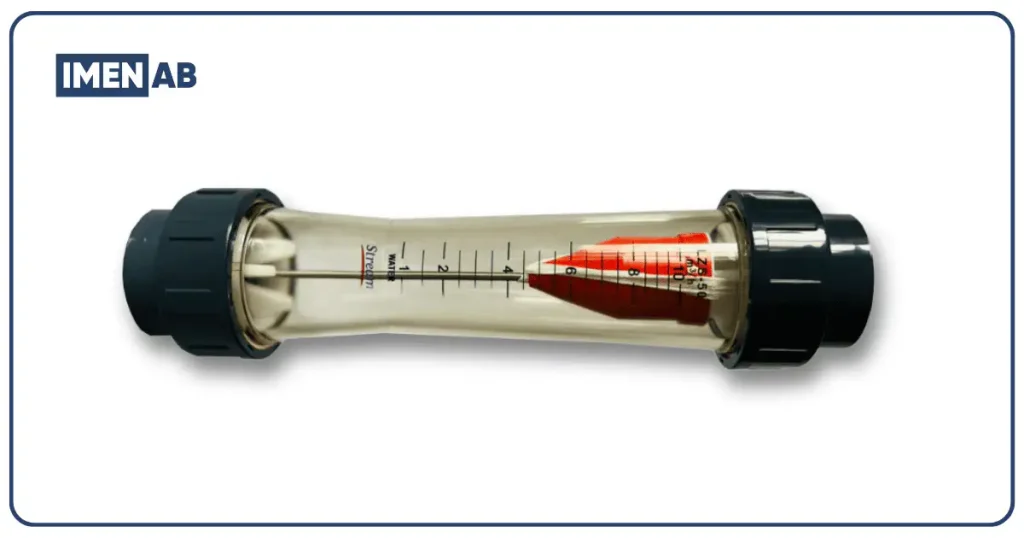

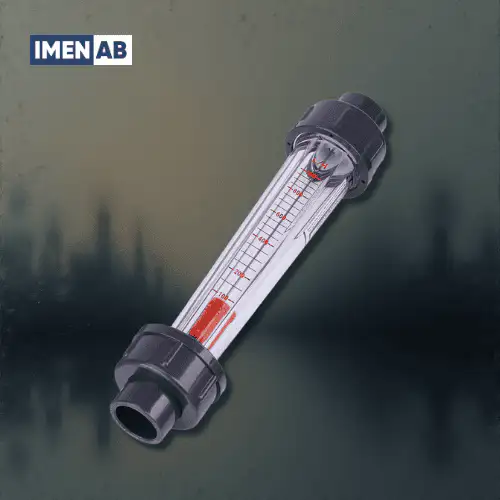

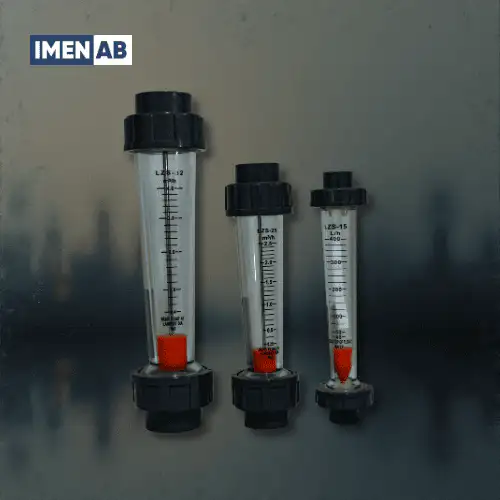

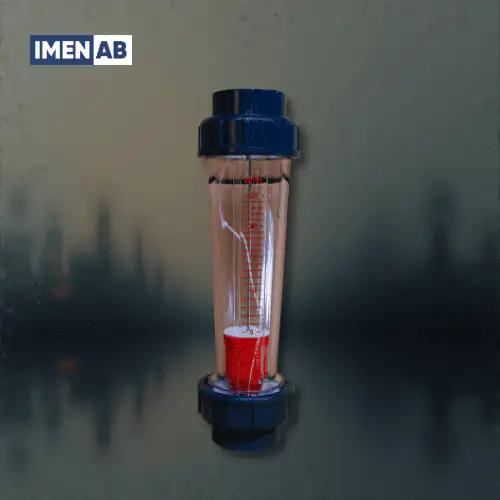

فلومتر خطی مستقیماً روی لوله نصب میشود و برای اندازهگیری دبی در خطوط اصلی سیستم کاربرد دارد. این مدل تحمل فشار بیشتری داشته و برای ظرفیتهای بالاتر مناسب است.
ویژگیهای آن شامل موارد زیر است:
| مدل | مشخصات | سایز (اینچ) | |
| LZT 1001G | 0.1 1 GPM | 0.5 4 LPM | ½ |
| LZT 1002G | 0.2 2 GPM | 1 7 LPM | ½ |
| LZT 1005G | 0.5 5 GPM | 2 18 LPM | ½ |
| LZT 2510G | 1 10 GPM | 5 35 LPM | 1 |
| LZT 2516G | 2 16 GPM | 4 60 LPM | 1 1/4 |
| LZT 2520G | 2 20 GPM | 10 70 LPM | 1 1/4 |
| LZT 4004G | 4 40 GPM | 15 150 LPM | 2 |
| LZT 4006G | 6 60 GPM | 25 250 LPM | 2 |
| LZT 4008G | 8 80 GPM | 30 300 LPM | 2 1/2 |
| LZT 4010G | 10 100 GPM | 50 350 LPM | 2 1/2 |
هر دو نوع فلومتر عملکرد یکسانی در اندازهگیری جریان دارند، اما محل نصب، محدوده دبی و کاربرد آنها متفاوت است. انتخاب بین این دو مدل به طراحی سیستم و محل استفاده بستگی دارد.
| ویژگی | فلومتر تابلویی | فلومتر خطی |
|---|---|---|
| محل نصب | روی تابلو کنترل | روی خط لوله |
| نوع اتصال | از پشت پنل | از بالا و پایین لوله |
| محدوده دبی | پایین تا متوسط | متوسط تا بالا |
| مشاهده جریان | بسیار آسان | آسان |
| کاربرد | نمایش دبی خطوط RO | کنترل دبی خطوط اصلی |
در بسیاری از دستگاههای آبشیرینکن صنعتی، هر دو مدل بهصورت همزمان استفاده میشوند؛ فلومترهای تابلویی برای نمایش جریانهای مختلف روی تابلو و فلومترهای خطی برای کنترل دبی خطوط اصلی.
| نوع فلومتر روتامتری | محدوده دبی | فشار کاری (bar) | جنس بدنه | کاربرد |
| پانلی (تابلویی) | ۲ تا ۴۰ GPM | ۶ | پلی کربنات | خطوط دبی پایین و نمایش لحظه ای |
| خطی (InLine) | ۱ تا ۱۰۰ m³/h | ۸ | PVC/UPVC | خطوط اصلی و فرآیندهای صنعتی |
انتخاب فلومتر مناسب تنها به ظرفیت دستگاه محدود نمیشود. اگر محدوده اندازهگیری یا جنس فلومتر با شرایط واقعی سیستم هماهنگ نباشد، دقت اندازهگیری کاهش یافته و کنترل فرآیند با خطا مواجه خواهد شد.
پیش از خرید فلومتر بهتر است این پارامترها بررسی شوند:
کارشناسان ایمن آب کاژه با بررسی شرایط پروژه، مناسبترین مدل فلومتر را برای خطوط ورودی، خروجی، تزریق مواد شیمیایی و مدارهای RO پیشنهاد میکنند.
فلومتر در بسیاری از بخشهای سیستمهای تصفیه آب صنعتی مورد استفاده قرار میگیرد و امکان پایش لحظهای جریان را در اختیار اپراتور قرار میدهد.
مهمترین کاربردهای آن عبارتاند از:
در دستگاههای آبشیرینکن صنعتی نیز معمولاً سه نوع فلومتر نصب میشود:
دلیل استفاده گسترده از روتامترها در صنعت تصفیه آب، ترکیب مناسب دقت، سادگی و هزینه نگهداری پایین است.
از مهمترین مزایای این تجهیزات میتوان به موارد زیر اشاره کرد:

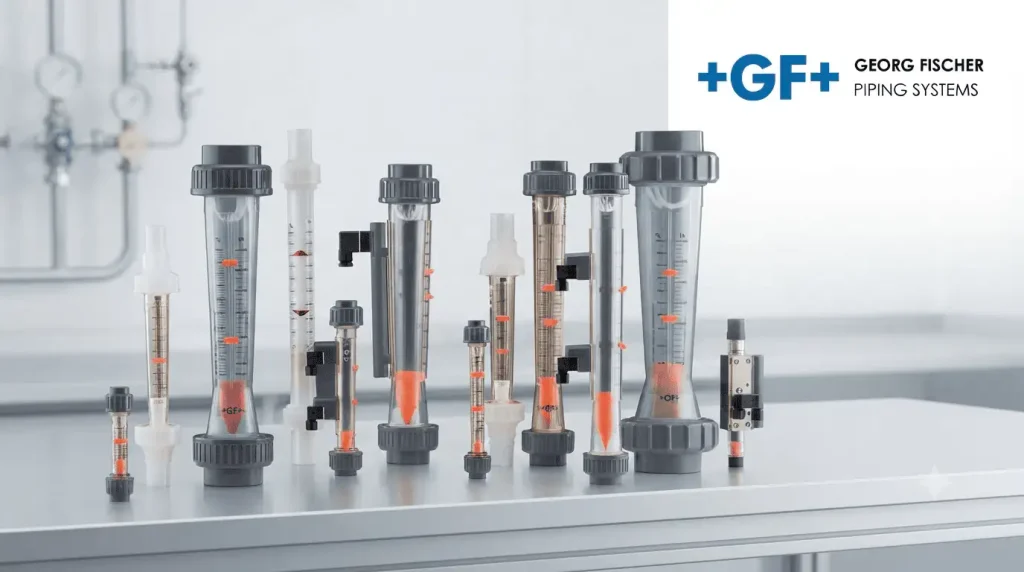

فلومترهای George Fischer (GF) از شناختهشدهترین تجهیزات اندازهگیری دبی در صنایع آب و تصفیه آب جهان محسوب میشوند. این محصولات که ساخت سوئیس هستند، به دلیل کیفیت ساخت بالا، دقت اندازهگیری مناسب و مقاومت شیمیایی عالی، در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرند.
از مهمترین ویژگیهای فلومترهای GF میتوان به طراحی مهندسی دقیق، خطای اندازهگیری کمتر از ۱ درصد، قابلیت نصب در شرایط مختلف و تولید در متریالهایی مانند PVC، PP و PVDF اشاره کرد. این ویژگیها باعث شده است در خطوطی که دقت و دوام اهمیت بالایی دارد، انتخاب اول بسیاری از طراحان سیستمهای تصفیه آب باشند.
ایمن آب کاژه بهعنوان تأمینکننده تجهیزات تصفیه آب صنعتی، انواع فلومترهای جرج فیشر را همراه با مشاوره فنی برای انتخاب مدل مناسب پروژه عرضه میکند.
بخش قابل توجهی از خطاهای اندازهگیری ناشی از انتخاب نادرست فلومتر است، نه کیفیت خود تجهیز.
رایجترین اشتباهات عبارتاند از:
برای دستیابی به حداکثر دقت اندازهگیری، فلومتر باید مطابق دستورالعمل سازنده نصب شود. در مدلهای روتامتری، نصب عمودی و حرکت آزاد شناور اهمیت زیادی دارد و هرگونه انحراف میتواند باعث خطای قرائت شود.
همچنین توصیه میشود بهصورت دورهای بدنه شفاف، شناور، اورینگها و اتصالات بررسی شوند تا از ایجاد رسوب، گرفتگی یا نشتی جلوگیری شود. در صورت استفاده از فلومتر در مدارهای حاوی مواد شیمیایی، انتخاب متریال مناسب و شستوشوی منظم نیز به افزایش عمر تجهیز کمک میکند.
قیمت فلومتر آب به عوامل مختلفی بستگی دارد و انتخاب مدل مناسب باید علاوه بر هزینه اولیه، بر اساس شرایط بهرهبرداری پروژه انجام شود.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
شرکت ایمن آب کاژه با بیش از دو دهه تجربه در حوزه تجهیزات تصفیه آب صنعتی، انواع فلومتر را از برندهای معتبر اروپایی و آسیایی تأمین میکند. برای دریافت قیمت روز و مشاوره فنی میتوانید با کارشناسان فروش مجموعه در ارتباط باشید.
انتخاب فلومتر مناسب، تأثیر مستقیمی بر دقت کنترل فرآیند و عملکرد پایدار سیستم تصفیه آب دارد. هنگام خرید، علاوه بر قیمت، باید به مشخصات فنی، کیفیت ساخت و خدمات پس از فروش نیز توجه شود.
در زمان خرید فلومتر، این موارد را بررسی کنید:
ایمن آب کاژه با ارائه مشاوره مهندسی، تنوع مناسب محصولات و تأمین تجهیزات از برندهای معتبر، امکان انتخاب فلومتر متناسب با نیاز هر پروژه را فراهم کرده است.
فلومتر پانلی برای خطوط کم دبی و نمایش بصری استفاده میشود، در حالی که فلومتر خطی برای اندازهگیری دقیق در خطوط اصلی به کار میرود.
خیر، این نوع فلومتر مکانیکی بوده و نیازی به برق ندارد.
در بیشتر دستگاههای RO، فلومترهای روتامتر خطی یا فلومتر الکترومغناطیسی بهترین عملکرد را دارند.
بله، مدلهای صنعتی قابلیت کالیبراسیون دورهای برای حفظ دقت دارند.
| واحد شمارش | عدد |
|---|
