برای تعیین تعداد فیلترهای کارتریجی، نقطه شروع ساده است: دبی کل سیستم را بر دبی طراحی هر کارتریج تقسیم میکنیم. اما عدد حاصل فقط حداقل اولیه است و هنوز نمیتوان بر اساس آن هوزینگ را نهایی کرد.
تعداد مناسب باید علاوه بر عبور دبی، این موارد را هم تأمین کند:
- افت فشار قابل قبول
- بار هیدرولیکی مناسب روی هر کارتریج
- ظرفیت کافی برای نگهداشت ذرات
- فاصله تعویض منطقی
- امکان بهرهبرداری و نگهداری مناسب
به همین دلیل، در طراحی صنعتی معمولاً بین حداقل تعداد لازم برای عبور جریان و تعداد مناسب برای بهرهبرداری پایدار تفاوت وجود دارد.

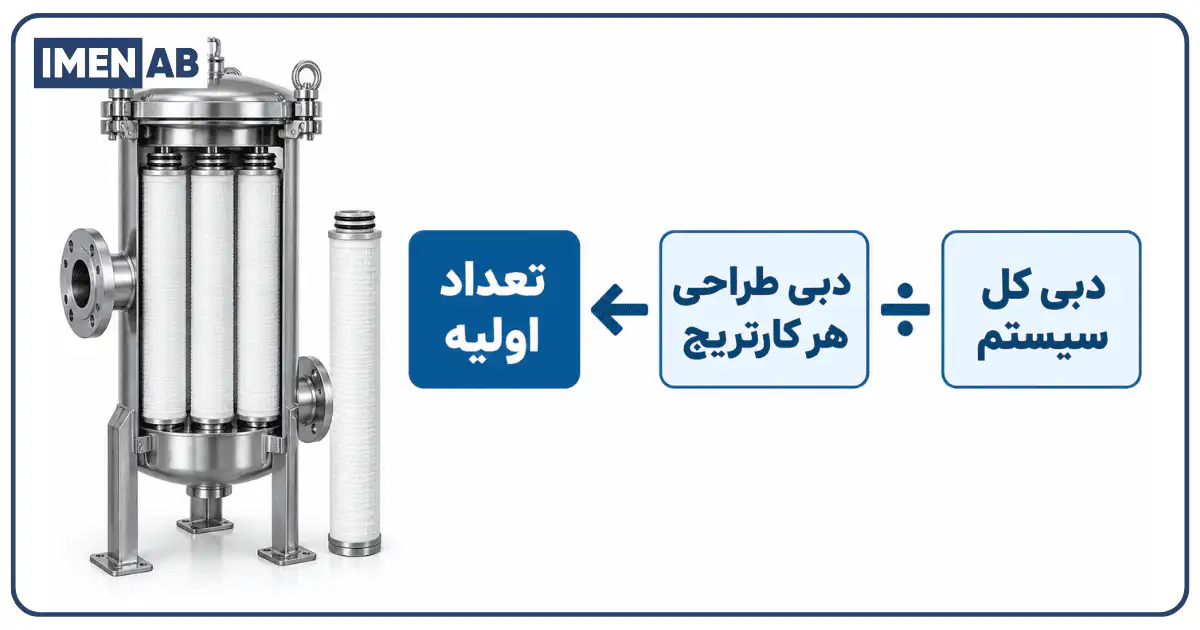

فرمول اولیه محاسبه تعداد فیلتر کارتریجی
محاسبه اولیه را میتوان با رابطه زیر انجام داد:
N = Q ÷ q
که در آن:
- N = تعداد کارتریج موردنیاز
- Q = دبی کل سیستم
- q = دبی طراحی هر کارتریج
اگر نتیجه عدد اعشاری باشد، همیشه آن را به عدد صحیح بالاتر گرد میکنیم.
برای مثال، اگر براساس دیتاشیت کارتریج انتخابی حاصل تقسیم دبی کل بر دبی طراحی هر المان برابر ۶٫۲ شود، حداقل به ۷ کارتریج نیاز داریم.
اما همینجا یک نکته مهم وجود دارد:
عدد ۷ هنوز به معنی انتخاب قطعی هوزینگ ۷ المانه نیست.
باید بررسی کنیم آیا این تعداد از نظر افت فشار، بار ذرات و فاصله تعویض نیز برای پروژه مناسب است یا خیر.
دبی هر کارتریج را از کجا تعیین کنیم؟
یکی از اشتباهات رایج در سایزینگ این است که برای همه فیلترهای کارتریجی یک دبی ثابت در نظر بگیریم.
دبی مجاز هر کارتریج به عواملی مثل این موارد وابسته است:
- نوع کارتریج
- درجه میکرونی
- ساختار مدیا
- طول و قطر فیلتر
- سطح فیلتراسیون
- شرایط سیال
- افت فشار قابل قبول
بنابراین نمیتوان گفت «هر فیلتر ۴۰ اینچ همیشه فلان مقدار دبی عبور میدهد».
ترتیب مناسب برای تعیین دبی طراحی هر المان این است:
- مدل کارتریج را مشخص کنیم.
- دیتاشیت همان مدل را بررسی کنیم.
- منحنی دبی و افت فشار را ببینیم.
- شرایط واقعی آب و دبی پروژه را لحاظ کنیم.
- دبی طراحی محافظهکارانه را انتخاب کنیم.
اگر هنوز نوع کارتریج مشخص نشده باشد، محاسبه تعداد فقط یک تخمین اولیه خواهد بود.

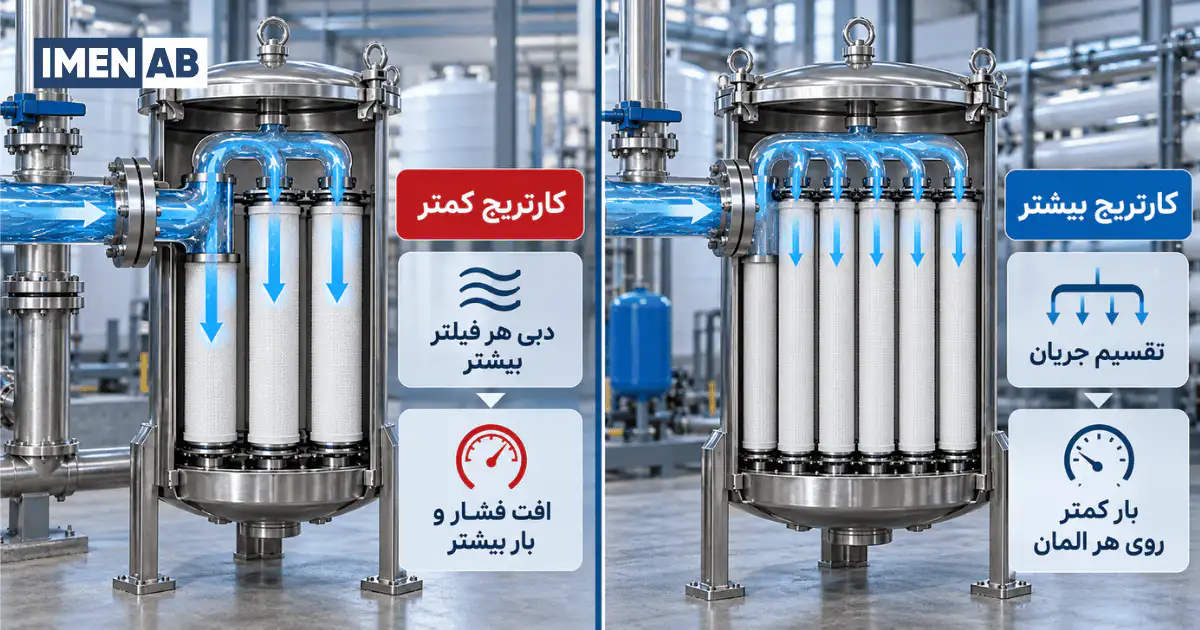

چرا تعداد حداقل با تعداد مناسب فرق دارد؟
فرض کنیم حداقل تعداد محاسبهشده بتواند دبی سیستم را عبور دهد.
اگر تمام جریان بین تعداد کمی کارتریج تقسیم شود، دبی عبوری از هر المان بیشتر خواهد شد.
این موضوع میتواند باعث شود:
- افت فشار اولیه بیشتر شود؛
- سرعت بارگذاری کارتریج افزایش پیدا کند؛
- اختلاف فشار زودتر بالا برود؛
- فاصله بین تعویضها کوتاهتر شود.
در مقابل، اگر سطح فیلتراسیون بیشتری در اختیار داشته باشیم، جریان بین تعداد بیشتری المان تقسیم میشود.
بهصورت مفهومی:
تعداد کارتریج بیشتر > دبی کمتر روی هر المان > بار هیدرولیکی کمتر
البته این رابطه به معنی آن نیست که همیشه باید بزرگترین هوزینگ ممکن را انتخاب کنیم؛ چون تعداد بیشتر، هزینه اولیه، فضای نصب و تعداد قطعات مصرفی را نیز افزایش میدهد.
طراحی خوب باید بین هزینه سرمایهگذاری و هزینه بهرهبرداری تعادل ایجاد کند.
درجه میکرونی چه اثری روی تعداد کارتریج دارد؟
دو کارتریج با ابعاد یکسان ولی درجه فیلتراسیون متفاوت الزاماً رفتار هیدرولیکی یکسانی ندارند.
برای مثال، یک فیلتر ریزتر ممکن است:
- مقاومت بیشتری در برابر جریان ایجاد کند؛
- ذرات بیشتری را متوقف کند؛
- سریعتر بارگذاری شود.
همچنین یک PP پنج میکرون، فیلتر نختاب پنج میکرون و فیلتر پلیسهای پنج میکرون الزاماً دبی و سطح مؤثر یکسانی ندارند.
بنابراین هنگام محاسبه تعداد باید نوع فیلتر و درجه میکرونی با هم مشخص باشند.
اگر هنوز درباره دقت مناسب تردید دارید، راهنمای سایزبندی فیلتر میکرونی منطق انتخاب درجه مناسب را جداگانه بررسی میکند.
طول کارتریج چه اثری روی تعداد دارد؟
در سیستمهای صنعتی از طولهای مختلف کارتریج استفاده میشود و افزایش طول معمولاً باعث افزایش سطح یا حجم مدیای در دسترس میشود.
اما نباید یک ضریب ثابت و عمومی تعریف کنیم.
برای مثال، نمیتوان بدون دیتاشیت گفت:
یک کارتریج ۴۰ اینچ در هر شرایطی دقیقاً دو برابر ۲۰ اینچ ظرفیت عبور دارد.
ظرفیت واقعی به طراحی همان فیلتر وابسته است.
پس اگر بین کارتریجهای ۲۰، ۳۰ یا ۴۰ اینچ انتخاب میکنیم، باید دبی واقعی هر مدل را از مستندات سازنده استخراج کنیم و سپس تعداد را محاسبه کنیم.
بار ذرات آب چگونه تعداد موردنیاز را تغییر میدهد؟
دبی تنها متغیر طراحی نیست.
فرض کنیم دو سیستم هر دو دبی یکسانی دارند:
- سیستم اول آب نسبتاً تمیزی دریافت میکند.
- سیستم دوم بار بالاتری از جامدات معلق دارد.
اگر صرفاً با فرمول دبی محاسبه کنیم، ممکن است هر دو به یک تعداد کارتریج برسند؛ اما در سیستم دوم فیلترها احتمالاً سریعتر بارگذاری خواهند شد.
در چنین شرایطی چند گزینه داریم:
- پیشتصفیه بالادست را اصلاح کنیم؛
- سطح فیلتراسیون را افزایش دهیم؛
- تعداد کارتریجها را بیشتر کنیم؛
- ساختار مناسبتری از فیلتر انتخاب کنیم.
اما افزایش تعداد کارتریج نباید به ابزاری برای پنهانکردن ضعف پیشتصفیه تبدیل شود.
اگر حجم زیادی از ذرات به آخرین مرحله میرسد، ابتدا باید علت آن مشخص شود.
افت فشار چه نقشی در سایزینگ هوزینگ دارد؟
افت فشار یکی از مهمترین کنترلهای طراحی است.
اگر تعداد کارتریج کمتر از حد مناسب باشد، هر فیلتر باید دبی بیشتری عبور دهد. این مسئله میتواند افت فشار بیشتری ایجاد کند.
در مقابل، با افزایش سطح فیلتراسیون، جریان روی سطح بیشتری تقسیم میشود.
بنابراین انتخاب هوزینگ فیلتر کارتریج فقط به این سؤال محدود نمیشود که «چند المان داخل آن جا میشود؟»
باید ببینیم:
- این تعداد المان برای دبی واقعی کافی است؟
- اختلاف فشار اولیه مناسب خواهد بود؟
- پس از بارگذاری کارتریج، عملکرد قابل قبول باقی میماند؟
- فاصله تعویض با شرایط بهرهبرداری پروژه هماهنگ است؟
یک مثال ساده محاسباتی
فرض کنیم:
- دبی کل سیستم برابر Q باشد.
- براساس دیتاشیت، دبی طراحی مناسب هر کارتریج برابر q انتخاب شده باشد.
محاسبه میکنیم:
N = Q ÷ q
اگر نتیجه:
N = 6.2
باشد، حداقل تعداد اولیه:
۷ کارتریج
خواهد بود.
اما قبل از انتخاب هوزینگ هفتالمانه، چهار سؤال دیگر میپرسیم:
- افت فشار در این دبی قابل قبول است؟
- بار ذرات آب چقدر است؟
- فاصله تعویض مورد انتظار مناسب است؟
- آیا افزایش تعداد به ۸ یا ۹ المان هزینه بهرهبرداری را کاهش میدهد؟
بنابراین فرمول، شروع تصمیم است؛ نه پایان آن.
چه زمانی بیشتر از حداقل محاسباتی کارتریج انتخاب کنیم؟
انتخاب تعداد بالاتر میتواند منطقی باشد اگر:
- بار ذرات نسبتاً زیاد باشد؛
- محدودیت افت فشار داشته باشیم؛
- توقف برای تعویض فیلتر پرهزینه باشد؛
- بخواهیم فاصله تعویض بیشتر شود؛
- دبی سیستم نوسان داشته باشد؛
- احتمال توسعه ظرفیت در آینده وجود داشته باشد.
در این حالت هزینه هوزینگ بزرگتر را با هزینه کارتریج، نیروی نگهداری و توقف سیستم مقایسه میکنیم.
گاهی یک هوزینگ کمی بزرگتر از نظر هزینه کل بهرهبرداری انتخاب بهتری است؛ در پروژهای دیگر، همان افزایش ظرفیت هیچ توجیهی ندارد.
چه زمانی هوزینگ های فلو (High Flow) را بررسی کنیم؟
با افزایش دبی، ممکن است تعداد کارتریجهای استاندارد بهقدری زیاد شود که هوزینگ چندالمانه دیگر بهترین راهحل نباشد.
تعداد زیاد المان میتواند باعث شود:
- هوزینگ بزرگ شود؛
- فضای نصب بیشتر شود؛
- تعداد آببندیها افزایش پیدا کند؛
- تعویض فیلتر زمان بیشتری ببرد؛
- نیروی نگهداری بیشتری نیاز باشد.
در چنین شرایطی میتوان خرید هوزینگ های فلو را بهعنوان یک گزینه طراحی بررسی کرد.
کارتریجهای دبی بالا معمولاً سطح بیشتری در هر المان فراهم میکنند و میتوانند تعداد فیلترهای موردنیاز را کاهش دهند.
اما هوزینگ های فلو هم بهصورت خودکار انتخاب بهتر نیست؛ باید هزینه، دبی، افت فشار، نوع ذرات و دسترسی به کارتریج جایگزین بررسی شوند.

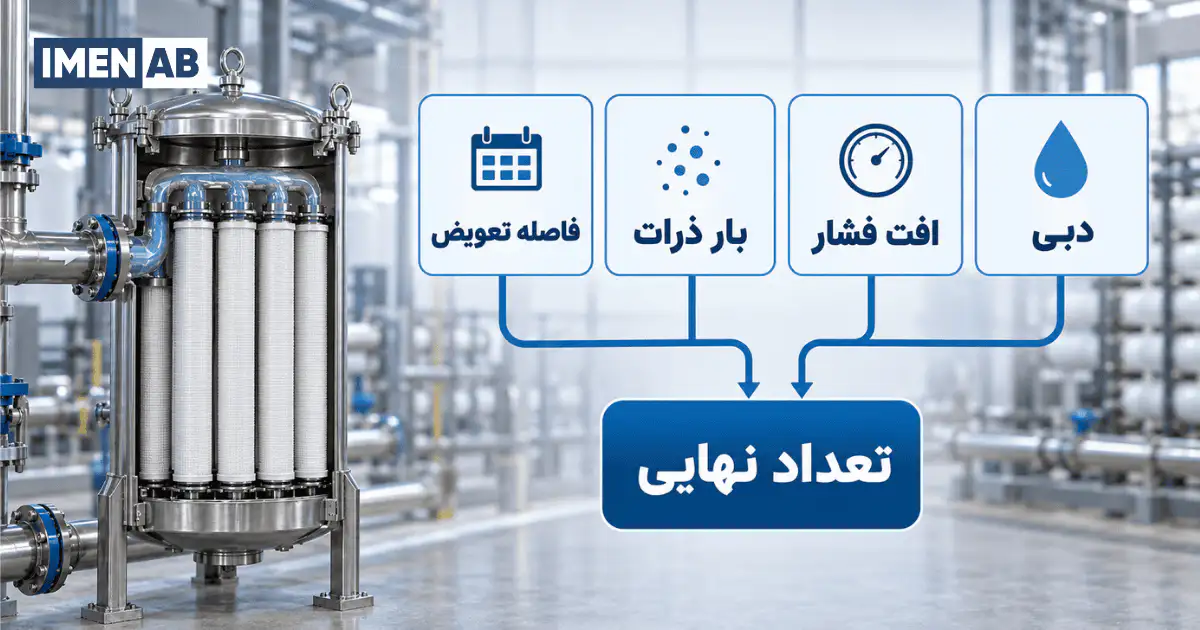

برای انتخاب نهایی چند فیلتر نیاز داریم؟
قبل از نهاییکردن تعداد، این چکلیست را کنترل میکنیم:
| پارامتر | سؤال طراحی |
|---|---|
| دبی کل | سیستم واقعاً چه دبیای عبور میدهد؟ |
| مدل کارتریج | چه ساختاری انتخاب شده است؟ |
| دبی هر کارتریج | دیتاشیت چه مقداری را برای شرایط ما پیشنهاد میکند؟ |
| درجه میکرونی | چه دقتی واقعاً لازم است؟ |
| طول کارتریج | ظرفیت مدل انتخابی چقدر است؟ |
| افت فشار | آیا در محدوده قابل قبول است؟ |
| بار ذرات | فیلتر با چه میزان آلودگی مواجه است؟ |
| فاصله تعویض | چه دوره سرویس برای پروژه قابل قبول است؟ |
| ظرفیت هوزینگ | چند المان را میتوان بهدرستی نصب کرد؟ |
| هزینه نگهداری | تعداد انتخابی چه اثری روی تعویض و توقف دارد؟ |
اگر این اطلاعات در دسترس باشند، سایزینگ از یک حدس ساده به یک انتخاب مهندسی تبدیل میشود.
اشتباهات رایج در تعیین تعداد کارتریج
چند اشتباه بیشتر از بقیه دیده میشوند:
استفاده از یک دبی ثابت برای تمام کارتریجها: دبی به مدل و ساختار فیلتر وابسته است.
انتخاب دقیقاً حداقل تعداد محاسباتی: ممکن است از نظر افت فشار یا فاصله تعویض مناسب نباشد.
نادیده گرفتن بار ذرات: دو سیستم با دبی برابر الزاماً به طراحی عملیاتی یکسان نیاز ندارند.
فرض خطی برای طول کارتریج: ظرفیت باید از دیتاشیت گرفته شود.
افزایش بیش از حد تعداد برای حل پیشتصفیه ضعیف: این کار فقط علامت را مدیریت میکند.
انتخاب هوزینگ قبل از انتخاب کارتریج: ابتدا باید بدانیم چه فیلتر و چه شرایط کاری داریم، بعد ظرفیت هوزینگ را تعیین کنیم.
هنگام خرید فیلتر چه اطلاعاتی آماده داشته باشیم؟
برای خرید فیلتر کارتریجی و تعیین تعداد مناسب، بهتر است این اطلاعات مشخص باشند:
- دبی سیستم
- نوع آب
- درجه میکرونی موردنیاز
- نوع فیلتر
- طول کارتریج
- کیفیت و بار ذرات آب
- فشار کاری
- فاصله تعویض مورد انتظار
- نوع هوزینگ موجود یا محدودیت فضای نصب
بدون این اطلاعات، انتخاب تعداد کارتریج بیشتر شبیه تخمین خواهد بود تا طراحی.
جمعبندی
فرمول اولیه تعداد فیلترهای کارتریجی ساده است:
تعداد اولیه = دبی کل ÷ دبی طراحی هر کارتریج
اما سایزینگ واقعی اینجا تمام نمیشود.
تعداد نهایی باید بهگونهای باشد که:
- دبی موردنیاز را عبور دهد؛
- افت فشار قابل قبول باقی بماند؛
- هر کارتریج بیش از حد بارگذاری نشود؛
- فاصله تعویض منطقی باشد؛
- و هزینه کل بهرهبرداری کنترل شود.
به همین دلیل، حداقل تعداد هیدرولیکی الزاماً تعداد بهینه نیست.
در طراحی نهایی باید دبی، نوع فیلتر، درجه میکرونی، سطح فیلتراسیون، بار ذرات و شرایط نگهداری را همزمان بررسی کنیم.
سوالات پرتکرار
دبی کل سیستم را بر دبی طراحی هر کارتریج تقسیم میکنیم و نتیجه را رو به بالا گرد میکنیم. سپس تعداد حاصل از نظر افت فشار، بار ذرات و فاصله تعویض کنترل میشود.
یک عدد ثابت برای همه کارتریجها وجود ندارد. دبی به مدل، ساختار، طول، درجه میکرونی و افت فشار قابل قبول وابسته است و باید از دیتاشیت همان محصول گرفته شود.
در یک طراحی مشخص، افزایش سطح فیلتراسیون میتواند دبی عبوری از هر المان و در نتیجه بار هیدرولیکی را کاهش دهد؛ اما نتیجه دقیق باید براساس مدل فیلتر و شرایط سیستم بررسی شود.
زمانی که تعداد کارتریجهای استاندارد برای دبی پروژه بسیار زیاد میشود و فضای نصب، زمان تعویض یا تعداد آببندیها به مسئله تبدیل میشود، هوزینگ های فلو ارزش بررسی دارد.
