انتخاب هوزینگ مناسب فیلتر کارتریجی فقط به این محدود نمیشود که چند عدد کارتریج داخل یک محفظه جا بگیرد. هوزینگ باید بتواند دبی موردنیاز سیستم را با افت فشار قابلقبول عبور دهد، با نوع و تعداد کارتریج هماهنگ باشد، فشار و دمای فرآیند را تحمل کند و از نظر جنس بدنه، آببندی و اتصالات نیز با شرایط واقعی پروژه سازگار باشد.
بههمین دلیل، سؤال درست این نیست که «کدام هوزینگ بهتر است؟» بلکه باید پرسید: برای این دبی، این کیفیت آب، این فشار کاری و این نوع کارتریج، چه هوزینگی انتخاب مناسبی است؟
اگر بخواهیم انتخاب را بهصورت خلاصه جمعبندی کنیم، مسیر درست این است:

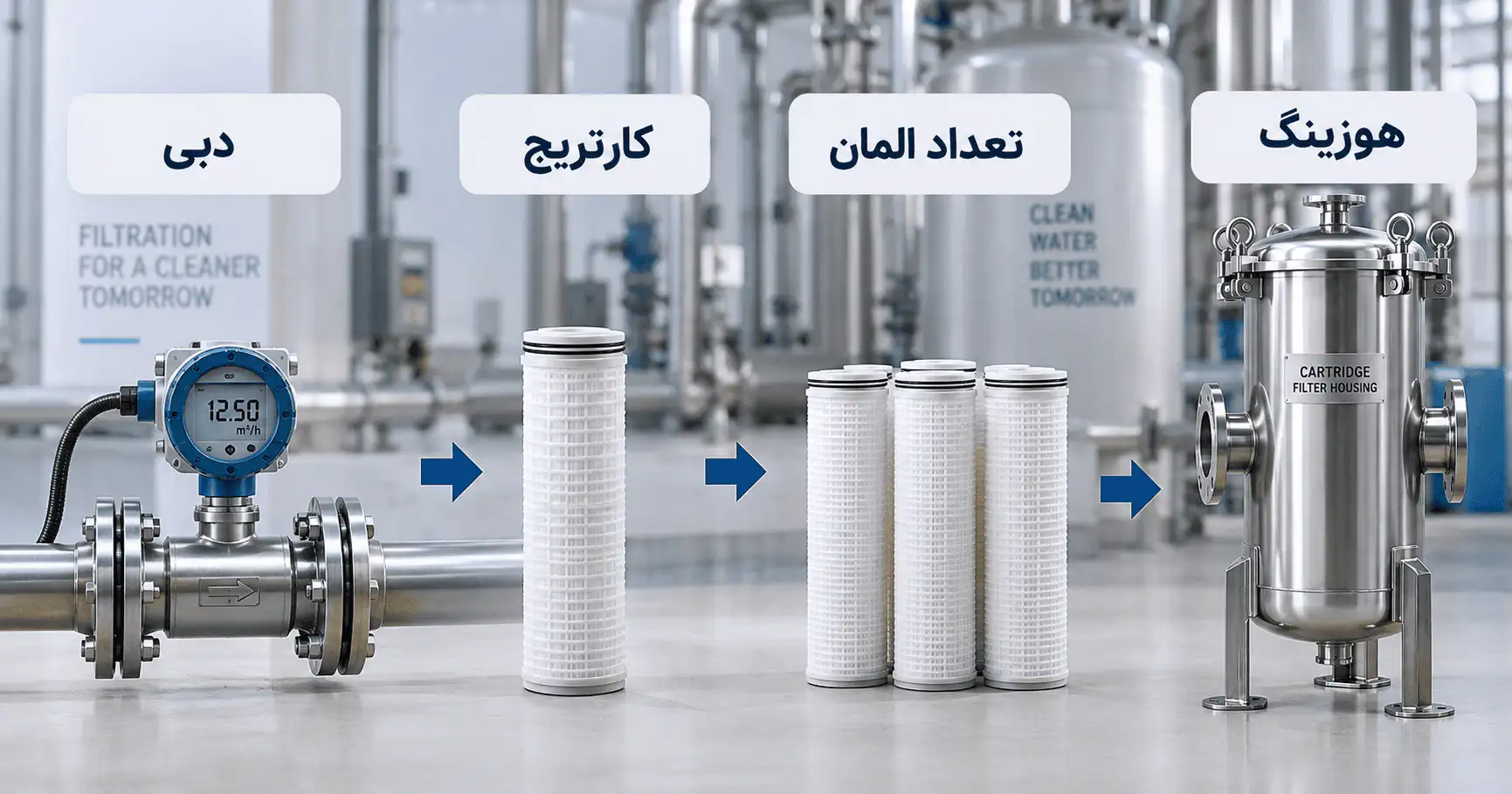

دبی سیستم > نوع و ابعاد کارتریج > تعداد المان > فشار و دما > جنس بدنه و آببندی > نوع اتصال > فضای نصب و سرویس
برای بررسی مدلهای موجود، بد نیست ابتدا نگاهی به دستهبندی هوزینگ فیلتر کارتریج بیندازیم؛ اما تصمیم نهایی باید بر اساس محاسبه و شرایط واقعی پروژه گرفته شود، نه صرفاً ظاهر یا جنس بدنه.
قبل از انتخاب هوزینگ، ابتدا نوع کارتریج را مشخص کنید
یکی از رایجترین اشتباهات این است که اول هوزینگ انتخاب میشود و بعد تازه دنبال فیلتری میگردند که داخل آن قرار بگیرد. درحالیکه در عمل باید برعکس عمل کرد.
ابتدا باید مشخص شود:
- چه نوع کارتریجی نیاز دارید؟
- درجه میکرونی موردنیاز چقدر است؟
- طول کارتریج ۱۰، ۲۰، ۳۰ یا ۴۰ اینچ است؟
- قطر کارتریج چقدر است؟
- نوع انتهایی کارتریج با چه هوزینگی سازگار است؟
- هر کارتریج در شرایط طراحی، چه مقدار دبی را باید عبور دهد؟
برای مثال، انتخاب فیلتر کارتریجی با دقت، طول و ظرفیت مشخص، مستقیماً روی تعداد المان و در نتیجه روی ابعاد هوزینگ اثر میگذارد. پس هوزینگ و کارتریج را نباید دو تجهیز جدا از هم دید؛ این دو درواقع یک مجموعه واحد هستند.
دبی، نقطه شروع انتخاب هوزینگ است
اولین سؤال عملی این است که سیستم قرار است چه دبیای را عبور دهد. اما خود دبی بهتنهایی برای انتخاب هوزینگ کافی نیست.
منطق کلی چنین است:
دبی کل سیستم ÷ دبی طراحی هر کارتریج = تعداد اولیه کارتریجها
هرچه دبی کل بالاتر باشد، یا باید تعداد کارتریجها بیشتر شود، یا باید به سراغ معماریهای دیگری برویم که ظرفیت بیشتری در فضای کمتر ایجاد میکنند.
اگر تعداد کارتریج کمتر از مقدار لازم انتخاب شود، معمولاً این اتفاقها رخ میدهد:
- دبی عبوری از هر کارتریج بالا میرود
- افت فشار افزایش پیدا میکند
- بار آلودگی روی هر المان بیشتر میشود
- فاصله تعویض کارتریج کوتاهتر میشود
پس هوزینگ کوچکتر همیشه انتخاب بهتر یا اقتصادیتری نیست. گاهی هوزینگ ارزانتر در شروع کار انتخاب میشود، اما بعداً با تعویضهای مکرر کارتریج، افت فشار بالا و هزینه سرویس بیشتر، هزینه کل پروژه را افزایش میدهد.
فشار و دمای کاری را دستکم نگیرید
هوزینگ فیلتر کارتریجی یک محفظه تحت فشار است. بنابراین انتخاب آن فقط بر اساس دبی و تعداد کارتریج انجام نمیشود. باید مشخص باشد که سیستم در چه فشار و دمایی کار میکند و آیا این شرایط در محدوده مجاز هوزینگ قرار دارند یا نه.
در این بخش باید چند مورد بررسی شود:
- فشار کاری عادی سیستم
- پیک فشار یا نوسانات لحظهای
- احتمال ضربه هیدرولیکی
- دمای واقعی سیال
- محدوده مجاز سازنده برای بدنه و آببندی
بعضی از پروژهها از نظر دبی شبیه هم هستند اما یکی در فشار و دمای بالاتری کار میکند؛ در چنین حالتی ممکن است هوزینگ مناسب این دو پروژه کاملاً متفاوت باشد. به همین دلیل نمیتوان فقط با دیدن ظرفیت اسمی، درباره مناسب بودن یک هوزینگ تصمیم گرفت.

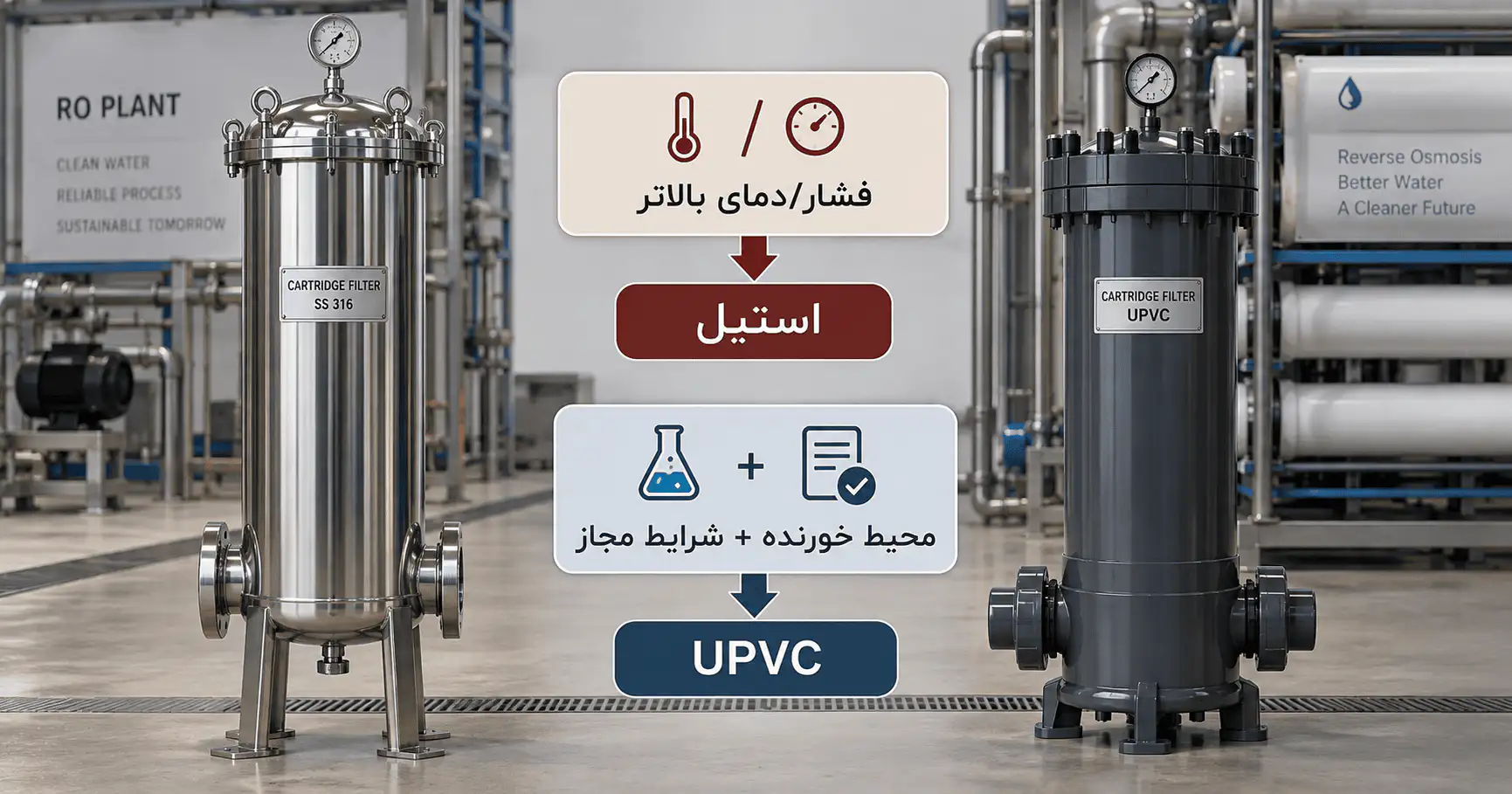

استیل، UPVC یا PVC؟ جنس بدنه را چگونه انتخاب کنیم؟
یکی از پرتکرارترین سؤالها این است که هوزینگ استیل بهتر است یا هوزینگ UPVC؟ جواب کوتاه این است: بستگی به شرایط پروژه دارد.
چه زمانی هوزینگ استیل منطقیتر است؟
در پروژههایی که فشار کاری بالاتر است، دما بالاتر میرود، دوام مکانیکی اهمیت بیشتری دارد یا شرایط بهرهبرداری سنگینتر است، معمولاً هوزینگ استیل انتخاب مناسبتری است. اگر پروژه در این دسته قرار میگیرد، قبل از تصمیم نهایی بد نیست مشخصات فنی و حتی قیمت هوزینگ استیل را هم در کنار فشار طراحی و کیفیت متریال بررسی کنید.
چه زمانی هوزینگ UPVC مناسب است؟
در بعضی از خطوط که سیال خورندگی بیشتری دارد یا پروژه از نظر فشار و دما در محدوده مناسب مواد پلیمری قرار دارد، هوزینگ UPVC میتواند گزینه منطقیتری باشد. در این شرایط، مقایسه مشخصات فنی و قیمت هوزینگ UPVC زمانی معنا دارد که محدوده فشار، دما و سازگاری شیمیایی آن مدل دقیقاً با شرایط پروژه تطبیق داده شده باشد.
جدول خلاصه انتخاب جنس بدنه
| شرایط پروژه | گزینهای که ابتدا باید بررسی شود |
|---|---|
| فشار و دمای بالاتر | هوزینگ استیل |
| محیط خورنده با فشار و دمای کنترلشده | هوزینگ UPVC |
| کاربردهای سبکتر | PVC یا مدلهای سادهتر |
| فرآیندهای حساستر از نظر دوام و استحکام | هوزینگ استیل |
| آب یا سیال خاص با ریسک خوردگی | انتخاب براساس سازگاری واقعی بدنه و آببندی |
اشتباه رایج این است که تصور کنیم استیل همیشه بهتر از UPVC است یا برعکس. در واقع، هرکدام در جای خود میتوانند انتخاب درست یا غلط باشند.
فقط بدنه مهم نیست؛ آببندی هم باید درست انتخاب شود
در بسیاری از پروژهها، توجه اصلی روی جنس بدنه است اما جنس اورینگ و آببندی نادیده گرفته میشود. این در حالی است که اگر آببندی با سیال سازگار نباشد، حتی هوزینگ مناسب از نظر بدنه هم میتواند دچار مشکل نشتی یا افت دوام شود.
بنابراین هنگام انتخاب هوزینگ باید به موارد زیر هم توجه شود:
- جنس اورینگ
- سازگاری شیمیایی آببندی با سیال
- دما
- شرایط شستوشو و سرویس
- دوره کارکرد
بهعبارت ساده، انتخاب درست هوزینگ فقط انتخاب یک پوسته فلزی یا پلیمری نیست؛ مجموعه بدنه، درب، آببندی و اتصالات باید با هم متناسب باشند.
نوع اتصال و سایز ورودی/خروجی چه نقشی دارند؟
نوع اتصال هوزینگ روی نصب، افت فشار و نحوه اتصال به خط فرآیند اثر میگذارد. در این بخش معمولاً با گزینههایی مثل اتصال رزوهای یا فلنجی روبهرو هستیم.
انتخاب اتصال باید با این موارد هماهنگ باشد:
- دبی سیستم
- فشار کاری
- آرایش لولهکشی
- نیاز به باز و بسته کردن دورهای
- استاندارد اجرایی پروژه
اگر سایز اتصال از نیاز واقعی سیستم کوچکتر باشد، خودش میتواند بخشی از افت فشار ناخواسته را ایجاد کند. در نتیجه، انتخاب هوزینگ فقط انتخاب تعداد کارتریج نیست؛ مسیر ورود و خروج سیال هم بخشی از طراحی است.
فضای سرویس بخشی از انتخاب هوزینگ است، نه یک جزئیات فرعی
بسیاری از خطاهای انتخاب در مرحله نصب خودش را نشان میدهد. هوزینگ از نظر کاتالوگ درست انتخاب شده، اما در عمل:
- فضای کافی برای بازکردن درب ندارد
- امکان خارجکردن کارتریج ۴۰ اینچ وجود ندارد
- دسترسی برای سرویس دشوار است
- زمان تعویض کارتریج بیش از حد افزایش پیدا میکند
پس باید از ابتدا این سؤال را پرسید: آیا فضای کافی برای تعویض المانها و سرویس هوزینگ وجود دارد؟
این موضوع مخصوصاً در هوزینگهای چندکارتریجه و سیستمهایی که از کارتریجهای بلند استفاده میکنند اهمیت زیادی دارد.
چه زمانی باید بهجای هوزینگ معمولی، هایفلو را بررسی کنیم؟
گاهی دبی سیستم آنقدر بالاست که تعداد کارتریجهای معمولی خیلی زیاد میشود. در این حالت، ابعاد هوزینگ بزرگتر، تعداد نقاط آببندی بیشتر و زمان تعویض المانها طولانیتر میشود.
در چنین شرایطی، بررسی هوزینگ هایفلو میتواند منطقی باشد. این انتخاب معمولاً زمانی وارد بررسی میشود که:
- دبی بالاست
- فضای نصب محدود است
- تعداد کارتریج استاندارد خیلی زیاد شده
- بهرهبرداری و سرویس باید سادهتر شود
البته این هم یک قانون ثابت نیست. صرف اینکه دبی بالا باشد، به این معنی نیست که حتماً باید سراغ هایفلو برویم؛ اما وقتی تعداد المانهای معمولی بیش از حد زیاد میشود، بررسی خرید هوزینگ های فلو میتواند بخشی از تصمیم مهندسی باشد.
چکلیست نهایی انتخاب هوزینگ فیلتر کارتریجی
اگر بخواهیم انتخاب را جمعبندی کنیم، قبل از سفارش هوزینگ این موارد باید مشخص باشند:
- دبی کل سیستم
- نوع کارتریج
- درجه میکرونی
- طول و قطر کارتریج
- تعداد المان موردنیاز
- فشار کاری و فشار طراحی
- دمای سیال
- جنس بدنه
- جنس آببندی
- نوع و سایز اتصال
- افت فشار قابلقبول

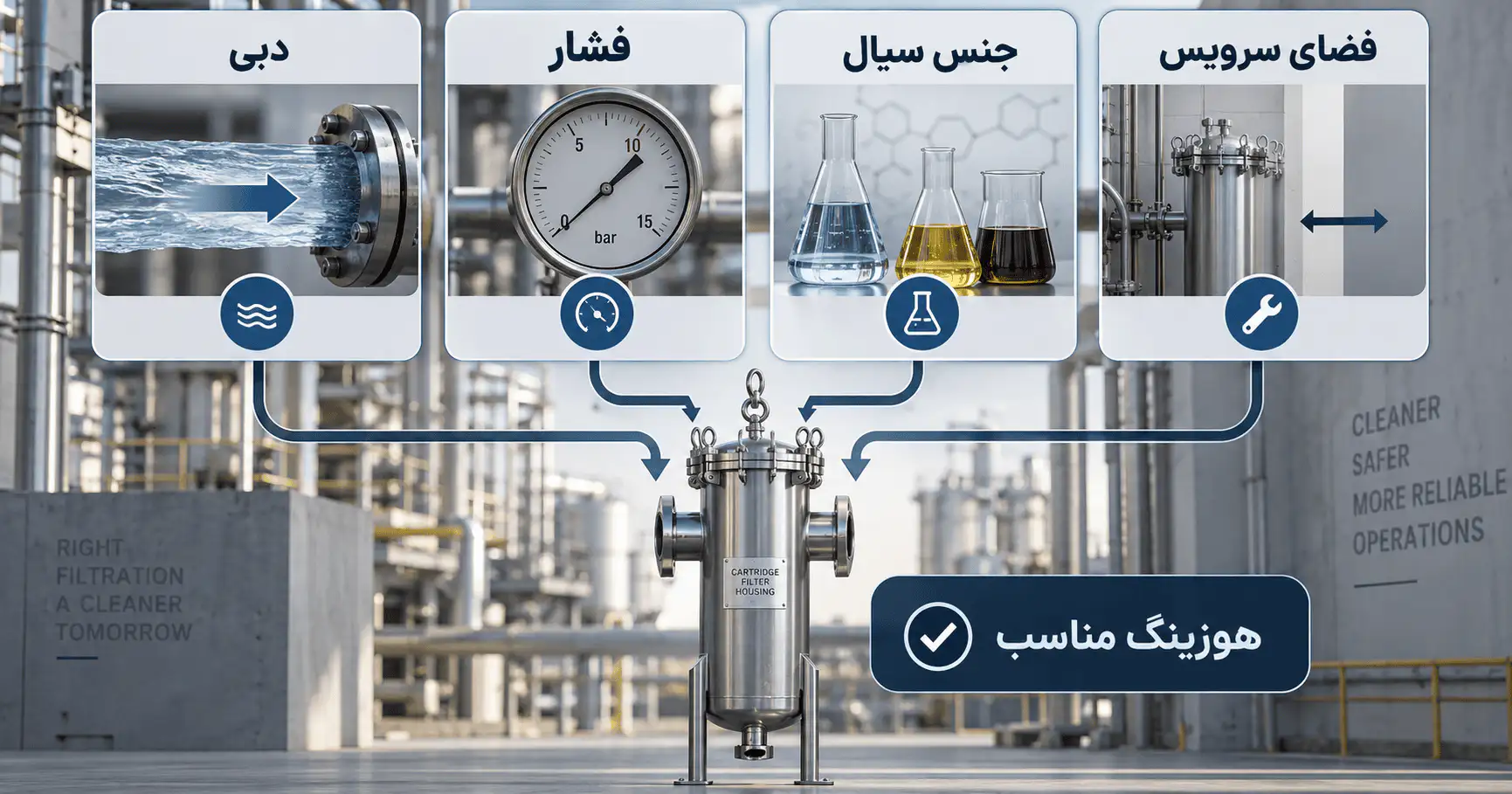

- فضای نصب و سرویس
اگر یکی از این پارامترها نامشخص باشد، انتخاب هوزینگ هنوز کامل نیست.
جمعبندی
هوزینگ مناسب فیلتر کارتریجی را نمیتوان فقط بر اساس ظاهر، جنس بدنه یا حتی دبی اسمی انتخاب کرد. انتخاب درست زمانی انجام میشود که هوزینگ بهعنوان بخشی از کل سامانه فیلتراسیون دیده شود؛ یعنی همراه با نوع کارتریج، تعداد المان، فشار و دما، جنس بدنه و آببندی، نوع اتصال و فضای سرویس.
مسیر درست تصمیمگیری این است:
نیاز فیلتراسیون > انتخاب کارتریج > تعیین تعداد المان > بررسی فشار و دما > انتخاب جنس بدنه و آببندی > کنترل نوع اتصال و فضای سرویس
اگر پروژه فشار و استحکام بالاتری میخواهد، هوزینگ استیل معمولاً نقطه شروع مناسبتری است. اگر پروژه با شرایط خورنده و محدودیتهای مشخص روبهروست، بررسی هوزینگ UPVC منطقیتر میشود. و اگر دبی آنقدر بالاست که تعداد زیادی کارتریج معمولی لازم میشود، وقت آن است که هوزینگ هایفلو هم وارد مقایسه شود.
در نهایت، هوزینگ خوب هوزینگی نیست که فقط ارزانتر باشد؛ هوزینگ خوب مدلی است که در شرایط واقعی پروژه، دبی موردنیاز را با افت فشار قابلقبول، سرویسپذیری مناسب و دوام کافی تأمین کند.
سوالات پرتکرار
مهمترین معیارها دبی سیستم، نوع و تعداد کارتریج، طول المان، فشار و دمای کاری، جنس بدنه، جنس آببندی، نوع اتصال و فضای سرویس هستند.
هیچکدام بهصورت مطلق بهتر نیستند. هوزینگ استیل معمولاً برای فشار و دمای بالاتر مناسبتر است و هوزینگ UPVC در بعضی پروژههای خورنده و با شرایط کاری مشخص میتواند انتخاب بهتری باشد.
خیر. دبی فقط نقطه شروع است. باید نوع کارتریج، تعداد المان، افت فشار، فشار و دما، نوع اتصال و فضای سرویس هم بررسی شوند.
وقتی دبی بالا باشد، تعداد کارتریجهای معمولی خیلی زیاد شود، فضای نصب محدود باشد یا بخواهیم تعداد المان و زمان سرویس را کاهش دهیم، هایفلو میتواند گزینه مناسبی باشد.
