در سیستم‌های تصفیه آب صنعتی، پرشر وسل یا Pressure Vessel RO یکی از اجزای کلیدی است که وظیفه نگهداری ممبران‌ها و تحمل فشار عملیاتی سیستم را بر عهده دارد. طراحی صحیح، انتخاب دقیق و نصب استاندارد این محفظه‌ها نقش مستقیمی در کارایی، پایداری و طول عمر دستگاه آب‌شیرین‌کن دارد. در پاسخ به سوال پرشر وسل چیست میتوان گفت که این محفظه‌ها اساساً استوانه‌های مقاوم هستند که فیلترهای ممبران اسمز معکوس را در خود جای می‌دهند و اجازه می‌دهند آب تحت فشارهای بالا (از ۱۵۰ تا ۱۲۰۰ PSI یا بیشتر) تصفیه شود. بدون آن‌ها، ممبران‌ها در معرض آسیب‌های مکانیکی، خوردگی یا جابجایی قرار می‌گیرند که می‌تواند کیفیت آب خروجی را کاهش دهد، مصرف انرژی را افزایش دهد و هزینه‌های تعمیر را بالا ببرد.
وقتی نوبت به راه‌اندازی یک سیستم RO می‌رسد، جنبه‌هایی مثل محاسبه دقیق تعداد محفظه‌ها، طراحی کلی آرایش آن‌ها، انتخاب مواد مناسب و نصب ایمن، می‌توانند تعیین‌کننده باشند. این مراحل اگر درست مدیریت شوند، سیستمی کارآمد و مقرون‌به‌صرفه می‌سازند و از مشکلات پرهزینه در آینده جلوگیری می‌کنند. در صنایع مختلفی مانند نفت و گاز، داروسازی، الکترونیک و تصفیه آب دریا، هر گونه کوتاهی در این زمینه‌ها می‌تواند عملیات را مختل کند. در این مقاله جامع، به بررسی گام‌به‌گام این مراحل می‌پردازیم. ما بر اساس تجربیات عملی و استانداردهای بین‌المللی مانند ASME و NSF، نکات کلیدی را پوشش می‌دهیم. اگر نیازمند خرید پرشر وسل باکیفیت هستید، می‌توانید با کارشناسان فنی ایمن آب کاژه در تماس باشید. در ادامه، به جزئیات بیشتری از هر بخش خواهیم پرداخت تا بتوانید در پروژه‌های مهندسی RO بهترین تصمیم را بگیرید.

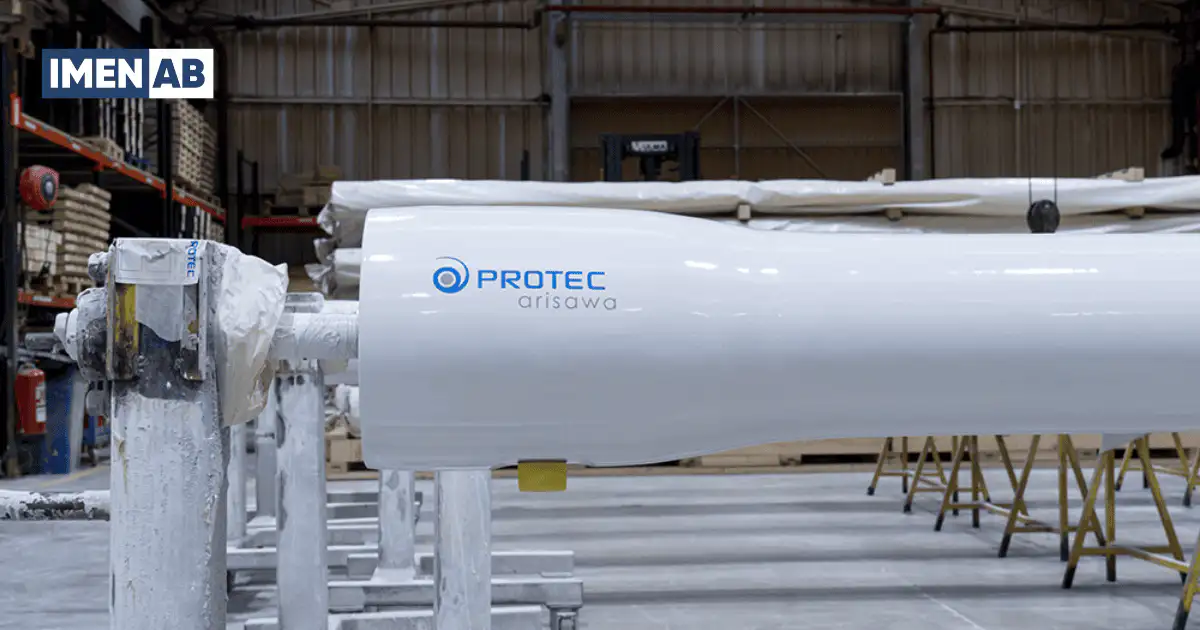

پرشر وسل چیست؟ اجزای اصلی آن کدامند؟
پرشر وسل یک محفظه استوانه‌ای مقاوم است که فیلترهای ممبران RO جای می‌دهد و اجازه می‌دهد تا آب تحت فشار بالا تصفیه شود. وظیفه اصلی آن، حفظ فشار لازم برای جداسازی نمک و املاح از آب است؛ فشاری که بسته به نوع آب خوراک (آب لب‌شور یا دریا) بین ۱۵۰ تا ۱۲۰۰ PSI تنظیم می‌شود. این قطعه نه تنها از ممبران‌ها در برابر آسیب‌های مکانیکی محافظت می‌کند، بلکه بر کارایی کلی سیستم تأثیر مستقیم دارد. اهمیت آن در این است که بدون طراحی دقیق، ریکاوری آب (بازدهی) کاهش مییابد و هزینه‌های عملیاتی افزایش پیدا می‌کند. برای مثال، در یک سیستم RO صنعتی با ظرفیت ۱۰۰ مترمکعب در روز، استفاده از پرشر وسل نامناسب می‌تواند تا ۲۰٪ بازدهی را کاهش دهد و مصرف پمپ‌های فشار بالا را دو برابر کند.
هر پرشر وسل از چند بخش کلیدی تشکیل شده است:
- بدنه (Body): معمولاً از جنس FRP (فایبرگلاس) یا استنلس استیل ساخته می‌شود و وظیفه اصلی تحمل فشار داخلی را دارد.
- درپوش (End Cap): در دو سر محفظه نصب می‌شود و مسیر ورود و خروج آب را کنترل می‌کند.
- آب‌بند (O-Ring): برای جلوگیری از نشتی بین ممبران و بدنه استفاده می‌شود.
- براکت و کلمپ (Bracket & Clamp): جهت نصب پرشر وسل روی شاسی دستگاه.
- حلقه‌های اطمینان: برای جلوگیری از جابجایی ممبران‌ها.
در انتخاب هر جزء، مقاومت در برابر خوردگی و فشار اهمیت بالایی دارد. برای سیستم‌های آب دریا، معمولاً از پرشر وسلهای استیل 316L یا FRP با لایه مقاوم به نمک استفاده می‌شود. O-ringها اگر درست نصب نشوند، می‌توانند نشتی ایجاد کنند و کل سیستم را آلوده نمایند. طراحی باید به استانداردهای ایمنی مانند PED (Pressure Equipment Directive) توجه کند تا از انفجار یا نشتی در فشارهای بالا جلوگیری شود. این توجه به جزئیات، به ویژه در محیط‌های صنعتی پرریسک، می‌تواند از حوادث جدی پیشگیری کند و عمر مفید تجهیزات را تا چند سال افزایش دهد.
انواع پرشر وسل صنعتی
پرشر وسل‌ها بر اساس مواد ساخت، ظرفیت و کاربرد تقسیم‌بندی میشوند. انتخاب نوع مناسب، مستقیماً بر طول عمر سیستم و هزینه‌های نگهداری تأثیر می‌گذارد. جدول زیر خلاصه‌ای از انواع رایج را نشان می‌دهد:
| نوع پرشر وسل | جنس بدنه | کاربرد اصلی | مزایا | معایب |
|---|---|---|---|---|
| FRP (فایبرگلاس) | رزین اپوکسی با الیاف شیشه | صنعتی عمومی، تصفیه آب شیرین | سبک، مقاوم به خوردگی، اقتصادی (تا ۱۲۰۰ PSI) | حساس به UV و دماهای بالا |
| SS (فولاد ضدزنگ) | استیل 316L | دارویی، بهداشتی، آب دریا | مقاوم به فشار و حرارت، بهداشتی | سنگین، گران‌تر |
| کامپوزیتی پیشرفته | کربن فایبر | دریایی و فشار بالا | فوق‌العاده سبک، تحمل ۲۰۰۰ PSI | هزینه بالا، نیاز به تخصص |
از نظر فشار کاری، انواع Low Pressure (۳۰۰ PSI)، Medium Pressure (۶۰۰ PSI) و High Pressure (۱۰۰۰ تا ۱۲۰۰ PSI) وجود دارد. همچنین، بر اساس تعداد المان ممبران، به ۱، ۲، ۴، ۶ یا ۸ المانه دسته‌بندی میشوند (در سیستم‌های بزرگ، وسلهای ۸ المانه برای اشغال فضای کمتر ترجیح داده میشوند). انواع پرشر وسل بر اساس پورت‌ها (End Port برای جریان مستقیم، Side Port برای دسترسی آسان) هم متفاوت هستند. در کاربردهای صنعتی، FRP بیش از ۷۰٪ بازار را تشکیل می‌دهد، اما برای صنایع حساس، بدنه استنلس استیل الزامی است. این انتخاب‌ها را میتوان با بررسی TDS آب و شرایط محیطی بهینه کرد، تا سیستم نه تنها کارآمد باشد، بلکه با مقررات محلی همخوانی داشته باشد.
محاسبه پرشر وسل در طراحی دستگاه RO
محاسبه پرشر وسل اصلی‌ترین مرحله در طراحی سیستم است و بر هیدرولیک، پمپ‌ها و شاسی تأثیر می‌گذارد. هدف، تعادل بین فشار، دبی و تعداد ممبران‌هاست. ابتدا فشار طراحی را حداقل ۲۰٪ بیشتر از فشار عملیاتی در نظر بگیرید – مثلاً برای ۶۰۰ PSI عملیاتی، با فشار ۷۲۰ PSI طراحی کنید.
فرمول پایه:
- تعداد ممبران‌ها = دبی کل سیستم (Q) ÷ ظرفیت هر ممبران (q)
- تعداد پرشر وسل = تعداد ممبران‌ها ÷ تعداد المان در هر وسل
فشار عملیاتی را بر اساس TDS تعیین کنید:
| TDS آب خوراک (ppm) | فشار پیشنهادی (PSI) | کاربرد نمونه |
|---|---|---|
| < ۵۰۰ | ۳۰۰-۴۵۰ | آب شیرین صنعتی |
| ۵۰۰-۲۰۰۰ | ۴۵۰-۶۰۰ | آب لب‌شور |
| > ۲۰۰۰ | ۶۰۰-۱۲۰۰ | آب دریا |
مثال: برای دبی ۶۰ مترمکعب در روز با ظرفیت ۳.۶ مترمکعب هر ممبران، ۱۷ ممبران نیاز است. با وسل ۶ المانه، ۳ وسل کافی است.
در محاسبه، نرم‌افزارهایی مانند ROSA کمک‌کننده‌اند، اما تمرکز بر جریان (GFD) ضروری است. این رویکرد تضمین می‌کند سیستم در برابر تغییرات فصلی مقاوم باشد.
چیدمان و نحوه اتصال پرشر وسل‌ها
چیدمان پرشر وسل بر اساس نوع سیستم RO تعیین می‌شود و هدف آن بهینه‌سازی ریکاوری و کیفیت آب است. در آرایش موازی (Single Stage)، وسل‌ها مستقل عمل می‌کنند. این چینش برای دبی بالا و ریکاوری پایین (۴۰-۵۰٪) مثل آب دریا مناسب است، زیرا در آن فشار یکنواخت توزیع می‌شود.
در آرایش سری (Multi Stage)، خروجی تغلیظ اول به ورودی دوم می‌رود تا ریکاوری بالای ۷۵٪ برسد – در دو یا سه مرحله، بازدهی تا ۸۵٪ افزایش مییابد. آرایش دوپاس (Double Pass) برای آب فوق‌خالص (کمتر از ۱ µS/cm) استفاده می‌شود، جایی که خروجی مرحله اول به دوم وارد می‌شود و برای صنایع الکترونیک و دارویی ایده‌آل است. آرایش ترکیبی هم برای سیستم‌های بزرگ، بازدهی را با دبی بالا ترکیب می‌کند.
در طراحی، فاکتورهای کیفیت آب (pH، سیلیس) و افت فشار لوله‌ها را در اولویت قرار دهید. برای مثال، در مدل چینش سری، تعداد ممبران مراحل بعدی کاهش مییابد تا فشار افت نکند. این چیدمان‌ها را با مدل‌سازی سه‌بعدی پیش‌بینی کنید تا از تداخل جلوگیری شود.
نکات انتخاب پرشر وسل مناسب
انتخاب پرشر وسل باید بر اساس پارامترهای زیر باشد تا از مشکلات آینده جلوگیری شود:
- فشار کاری سیستم و مطابقت با کلاس وسل.
- جنس بدنه با توجه به نوع آب (لب‌شور، دریا، صنعتی).
- تعداد المان و طول وسل (مثلاً ۸ المانه برای فضای کم).
- نوع اتصال (End Port یا Side Port).
- استاندارد تولید (ASME, ISO, CE).
- برند و گارانتی (مثل Codeline برای خوردگی، Winder برای اقتصادی).
شرکت ایمن آب کاژه، تامین‌کننده انواع پرشر وسل با کیفیت تضمینی است. این انتخاب‌ها را با تست‌های میدانی ترکیب کنید تا بهترین تطبیق حاصل شود. برای مشاهده گزینه‌های موجود و مشخصات فنی، می‌توانید فرم درخواست اطلاعات در صفحه تماس با ما را تکمیل کنید.
نصب و نگهداری پرشر وسل
نصب پرشر وسل حساس‌ترین مرحله است و مستقیماً بر عمر ممبران‌ها (تا ۵ سال) تأثیر می‌گذارد. مراحل کلیدی در جدول زیر خلاصه شده:
| مرحله | توضیحات | نکات ایمنی |
|---|---|---|
| ۱. آماده‌سازی | تمیز کردن با آب DI، چرب کردن O-ring با گریس سیلیکونی | اجتناب از مواد شیمیایی قوی |
| ۲. جایگذاری ممبران | سری و از سمت تغلیظ | استفاده از سیلیکون برای روان‌سازی |
| ۳. اتصال End Cap | محکم بستن با تورک ۵۰ Nm | چک O-ringها |
| ۴. تست نشتی | فشار ۱.۵ برابر عملیاتی | استفاده از صابون برای تشخیص، تراز بودن روی شاسی |
ممبران‌ها را به صورت سری وارد کنید؛ ضربه ملایم مجاز است، اما از روغن‌های نفتی اجتناب کنید تا گارانتی حفظ شود. فضای حداقل ۱.۵ متر در انتها برای تعویض در نظر بگیرید، و از ضربه‌گیرها برای حمل استفاده کنید. اتصالات را چک کنید تا نشتی pH را تغییر ندهد. مانومتر و شیر نمونه‌گیری را اضافه کنید.
عدم نشتی، کلید جلوگیری از آسیب به پمپ‌ها و PLC است. در نصب، از OSHA پیروی کنید. نگهداری دوره‌ای شامل بازرسی نشتی هر سه ماه، تمیزکاری سطح برای خوردگی، و تعویض O-ring در سرویس ممبران است. در کنار وسل، پمپ‌های تزریق مواد شیمیایی را نزدیک (کمتر از ۲ متر) قرار دهید تا pH (۶.۵-۷.۵) کنترل شود و رسوب کاهش یابد – این کار بازدهی را ۱۵٪ افزایش می‌دهد.
خطاهای رایج در طراحی و نصب پرشر وسل
یکی از اشتباهات رایج، استفاده از وسل با فشار پایین در سیستم‌های بالا یا نادیده گرفتن جهت جریان ممبران است که بازدهی را ۳۰٪ کاهش می‌دهد. نصب بدون ساپورت، بی‌توجهی به ترتیب در موازی، عدم رعایت فاصله مناسب، یا تهویه نامناسب در رطوبت بالا هم شایع‌اند. استفاده از روان‌کننده‌های نامناسب (مثل WD-40) گارانتی را باطل می‌کند. برای اجتناب، چک‌لیست تهیه کنید: تست هیدرواستاتیک، فلاشینگ اولیه، و مانیتورینگ ۲۴ ساعته. در آب شیرین کن دریایی، ارتعاشات را با دمپر کنترل کنید. رعایت این موارد، سیستم را پایدارتر می‌سازند.
استانداردهای طراحی پرشر وسل
در طراحی و تولید، رعایت استانداردهای بین‌المللی الزامی است. جدول زیر مهم‌ترین‌ها را نشان می‌دهد:
| استاندارد | توضیح | کاربرد |
|---|---|---|
| ASME Section X | مخازن فایبرگلاس تحت فشار | FRP |
| ASME Section VIII | طراحی و آزمون مخازن فلزی | SS |
| ISO 9001 | مدیریت کیفیت تولید | کلی |
| CE Certification | مجوز اروپا | صادرات |
این استانداردها ایمنی را تضمین و عمر ممبران را افزایش می‌دهند.
جمع‌بندی
پرشر وسل قلب مکانیکی سیستم‌های RO است. با محاسبه دقیق فشار، انتخاب جنس مناسب، رعایت استانداردها و نصب اصولی، میتوان از ترکیدگی، نشتی یا افت فشار جلوگیری کرد و بازدهی را بهینه نمود – هزینه‌های بلندمدت را کاهش داد. برای مشاوره رایگان در مورد جایگذاری ممبران در پرشر وسل یا هر مرحله، با کارشناسان ایمن آب کاژه تماس بگیرید.
سوالات متداول
تفاوت اصلی در میزان فشار کاری مجاز است. پرشر وسل 300 PSI معمولاً در سیستم‌های آب لب‌شور استفاده می‌شود، در حالی که مدل‌های 450 یا 600 PSI برای آب‌های شور یا لب‌شور با فشار بالاتر مناسب‌اند. انتخاب اشتباه می‌تواند به ترک خوردن وسل یا افت راندمان ممبران منجر شود.
خیر، پرشر وسلهای FRP معمولاً برای دماهای زیر 45 درجه سانتیگراد طراحی شدهاند. در دماهای بالاتر، رزین و فایبرگلاس دچار تغییر ساختاری میشوند و استحکام کاهش مییابد. برای دمای بالا باید از وسلهای فلزی استفاده شود.
بسته به طول پرشر وسل، از 1 تا 8 المان ممبران (معمولاً 40 اینچی) قابل نصب است. رایج‌ترین نوع در سیستم‌های صنعتی، وسل 8 المانه است که در دستگاه‌های بزرگ RO کاربرد دارد.
نشتی اغلب ناشی از خرابی اورینگ یا مونتاژ نادرست اند کپ است. بررسی وضعیت اورینگ، تمیز کردن محل اتصال و در صورت نیاز تعویض قطعه معمولاً مشکل را برطرف می‌کند. استفاده از گریس سیلیکونی روی اورینگ نیز توصیه می‌شود.
استانداردهای ASME Section X و ASTM D3299 از مهمترین مراجع طراحی پرشر وسلهای FRP هستند. این استانداردها بر فشار کاری، تست هیدرواستاتیک و مقاومت مکانیکی تمرکز دارند. هنگام خرید، مطابقت با این استانداردها باید بررسی شود.
