ستون میکس بد

خلاصه توضیحات محصول ستون میکس بد را بشنوید:

درباره ستون میکس بد

تولید آب فوق خالص (Ultra Pure Water) در بسیاری از صنایع حساس مانند نیروگاه‌ها، صنایع دارویی، الکترونیک و شیمیایی، یک ضرورت حیاتی است. برای دستیابی به این کیفیت از آب، استفاده از ستون میکس بد (Mixed Bed Column) یکی از بهترین و کارآمدترین روش‌ها به شمار می‌رود.

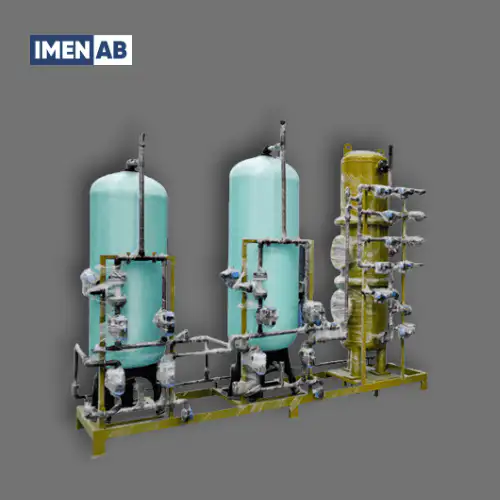

ستون میکس بد، بر خلاف رزین میکس بد که صرفاً یک ماده مصرفی محسوب می‌شود، یک تجهیز کامل و طراحی‌شده است که شامل مخزن تحت فشار، رزین‌های تبادل یونی کاتیونی و آنیونی به صورت مخلوط، نازل‌ها و سیستم‌های کنترل و شستشو می‌باشد.

ستون میکس بد چیست؟

ستون میکس بد یک نوع سیستم تبادل یونی است که در آن مخلوطی از رزین‌های کاتیونی و آنیونی در داخل یک مخزن تحت فشار قرار می‌گیرند. این ستون‌ها وظیفه دارند که به‌طور همزمان، کاتیون‌ها (مانند کلسیم، منیزیم، سدیم) و آنیون‌ها (مانند کلرید، سولفات، نیترات) را از آب حذف کنند.

در واقع، ستون میکس بد عملکرد هر دو ستون تبادل یونی تک‌بستر را به صورت همزمان و در یک واحد ترکیب کرده و در نتیجه آبی با خلوص بسیار بالا تولید می‌کند.

نحوه عملکرد ستون میکس بد

فرایند کار ستون میکس بد بر پایه تبادل یونی است.

• آب تصفیه‌شده اولیه (که قبلاً از فیلتر شنی، فیلتر کربنی و ستون‌های تک‌بستر عبور کرده) وارد ستون میکس بد می‌شود.
• رزین کاتیونی موجود در ستون، کاتیون‌های محلول را جذب کرده و یون‌های هیدروژن (H⁺) آزاد می‌کند.
• رزین آنیونی نیز همزمان آنیون‌ها را حذف کرده و یون‌های هیدروکسید (OH⁻) آزاد می‌نماید.
• در نهایت H⁺ و OH⁻ آزاد شده با هم ترکیب می‌شوند و مولکول‌های آب (H₂O) را تشکیل می‌دهند.

نتیجه این فرایند، آب بدون یون با رسانایی نزدیک به صفر (کمتر از ۰.۱ µS/cm) است.

اجزای اصلی ستون میکس بد

یک ستون میکس بد از بخش‌های زیر تشکیل شده است:

1. مخزن ستون میکس بد: مخزن، محل اصلی نگهداری بستر رزین است. معمولاً از جنس‌های زیر ساخته می‌شود:
   • فولاد کربنی با پوشش اپوکسی: مقاوم در برابر فشار و مناسب برای کاربری صنعتی.
   • استنلس استیل: مقاوم در برابر خوردگی و مناسب برای صنایع دارویی و غذایی.
   • FRP (فایبرگلاس): سبک، مقاوم در برابر مواد شیمیایی و اقتصادی.
2. نازل‌ها: نازل‌ها در بخش فوقانی و تحتانی ستون قرار دارند و وظیفه توزیع یکنواخت آب و جمع‌آوری آن را بر عهده دارند. طراحی درست نازل‌ها مانع از شستشوی رزین و افت فشار می‌شود.

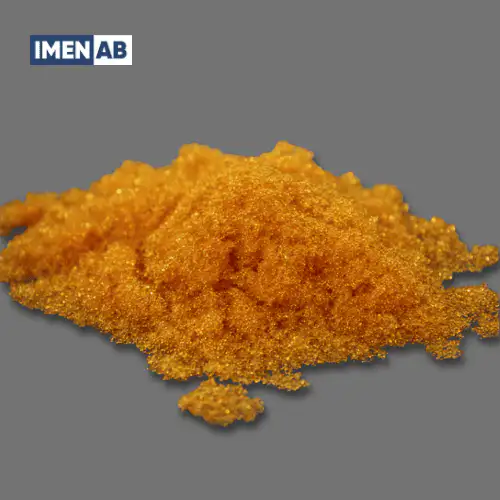

3. بستر رزین: مخلوطی از رزین تبادل یونی کاتیونی قوی (Cation Resin) و رزین تبادل یونی آنیونی قوی (Anion Resin) که به‌صورت همزمان عمل حذف یون‌ها را انجام می‌دهند.
4. سیستم کنترل و شیرآلات: ستون‌های میکس بد معمولاً مجهز به شیرهای دستی، نیمه‌اتوماتیک یا تمام‌اتوماتیک هستند که برای کنترل جریان، شستشو و احیای رزین به کار می‌روند.

انواع ستون میکس بد

ستون‌های میکس بد را می‌توان بر اساس معیارهای مختلف دسته‌بندی کرد:

1. بر اساس جنس مخزن:
   • فولادی (کربن استیل): مقاوم و پرکاربرد در صنایع سنگین.
   • استنلس استیل: مناسب برای صنایع دارویی، غذایی و پروژه‌هایی که آب با خلوص فوق‌العاده نیاز دارند.
   • FRP: سبک و مقاوم در برابر خوردگی، مناسب برای پروژه‌های کوچک و متوسط.
2. بر اساس ظرفیت:
   • ستون‌های میکس بد کوچک (آزمایشگاهی)
   • ستون‌های میکس بد متوسط (کاربردهای نیمه‌صنعتی)
   • ستون‌های میکس بد بزرگ (نیروگاه‌ها و صنایع بزرگ)
3. بر اساس سیستم کنترل:
   • ستون میکس بد با شیر دستی
   • ستون میکس بد نیمه‌اتوماتیک
   • ستون میکس بد تمام‌اتوماتیک

احیا و شستشوی ستون میکس بد

پس از مدتی استفاده، رزین‌ها اشباع شده و توانایی تبادل یونی خود را از دست می‌دهند. در این شرایط نیاز به احیا وجود دارد. مراحل احیا عبارتند از:

1. شستشوی معکوس (Backwash): جداسازی رزین‌های کاتیونی و آنیونی.
2. تزریق محلول اسیدی: احیای رزین کاتیونی با اسید (مانند HCl یا H2SO4).
3. تزریق محلول قلیایی: احیای رزین آنیونی با باز (مانند NaOH).
4. شستشو و مخلوط‌سازی مجدد رزین‌ها.

پس از این مراحل، ستون آماده بهره‌برداری دوباره خواهد بود.

کاربردهای ستون میکس بد

ستون‌های میکس بد در صنایعی استفاده می‌شوند که نیاز به آب با خلوص بسیار بالا دارند، از جمله:

• نیروگاه‌های حرارتی و سیکل ترکیبی (آب تغذیه بویلرها)
• صنایع دارویی و بیوتکنولوژی
• صنایع الکترونیک و نیمه‌هادی
• تولید مواد شیمیایی دقیق
• آزمایشگاه‌های تحقیقاتی

نکات طراحی ستون میکس بد

در طراحی ستون میکس بد باید به موارد زیر توجه شود:

• انتخاب جنس مخزن بر اساس کیفیت آب خام و شرایط عملیاتی
• محاسبه ظرفیت مورد نیاز بر اساس دبی مصرفی
• طراحی دقیق نازل‌ها برای جلوگیری از شستشوی رزین
• انتخاب نوع رزین (Strong Base Anion & Strong Acid Cation)
• پیش‌بینی سیستم کنترل (دستی، نیمه‌اتوماتیک یا اتوماتیک)

نگهداری و سرویس ستون میکس بد

برای افزایش عمر مفید ستون میکس بد، رعایت نکات زیر ضروری است:
