کاهش دبی فیلتر ممبران یکی از رایجترین و مهمترین چالشهایی است که اپراتورها، مهندسان و واحدهای بهرهبرداری سیستمهای اسمز معکوس (RO) با آن مواجه میشوند. این پدیده نه تنها باعث کاهش عملکرد سیستم و افزایش هزینهها میشود، بلکه در صورت عدم تشخیص صحیح، میتواند عمر مفید ممبرانها را به شدت کاهش دهد یا حتی منجر به خرابی کامل غشا شود.
در سیستمهای صنعتی که دبی تولید آب نقش حیاتی دارد (از نیروگاهها و فولاد تا صنایع دارویی و غذایی و کشاورزی) درک دقیق علتهای کاهش دبی ممبران، یک ضرورت مهندسی است. هدف این مقاله ارائه یک تحلیل جامع، کاربردی و تخصصی از رایجترین دلایل افت دبی ممبران است؛ تحلیلی که بر پایه اصول شیمی آب، طراحی هیدرولیکی RO، عملکرد مواد شیمیایی و تجربیات میدانی کارشناسان شرکت ایمن آب کاژه نوشته شده است.
افزایش اختلاف فشار: (ΔP) شاخص شماره یک کاهش دبی
افزایش ΔP (اختلاف فشار ورودی و خروجی ممبران) اولین علامت مشهود در سیستم RO است که نشان میدهد ممبران تحت فشار ناشی از فولینگ قرار گرفته است.
چرا ΔP مهم است؟
چون ΔP تنها پارامتری است که عملکرد کل ممبران را در یک Stage نشان میدهد. افزایش ΔP معمولاً در اثر یکی از موارد زیر رخ میدهد:
- تجمع رسوب معدنی (Scaling)
- فولینگ آلی (Organic Fouling)
- فولینگ باکتریایی و بایوفیلم
- گرفتگی فیزیکی ممبران
- اشکال در پیش تصفیه
- افت عملکرد فیلتر میکرونی
- ورود ذرات معلق به سیستم

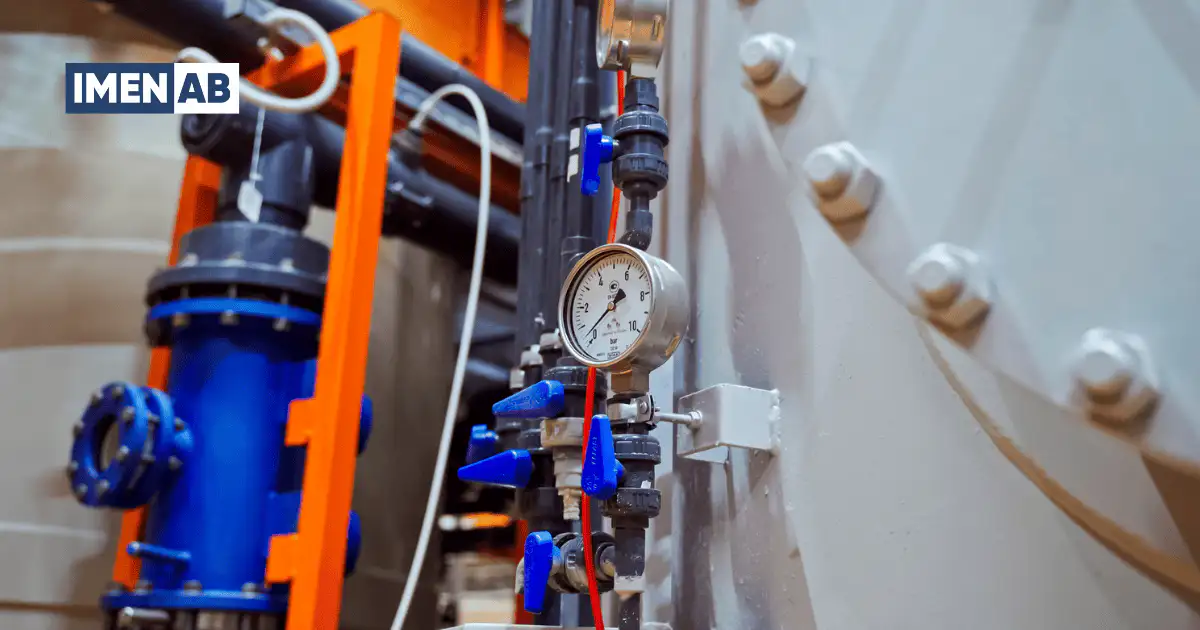

اثر افزایش ΔP بر دبی پرمیت
به طور کلی:
هر ۱ بار افزایش ΔP >> حدود ۱۰ تا ۱۵٪ کاهش دبی آب تصفیه شده
این رابطه در طراحیهای تجاری RO توسط همه سازندگان ممبران تأیید شده است.
راهکارهای ایمن آب کاژه
- کنترل روزانه ΔP
- خرید فیلتر میکرونی واقعی ۵ میکرون
- انتخاب آنتی اسکالانت مناسب
- شستشوی بموقع ممبرانها
رسوب گذاری: اصلیترین علت افت دبی در ایران
رسوبگذاری (Scaling) یکی از مخربترین عوامل کاهش دبی ممبران است. رسوبات معدنی زمانی تشکیل میشوند که یونهای آب از حد اشباع خود عبور کنند. رایجترین رسوبات در ایران که به بررسی هر یک خواهیم پرداخت عبارتند از:
- کربنات کلسیم (CaCO₃)
- سولفات کلسیم (CaSO₄)
- سولفات باریم (BaSO₄)
- سولفات استرونسیم (SrSO₄)
- سیلیکا (SiO₂)
رسوب CaCO₃
- از pH بالا و افزایش CO₂ زدایی
- در آبهای لب شور متداول
- با آنتی اسکالانت IPAS 110 کنترل میشود
رسوب CaSO₄
- در آبهای سخت و شور
- بسیار سخت و کریستالی
- با IPAS 130 کنترل میشود
رسوب BaSO₄
- کوچکترین مقدار Ba + SO₄ کافی است
- فوقالعاده سخت و غیرقابل شستشو
- فقط با IPAS 150 قابل کنترل است
رسوب سیلیکا
- شیشهای، سخت، بسیار چسبنده
- در ریکاوریهای بالاتر از ۵۵٪ به سرعت تشکیل میشود
- تنها آنتی اسکالانت مؤثر: IPAS 150
نشانههای رسوب گذاری ممبران
- افزایش ΔP
- کاهش دبی پرمیت
- افزایش دمای ممبران
- تغییر ناگهانی جریان غلیظ (Concentrate)
- بازگشتپذیری کم
راهکارهای ایمن آب کاژه:
- خرید آنتی اسکالانت مناسب
- تنظیم ریکاوری
- شستشوی دورهای با شوینده اسیدی (IPAS 360)
- پایش تفصیلی یونهای آب خوراک
فولینگ آلی و کلوئیدی
فولینگ آلی زمانی رخ میدهد که مواد آلی، روغن، چربی، مواد کلوئیدی یا ذرات ریز وارد سیستم شوند.
دلایل اصلی فولینگ آلی:
- کارکرد ضعیف فیلتر شنی
- وجود مواد آلی محلول (TOC) بالا
- ورود ذرات ریز از فیلتر میکرونی
- کیفیت پایین آب خام

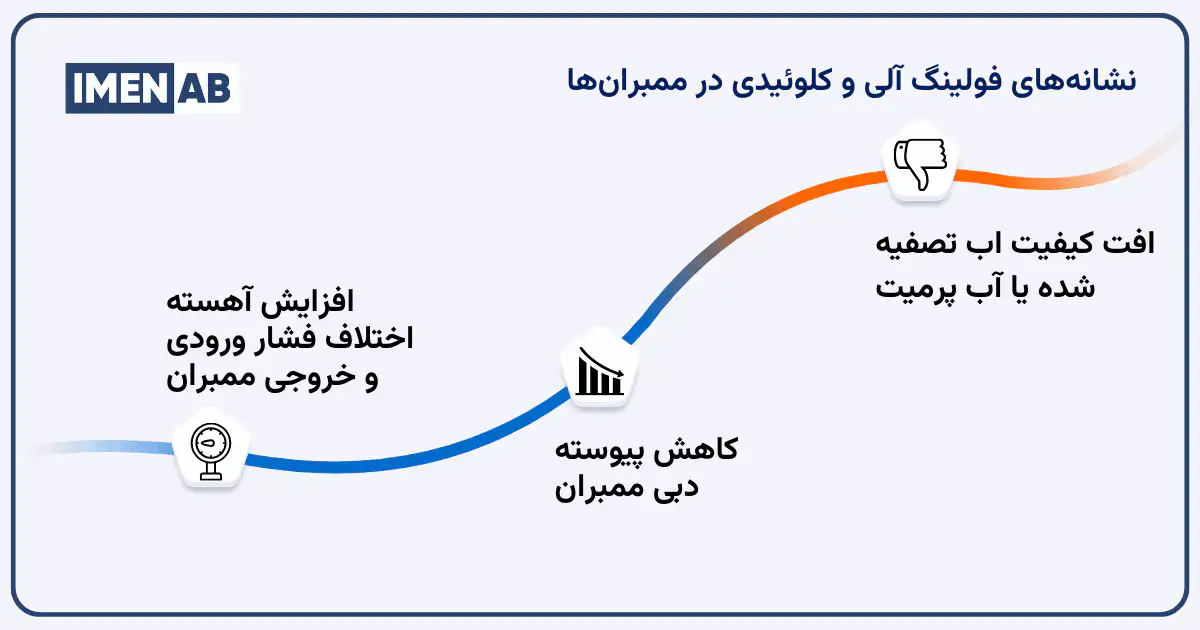

نشانهها:
- افزایش آهسته ΔP
- کاهش پیوسته دبی ممبران
- افت کیفیت آب پرمیت
راهحلها:
- شستشوی قلیایی (IPAS 350)
- بهبود پیش تصفیه
- کنترل SDI
فولینگ باکتریایی و تشکیل بایوفیلم
فولینگ میکروبی از خطرناکترین پدیدههاست. وقتی کلر به درستی حذف نشود یا سیستم نگهداری مناسبی نداشته باشد، باکتریها رشد کرده و بایوفیلم (Biofilm) تولید می کنند.
نشانههای فولینگ باکتریایی
- لایه ژلاتینی روی ممبران
- کاهش تدریجی و ثابت دبی
- افزایش ناگهانی ΔP
- بوی نامطبوع از ممبران خارج شده
راه حل:
- شستشوی قلیایی قوی (IPAS 350)
- تزریق دورهای بیوساید
- پیشگیری از حضور کلر در ممبران
پدیده Compaction یکی از پنهانترین دلایل کاهش دبی
Compaction به معنای فشرده شدن لایه پلی آمید ممبران در اثر فشار زیاد و دمای بالا است.
این پدیده:
- غیرقابل برگشت است
- با CIP و شستشوی شیمیایی رفع نمیشود
- تاثیر مستقیم بر عمر ممبران دارد
دلایل اصلی Compaction:
- فشار بیش از حد
- دمای بالای آب ورودی
- راهاندازی غیراصولی سیستم
- شوک فشاری (Pressure Shock)
- طراحی اشتباه پمپ فشار قوی
پیشگیری:
- کنترل TCF
- راه اندازی آرام
- استفاده از ممبران مناسب برای با توجه به آنالیز آب خوراک
اثر SDI و ذرات معلق بر کاهش دبی
SDI (شاخص ذرات معلق) یکی از مهندسی ترین شاخص های کیفیت آب ورودی است.
اگر SDI از حد استاندارد بالاتر باشد:
- گرفتگی فیزیکی
- افزایش ΔP
- کاهش ناگهانی دبی
راهکارهای ایمن آب کاژه:
- استفاده از فیلتر میکرونی واقعی ۵ میکرون
- فیلتر شنی با دانهبندی مناسب و بک واش اصولی
عدد SDI استاندارد برای سیستمهای اسمز معکوس کمتر از ۳ است.
خطای دوزینگ آنتیاسکالانت
دوزینگ آنتی اسکالانت یکی از بخشهای حساس در عملکرد سیستمهای RO است و کوچکترین خطا میتواند مستقیماً باعث کاهش دبی ممبران شود. سه خطای رایج در این بخش معمولاً به دلیل عدم دقت در مقدار، نحوه و محل تزریق رخ میدهند. زمانی که آنتی اسکالانت کمتر از مقدار استاندارد تزریق شود، ممبران با رسوبگذاری شدید مواجه میشود، زیرا مقدار ماده ضد رسوب کافی نیست تا املاح را در جریان حفظ کند. در نقطه مقابل، تزریق بیش از حد آنتی اسکالانت نیز مشکلساز است؛ زیرا مقدار زیاد ماده شیمیایی میتواند باعث شکلگیری لایههای آلی روی سطح ممبران شود که خود موجب کاهش دبی و افزایش فشار مورد نیاز خواهد شد. خطای سوم به محل تزریق نادرست مربوط است. آنتی اسکالانت باید دقیقاً بعد از فیلتر میکرونی و قبل از پمپ High Pressure تزریق شود تا بتواند کارایی کافی داشته باشد و از ورود املاح رسوبزا به ممبران جلوگیری کند.
ایمن آب کاژه با فرم محاسبه آنلاین دوزینگ آنتی اسکالانت خود، نوع مناسب آنتی اسکالانت، مقدار دقیق تزریق و محل صحیح ورود آن را مشخص میکند و تا حد زیادی احتمال بروز این خطاها را حذف میکند.
دمای آب و نقش عامل TCF
دمای آب یکی از مهمترین پارامترهایی است که بر دبی پرمیت و عملکرد ممبران تأثیر مستقیم میگذارد و این اثر در محاسبه عامل تصحیح دما (TCF) لحاظ میشود. هر تغییر دما، چه افزایش و چه کاهش، پیامدهای فوری و قابلتوجهی بر سیستم دارد. در دماهای بالا، ویسکوزیته آب کاهش پیدا میکند و نتیجه آن افزایش دبی پرمیت است. با این حال، همین افزایش دبی با افزایش TDS پرمیت همراه است و ریسک رسوبگذاری را نیز بیشتر میکند. همچنین احتمال Compaction در دماهای بالا رشد میکند، زیرا ممبران تحت فشار و دمای ترکیبی، فشردگی بیشتری پیدا میکند.
در مقابل، در دماهای پایین، حرکت آب در ساختار ممبران دشوارتر میشود و سیستم با کاهش دبی مواجه است. برای جبران این کاهش، سیستم نیازمند افزایش فشار خواهد بود تا بتواند دبی مورد نیاز را تولید کند. به همین دلیل، دما یکی از پارامترهای کلیدی در تحلیل افت دبی ممبران محسوب میشود و هر تغییر کوچک در آن باید در طراحی، بهرهبرداری و پایش سیستم RO در نظر گرفته شود.
کیفیت پیش تصفیه
بیش از ۷۰٪ مشکلات ممبران ناشی از مشکلات پیش تصفیه است:
- فیلتر شنی یا کربنی غیراستاندارد
- عدم بک واش کافی
- پمپها با فشار و دبی غیر استاندارد
- استفاده از فیلتر میکرونی نامرغوب
به همین دلیل طراحی پیش تصفیه مناسب مستقیماً بر عمر ممبران تأثیر دارد.
جمعبندی
کاهش دبی ممبران تنها یک مشکل ساده نیست؛ بلکه نتیجه یک تغییر مکانیکی، شیمیایی یا هیدرولیکی در سیستم است. راهکارهای جامع مهندسی ایمن آب کاژه برای جلوگیری از کاهش دبی ممبران عبارتند از:
- انتخاب صحیح آنتی اسکالانت (IPAS 110/130/150)
- کنترل SDI و حذف ذرات معلق
- طراحی پیش تصفیه قوی
- پایش مستمر ΔP
- کنترل TCF و دمای آب
- آشنایی با نقش کلر در تصفیه آب و جلوگیری از حضور آن
- استفاده از شویندههای استاندارد IPAS 350/360
- انتخاب ممبران مطابق TDS و فشار سیستم
- اجرای CIP دوره ای
با پایش روزانه ΔP، انتخاب آنتی اسکالانت صحیح، کنترل SDI، جلوگیری از رشد میکروبی و اجرای شستشوی اصولی می توان عملکرد ممبران را پایدار نگه داشت و هزینه های نگهداری و مصرف انرژی را بهطور چشمگیری کاهش داد.
مهمترین علت کاهش دبی، افزایش ΔP ناشی از رسوبگذاری (Scaling) و فولینگ است. این دو عامل باعث کاهش نفوذپذیری لایه پلی آمید و کاهش Flux میشوند.
ΔP اختلاف فشار بین ورودی و خروجی پرشروسل (Pressure Vessel) است. با افزایش گرفتگی، مقاومت عبور جریان بالا میرود و ΔP افزایش مییابد، که مستقیماً دبی پرمیت را کاهش میدهد.
- اسکیلینگ: تشکیل رسوبات معدنی CaCO₃، CaSO₄ و SiO₂ روی ممبران
- فولینگ؛ گرفتگی آلی، باکتریایی، کلوئیدی یا میکروبی
اسکیلینگ (Scaling) سختتر است و معمولاً سریعتر باعث کاهش دبی میشود.
سیلیکا رسوب شیشهای و غیرقابلحل تولید میکند، به سختی شسته میشود و در ریکاوریهای بالا به سرعت تشکیل میشود. برای کنترل آن معمولاً باید از آنتی اسکالانتهای قوی مانند IPAS 150 استفاده شود.
خیر، فولینگ باکتریایی معمولاً باعث کاهش تدریجی و ممتد دبی میشود و با افزایش ΔP همراه است.
وقتی هرکدام از موارد زیر رخ دهد:
- ΔP بیش از ۱۵٪ افزایش پیدا کند؛
- دبی پرمیت ۱۰٪–۱۵ کاهش یابد؛
- TDS آب تولید افزایش پیدا کند؛
- نشانههای فولینگ یا Scaling دیده شود.
Compaction فشرده شدن لایه پلی آمید ممبران در اثر فشار یا دمای بالا است. این پدیده برگشتناپذیر است و باعث کاهش دائمی دبی میشود.
کلر آزاد لایه پلیآمید را اکسید میکند، منافذ ممبران را تخریب میکند و نفوذپذیری را کاهش میدهد. حضور کلر حتی در حد چند ppm نیز خطرناک است.
اگر SDI بیش از ۳ باشد، ذرات معلق به سرعت ممبران را میپوشانند و باعث فولینگ فیزیکی، افزایش ΔP و افت ناگهانی دبی میشوند.
بله، دبی پرمیت با دما رابطه مستقیم دارد. آب گرمتر ← دبی بیشتر، اما رسوبگذاری و احتمال Compaction نیز بیشتر میشود.
بله، افزایش نرخ بازیافت باعث افزایش Concentration Factor شده و یونها سریعتر وارد ناحیه فوق اشباع میشوند؛ بنابراین Scaling و کاهش دبی بیشتر میشود.
دوز کم باعث تشکیل رسوب و دوز زیاد باعث ایجاد لایه آلی (Organic Coating) روی ممبران میشود که هر دو منجر به کاهش دبی میشوند.
وقتی پس از چند مرحله CIP، دبی و کیفیت آب تولید به حالت اولیه برنگردد و ΔP همچنان بالا باشد، نشانه پایان عمر ممبران است.
در Compaction اختلاف فشار زیاد تغییر نمیکند، دبی کاهش دائمی دارد، CIP اثر قابل توجهی ندارد و در فشار یا دمای بالا ایجاد میشود
در سیستمهایی که کلر به طور کامل حذف نشده و مواد آلی بالا هستند، باکتریها رشد میکنند و لایه چسبنده بایوفیلم ایجاد میشود.
چون معمولاً سختی، سولفات، سیلیکا و SDI بالاتری دارند و اگر پیش تصفیه مناسب نباشد، ممبران سریعتر دچار Scaling و Fouling میشود.
فیلتر میکرونی ذرات ریز، مواد کلوئیدی و آلودگیهای معلق را حذف میکند. اگر کیفیت آن پایین باشد یا درست سرویس نشود، ممبران دچار فولینگ میشود.
فشار زیاد باعث Compaction و فشردهسازی لایه پلیآمید میشود. این پدیده غیرقابلبرگشت است و عملکرد ممبران را برای همیشه کاهش میدهد.
سه اقدام اصلی ایمن آب کاژه انتخاب صحیح آنتی اسکالانت IPAS، طراحی مناسب پیش تصفیه و اجرای زمانبندیشده CIP با IPAS 350/360
بله، ممبرانهای SWRO، BWRO، High Rejection و Low Fouling رفتارهای متفاوتی در برابر فولینگ، Scaling و Compaction دارند و باید مناسب شرایط آب انتخاب شوند.
