طراحی هر سیستم اسمز معکوس زمانی موفق خواهد بود که انتخاب ممبران با دقت مهندسی انجام شود. انتخاب نادرست بین ممبرانهای لبشور و دریایی نه تنها عملکرد سیستم را مختل میکند، بلکه میتواند باعث افزایش سهبرابری هزینه انرژی، کاهش محسوس دبی تولیدی (۳۰ تا ۵۰ درصد)، ایجاد Compaction شدید، آسیب به پمپ High Pressure و حتی پارگی لایه فعال ممبران شود. در شرایطی که بخش بزرگی از منابع آبی ایران در دسته آبهای شور، فوق شور و دارای املاح بحرانی مانند سولفات، سیلیکا، باریم و استرونسیم قرار میگیرد، شناخت تفاوت دقیق این دو گروه ممبران، ضرورتی انکارناپذیر برای طراحان، اپراتورها و مشاوران است.
در ادامه، مهمترین مولفههای فنی که یک مهندس باید هنگام انتخاب بین BWRO و SWRO در نظر بگیرد، بهصورت تشریحی و مرحلهبهمرحله بررسی میشود.

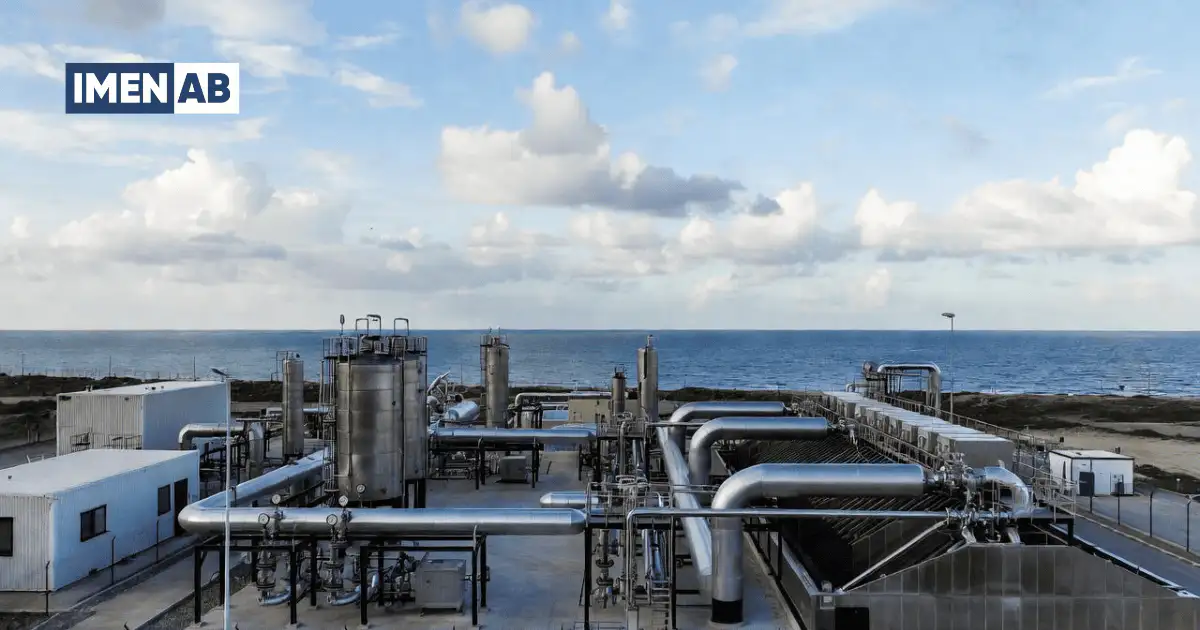

ساختار ممبرانها؛ تفاوتی که در عملکرد نمود پیدا میکند
هرچند ممبرانهای لبشور و دریایی از سه لایه مشترک شامل لایه تقویتی پلیاستر، پلیسولفون و لایه فعال پلیآمید تشکیل شدهاند، اما تفاوت عملکردی آنها از اختلاف در ضخامت، تراکم، هدایت یونی و آرایش میکروپورها آغاز میشود.
در ممبرانهای لبشور، لایه پلیآمید نازکتر است تا نفوذپذیری بالاتر و دبی بیشتری ایجاد کند. این ویژگی باعث میشود BWRO برای آبهای ۱۰۰۰ تا ۸۰۰۰ ppm مناسب باشد؛ البته با این محدودیت که مقاومت سازهای آن در فشار بالا پایین است و نسبت به ناخالصیها حساسیت بیشتری دارد. این گروه از ممبرانها معمولاً در سیستمهایی با Flux بالا و نیاز به دبی زیاد انتخاب میشوند.
در مقابل، ممبرانهای دریایی با لایه پلیآمید ضخیمتر و چندلایه طراحی شدهاند. همین ساختار سنگینتر امکان رسیدن به Rejection بسیار بالا (۹۹.۷ تا ۹۹.۸۵٪) را فراهم میکند و اجازه میدهد ممبران در برابر فشارهای شدید سیستمهای آب شیرین کن دریایی—با TDS بین ۲۰ هزار تا ۵۵ هزار ppm—پایداری کامل داشته باشد. این تفاوت ساختاری پایهگذار بسیاری از تفاوتهای بهرهبرداری میان این دو گروه است.
تفاوت اساسی در فشار عملیاتی
فشار کاری، نقطهای است که تفاوت ممبران لبشور و ممبران دریایی بیش از هر پارامتر دیگری آشکار میشود. ممبرانهای BWRO تا سقف ۴۰ بار طراحی شدهاند و همین موضوع باعث میشود برای چاهها و آبهای شور سبک گزینهای کمهزینه و کممصرف باشند. پمپهای موردنیاز نیز در رده High Pressure معمولی قرار میگیرند.
اما در ممبرانهای SWRO داستان کاملا متفاوت است. این ممبرانها تا ۷۰ بار و در برخی طراحیها بالاتر از آن نیز کار میکنند. این سطح فشار نیازمند پمپهای صنعتی قدرتمند، تجهیزات مقاوم و ساختار مهندسی دقیق است. طبیعی است که مصرف انرژی در SWRO حدود ۲ تا ۳ برابر BWRO خواهد بود.
کار کردن یک ممبران لبشور در فشارهای بالاتر از ۱۸ تا ۲۰ بار تقریباً همیشه منجر به Compaction غیرقابل بازگشت میشود.
Rejection و رفتار یونها؛ تفاوت عملکرد در آب های بحرانی
در بررسی حذف یونها، تفاوت رفتار ممبران لب شور و ممبران دریایی در یونهای خاصی مانند بور و سیلیکا کاملاً مشهود است. همانطور که در جدول زیر دیده میشود، عملکرد ممبران دریایی در حذف این یونهای بحرانی بهمراتب بهتر است.
یون | SWRO Rejection | BWRO Rejection | توضیحات |
Na⁺ | 99.7–99.85% | 98–99% | SWRO مناسب آب های خیلی شور |
Cl⁻ | 99.8% | 98–99% | BWRO مناسب نیست |
SO₄²⁻ | 99.9% | 99% | SWRO مقاومت بالاتر دارد |
Ca²⁺ | 99.7% | 98.5% | BWRO در رسوب گذاری حساس تر است |
SiO₂ | 15–40% | 10–20% | SWRO مناسب تر برای سیلیکا |
Boron | 80–93% | 40–65% | اختلاف بسیار زیاد |
Fe/Mn | حساس | حساس | هر دو باید صفر شوند |
بنابراین در پروژههایی که حذف بور یا سیلیکا اولویت دارد، انتخاب ممبران دریایی غیرقابل جایگزین است.
دبی تولید؛ تعادل میان کمیت و کیفیت
ساختار ضخیمتر لایه پلیآمید در SWRO موجب کاهش محسوس نفوذپذیری و در نتیجه کاهش دبی تولیدی نسبت به BWRO میشود. جدول زیر تفاوت این دو گروه را بهخوبی نشان میدهد.
مدل ممبران | دبی BWRO (m³/day) | دبی SWRO (m³/day) |
۸ اینچ | ۱۵ تا ۲۵ | ۱۰ تا ۱۵ |
۴ اینچ | ۵ تا ۶ | ۴ |
High Rejection | ۱۵ تا ۲۰ | ۱۰ تا ۱۲ |
Low Energy | ۱۲ تا ۱۶ | – |
به همین دلیل، در طراحی سیستمها یک قاعده ساده اما کلیدی وجود دارد:
اگر هدف اصلی دبی بالا باشد >> BWRO
اگر هدف اصلی کیفیت، Rejection و کنترل یونها باشد >> SWRO
رفتار حرارتی ممبرانها و اهمیت TCF
در ممبرانهای لب شور، افزایش دما باعث افزایش حدود ۳ درصدی دبی به ازای هر درجه میشود؛ اما این گروه در دماهای بالاتر از ۳۲ درجه سانتیگراد مستعد Compaction است و همین موضوع طراحی را حساستر میکند. در ممبران دریایی، تغییرات دمایی رفتار پایدارتر و قابل پیشبینیتری دارد؛ البته در این گروه نیز فشار باید مطابق دما اصلاح شود.
مقاومت در برابر Scaling
مطابق جدول زیر، ممبرانهای دریایی در آبهای حاوی یونهای رسوبگذار مانند سولفاتها، سیلیکا، باریم و استرونسیم معمولاً رفتار پایدارتری دارند. این موضوع برای بسیاری از منابع آب ایران اهمیت ویژهای دارد.
نوع رسوب | BWRO | SWRO | توضیح |
CaCO₃ | متوسط | زیاد | SWRO تحمل بهتر |
CaSO₄ | ضعیف | خیلی زیاد | BWRO مشکل دارد |
BaSO₄ | بسیار ضعیف | زیاد | فقط SWRO پیشنهاد میشود |
SrSO₄ | ضعیف | زیاد | مشابه بالا |
Silica | ضعیف | متوسط | SWRO بهتر عمل میکند |

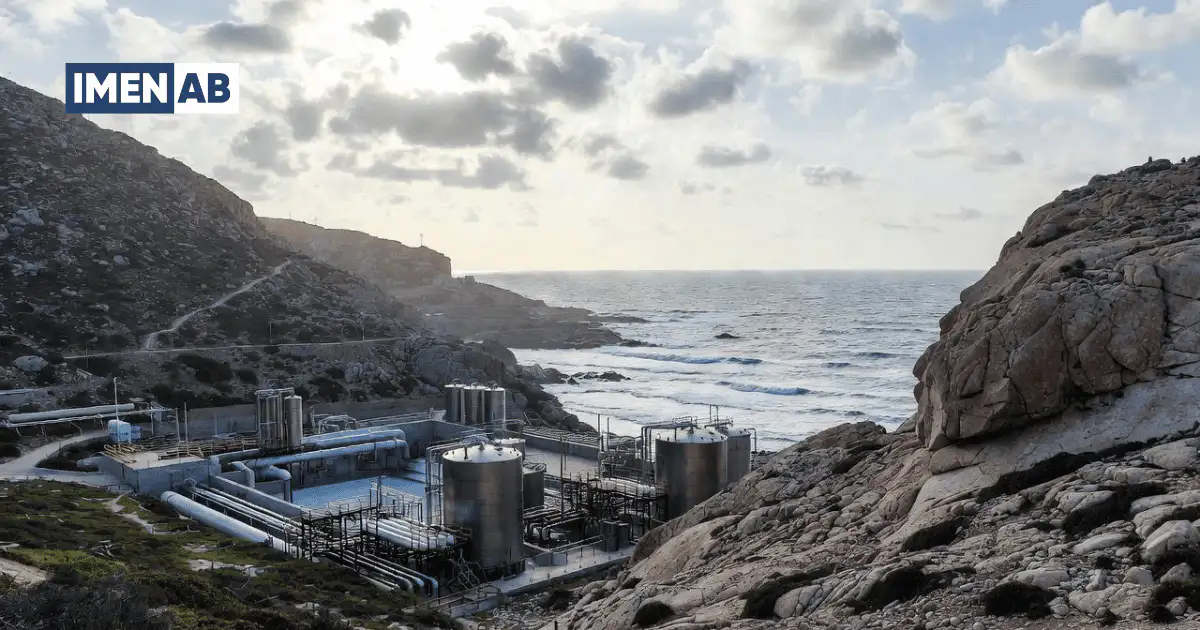

تفاوت در طراحی سیستم؛ جایی که هزینهها تعیین میشود
سیستمهای لب شور به دلیل فشار پایینتر، به پیشتصفیه سبکتر، لولهکشی استیل 304 و پمپهای کوچکتر نیاز دارند؛ بنابراین هزینه نصب و بهرهبرداری پایین است. این سیستمها بیشتر در صنایع عمومی کاربرد دارند.
در مقابل، سیستمهای دریایی نیازمند لولهکشی مقاوم در برابر فشار، پیشتصفیه سنگینتر شامل UF، کلرزنی، تزریق اسید و SMBS، پرشر وسلهای کلاس دریایی، تجهیزات مقاوم به خوردگی و شیرآلات فشارقوی هستند. این الزامات هزینه اولیه و نگهداری را بهطور قابل توجهی افزایش میدهند.
هزینه، انرژی و نگهداری
ممبران لب شور معمولاً هزینه خرید کمتر، مصرف انرژی پایینتر و فرایند CIP سادهتری دارد. تعمیرات و نگهداری آن نیز نسبتاً مستقیم است و برای پروژههای اقتصادی گزینه مناسبی محسوب میشود.
در نقطه مقابل، ممبران دریایی به تجهیزات تحت فشار بالا و طراحی دقیقتری نیاز دارد و انرژی مصرفی آن ۲ تا ۳ برابر بیشتر است. این گروه بیشتر برای پروژههایی با مقیاس بزرگ انتخاب میشود.
خطاهای رایج مهندسی
در بررسی پروژههای ناموفق، چند اشتباه تقریباً همیشه تکرار شده است:
استفاده از ممبران لب شور برای آبهای بالاتر از 10,000 ppm
انتخاب ممبران بدون تحلیل یونهای رسوبگذار
محاسبه نکردن فشار موردنیاز
خطا در طراحی پیشتصفیه
چشمپوشی از Recovery بالا
این اشتباهات بیشترین سهم را در خسارات سنگین پروژهها دارند.

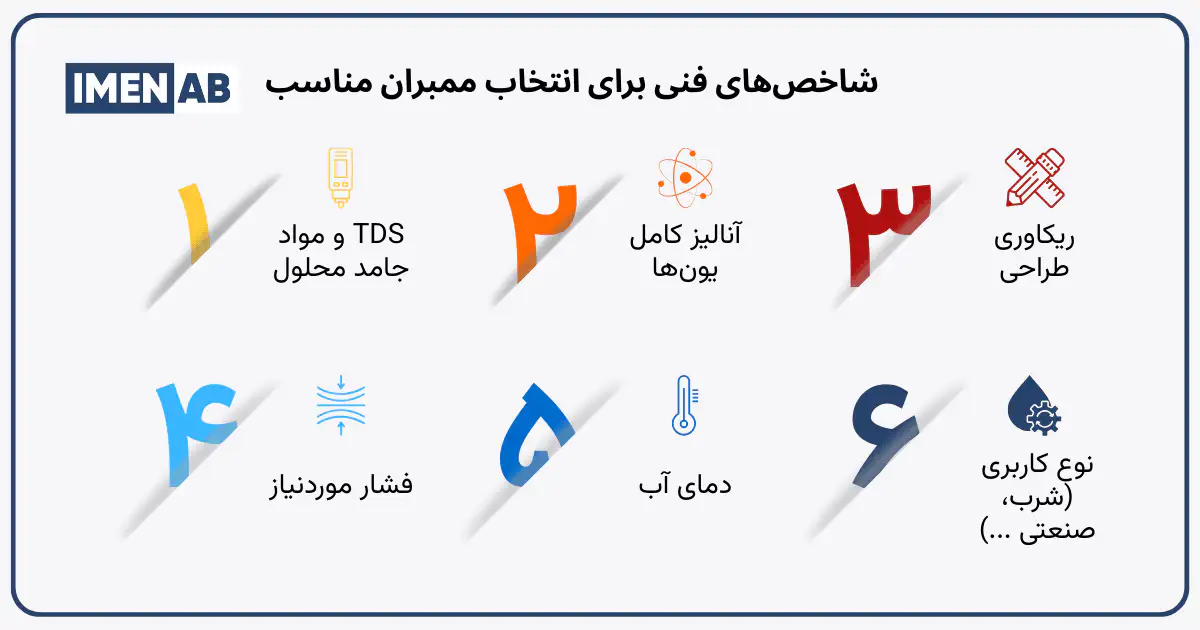

روش صحیح انتخاب ممبران
انتخاب ممبران در ایمن آب کاژه بر اساس مجموعهای از شاخصهای فنی انجام میشود:
TDS
آنالیز کامل یونها
ریکاوری طراحی
فشار موردنیاز
دمای آب
نوع کاربری (شرب، صنعتی، کشاورزی، نیروگاهی، دریایی)
در پروژههای حساس، شبیهسازی دقیق با نرمافزارهایی مانند WAVE یا ROSA انجام میشود.
جمعبندی
BWRO و SWRO دو محصول مشابه نیستند؛ بلکه برای دو دنیای کاملاً متفاوت طراحی شدهاند. ممبرانهای لب شور برای آبهای لبشور، چاهها و کاربردهای صنعتی سبک مناسب است، درحالیکه ممبرانهای دریایی گزینه اصلی آبهای فوق شور و پروژههای بزرگ نیروگاهی و پتروشیمی محسوب میشود.
انتخاب صحیح ممبران نتایجی مانند کاهش مصرف انرژی، افزایش عمر ممبران، کاهش رسوبگذاری، پایداری کیفیت آب تولیدی و کاهش هزینههای تعمیرات را به همراه دارد.
شرکت ایمن آب کاژه با ارائه مشاوره تخصصی، انتخاب بهینه ممبران و تأمین تجهیزات جانبی، از معتبرترین مجموعهها در طراحی و اجرای سیستمهای RO در ایران است.
سوالات متداول
BWRO برای آبهای لب شور و چاه با TDS متوسط طراحی شده، درحالیکه SWRO برای آبهای دریایی و فوق شور با فشار عملیاتی بسیار بالا ساخته شده است. تفاوت اصلی در ساختار لایه پلی آمید، فشار طراحی، Rejection و تحمل رسوب گذاری است.
خیر. BWRO توان تحمل فشار لازم برای عبور آب دریا را ندارد و در کمتر از چند ساعت دچار فشردگی ممبران (Compaction) یا حتی پارگی لایه پلی آمید می شود. این خطا یکی از رایج ترین اشتباهات طراحی است.
- مصرف انرژی به شدت افزایش مییابد
- دبی تولید کاهش مییابد
- سیستم غیراقتصادی میشود
- پمپ High Pressure تحت فشار بیمورد قرار میگیرد
- BWRO ماکزیمم ۶۰۰ PSI
- SWRO ماکزیمم ۱۲۰۰ PSI
این تفاوت فشار، کل طراحی سیستم را تحت تأثیر قرار میدهد.
لایه فعال پلی آمید در SWRO ضخیمتر، چندلایه و مهندسی شده برای حذف یونهای بسیار ریز مثل Boron)، Bromide و (Silica است. این ساختار باعث افزایش Rejection تا ۹۹.۸٪ میشود.
برای آبهایی با:
- TDS زیر ۸۰۰۰ ppm
- آب چاه
- آب نیمه شور
- تصفیه آب صنعتی و کشاورزی
- تصفیه خانههای متوسط
- آب شیرینکن های دریایی
- پروژههای انتقال آب دریا
- نیروگاهها
- مجتمعهای پتروشیمی
- تأسیسات ساحلی
بله. SWRO به دلیل ساختار مقاومتر و Rejection بالاتر، تحمل بیشتری در برابر سیلیکا، باریم و سولفاتهای سخت دارد. اما BWRO در برابر سیلیکا حساستر است.
بله، هر دو بسیار حساس هستند. ولی SWRO کمی تحمل بیشتر در برابر pH دارد؛ با این حال هیچ کدام نباید در معرض کلر آزاد قرار بگیرند.
- BWRO: قیمت کمتر، مصرف انرژی پایین، مناسب پروژههای اقتصادی
- SWRO: قیمت بالاتر، مصرف انرژی زیاد، مناسب پروژههای دریایی و صنعتی سنگین
در ۹۰٪ موارد خیر. زیرا پمپ، لولهکشی، تجهیزات و فشار سیستم برای BWRO طراحی شده است. جایگزینی SWRO نیاز به فشار بسیار بیشتری دارد.
- XLE >> نسخه High Permeability از BWRO
- PRO/XFR >> نسخههای High Rejection و Low Fouling از BWRO
همگی در خانواده BWRO دستهبندی میشوند.
بله، در پروژههای پساب شور از SWRO استفاده میشود؛ چون تحمل رسوبگذاری و Rejection بالاتری دارد.
- BWRO: حساستر به pH بالا و کلر
- SWRO مقاومت کمی بهتر، اما همچنان آسیب پذیر در برابر اکسیدانها
سه شاخص کلیدی:
- TDS بالاتر از ۱۰ هزار ppm
- فشار لازم بالاتر از ۱۶ بار
- نیاز به Rejection خیلی بالا
خیر. این کار باعث اتلاف انرژی، کاهش دبی و افزایش هزینه بهرهبرداری میشود.
مهندسین ایمن آب کاژه معمولاً موارد زیر را بررسی میکنند:
- TDS، SDI و آنالیز یونها
- فشار طراحی
- دما
- میزان Rejection مورد نیاز
- ظرفیت سیستم
- نوع پروژه و کیفیت آب خروجی
