تولید آب دمین یا آب بدون املاح در بسیاری از صنایع بهصورت سنتی با سیستمهای تبادل یونی و بسترهای کاتیونی، آنیونی و میکسد بد انجام میشود. این روش میتواند آب با خلوص بسیار بالایی تولید کند، اما احیای دورهای رزینها به مصرف اسید و باز، توقف سیستم و مدیریت پساب شیمیایی نیاز دارد.
فناوری الکترودیونیزاسیون (Electrodeionization) یا EDI راهکار متفاوتی برای مرحله نهایی تولید آب دمین است. در این فرآیند، رزین تبادل یونی، غشاهای انتخابی یون و جریان الکتریکی بهصورت همزمان استفاده میشوند تا یونهای باقیمانده از آب حذف شوند و رزین داخل ماژول نیز بهطور پیوسته باززنده شود.
نکته مهم این است که EDI معمولاً جایگزین کل فرآیند تصفیه آب یا تمام کاربردهای رزین تبادل یونی نیست. کاربرد اصلی آن در بسیاری از پروژهها، پولیش نهایی آب خروجی اسمز معکوس و جایگزینی بستر میکسد بد دارای احیای شیمیایی است.
بنابراین سؤال دقیقتر این نیست که «آیا EDI رزین تبادل یونی را حذف میکند؟»؛ بلکه باید پرسید در چه پروژههایی میتوان بهجای مرحله نهایی تبادل یونی از EDI استفاده کرد و چه زمانی سیستم رزینی همچنان انتخاب مناسبتری است.
فناوری EDI چیست و چه نقشی در تولید آب دمین دارد؟
الکترودیونیزاسیون یک فرآیند تصفیه پیوسته برای حذف یونهای باقیمانده از آب با هدایت الکتریکی پایین است. در داخل ماژول EDI، رزینهای تبادل یونی میان غشاهای انتخابی کاتیونی و آنیونی قرار گرفتهاند و با اعمال جریان مستقیم برق، یونها از جریان آب جدا و به مسیر غلیظشده منتقل میشوند.
درواقع EDI سه فناوری را با یکدیگر ترکیب میکند:
- تبادل یونی
- جداسازی غشایی
- انتقال یون تحت میدان الکتریکی
برخلاف سیستمهای رزینی متداول، رزین موجود در EDI به احیای دورهای با محلول اسید و باز نیاز ندارد. میدان الکتریکی و واکنشهای ایجادشده در داخل ماژول، امکان باززندهسازی پیوسته ظرفیت تبادل یونی را فراهم میکنند.
به همین دلیل EDI برای تولید مداوم آب با خلوص بالا، بهویژه در واحدهایی که توقف برای احیای شیمیایی مطلوب نیست، جذاب است.

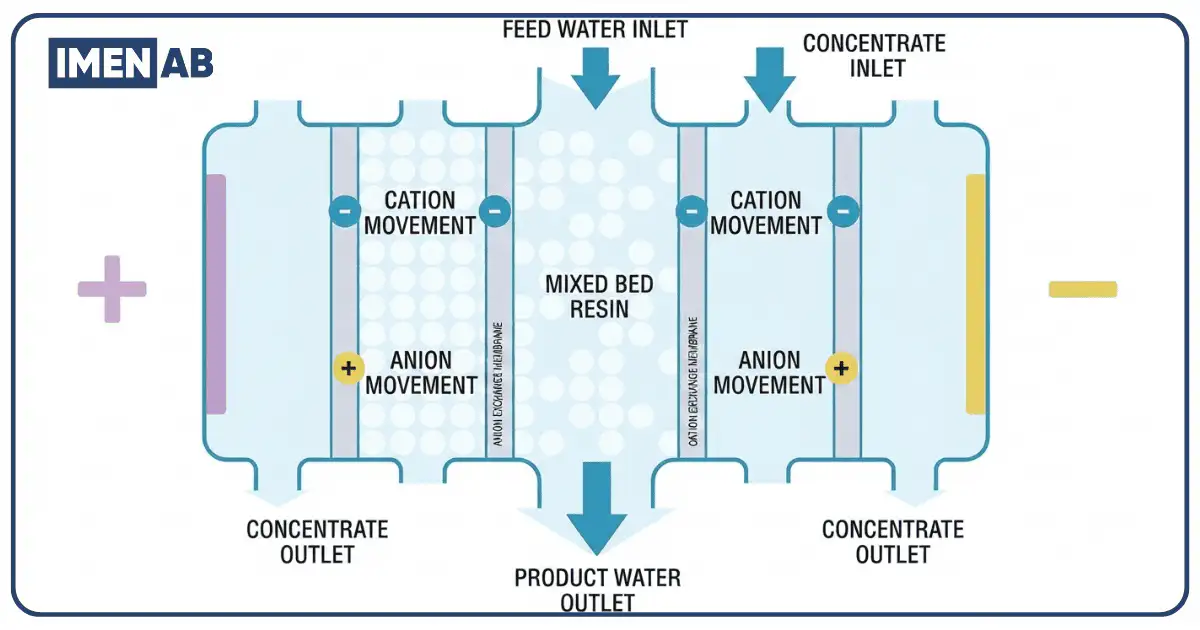

سیستم EDI چگونه کار میکند؟
برای درک عملکرد EDI باید توجه داشت که فقط یک غشا یا فقط یک بستر رزینی در حال تصفیه آب نیست. چند فرآیند بهصورت همزمان اتفاق میافتند.
یونها ابتدا توسط رزین تبادل یونی جذب و منتقل میشوند
آب ورودی وارد محفظههایی میشود که حاوی رزینهای کاتیونی و آنیونی هستند.
یونهای مثبت مانند کلسیم، سدیم و منیزیم با سایتهای کاتیونی و یونهای منفی مانند کلرید، سولفات و نیترات با سایتهای آنیونی درگیر میشوند.
وجود رزین باعث افزایش انتقال یونها در محیطی میشود که غلظت املاح آن بسیار پایین است.
غشاهای انتخابی مسیر حرکت یونها را کنترل میکنند
در ماژول EDI از غشاهای انتخابی کاتیونی و آنیونی استفاده میشود.
غشای کاتیونی اجازه عبور انتخابی یونهای مثبت را میدهد و غشای آنیونی برای عبور یونهای منفی طراحی شده است. این غشاها محفظههای رقیقشونده و غلیظشونده را از یکدیگر جدا میکنند.
میدان الکتریکی یونها را از جریان آب خارج میکند
با اعمال جریان مستقیم برق، یونهای مثبت به سمت الکترود منفی و یونهای منفی به سمت الکترود مثبت حرکت میکنند.
غشاهای انتخابی اجازه نمیدهند یونها آزادانه به محفظه تصفیهشده بازگردند. در نتیجه یونهای جداشده به جریان غلیظشده منتقل میشوند و آب خروجی از محفظه رقیقشونده، خلوص بالاتری پیدا میکند.
رزین بهصورت پیوسته باززنده میشود
یکی از مهمترین تفاوتهای EDI با سیستم رزینی متداول در همین بخش است.
در یک رزین تبادل یونی معمولی، پس از اشباع شدن ظرفیت رزین باید فرآیند احیا با اسید یا باز انجام شود. اما در EDI، میدان الکتریکی باعث تجزیه محدود مولکولهای آب به یونهای هیدروژن و هیدروکسید میشود و این یونها در باززندهسازی پیوسته رزین مشارکت میکنند.
بنابراین رزین داخل ماژول EDI وجود دارد، اما شیوه حفظ ظرفیت آن با سیستم تبادل یونی سنتی متفاوت است.
چرا EDI معمولاً بعد از اسمز معکوس قرار میگیرد؟
EDI برای حذف حجم زیادی از املاح آب خام طراحی نشده است. عملکرد مناسب آن زمانی حاصل میشود که آب ورودی از قبل بخش بسیار زیادی از نمکها، سختی و آلایندههای خود را از دست داده باشد.
به همین دلیل رایجترین آرایش صنعتی به شکل زیر است:
پیشتصفیه ← اسمز معکوس ← EDI ← آب دمین با خلوص بالا
اسمز معکوس بخش عمده املاح محلول را حذف میکند و EDI یونهای باقیمانده را در مرحله پولیش نهایی کاهش میدهد.
در طراحی یک دستگاه آب شیرین کن صنعتی که قرار است آب خوراک EDI را تأمین کند، کیفیت خروجی RO اهمیت بسیار زیادی دارد؛ زیرا افزایش سختی، سیلیکا، آهن یا سایر ترکیبات در آب ورودی EDI میتواند باعث رسوبگذاری یا کاهش عملکرد ماژول شود.
به همین دلیل EDI را نباید جایگزین اسمز معکوس دانست. این دو فناوری در بسیاری از پروژهها مکمل یکدیگر هستند.
آیا میتوان آب خام را مستقیماً وارد EDI کرد؟
در کاربردهای متداول صنعتی، خیر.
آب خام معمولاً سختی، شوری، مواد کلوئیدی و ترکیباتی دارد که بسیار بیشتر از محدوده مناسب EDI هستند. ورود چنین آبی میتواند باعث رسوب، فولینگ و افزایش شدید بار الکتریکی ماژول شود.
به همین دلیل آب ورودی باید ابتدا با پیشتصفیه مناسب و معمولاً ممبران اسمز معکوس آماده شود.
EDI چه کیفیت آبی تولید میکند؟
یکی از دلایل اصلی استفاده از EDI، امکان تولید مداوم آب با هدایت الکتریکی بسیار پایین و مقاومت ویژه بالا است.
در شرایط مناسب، برخی ماژولهای صنعتی EDI توانایی تولید آب با مقاومت ویژه نزدیک به ۱۸ مگااهمسانتیمتر را دارند. این عدد به محدوده آب بسیار خالص نزدیک است، اما نباید بهعنوان کیفیت تضمینی برای هر سیستم تلقی شود.
کیفیت خروجی به عوامل مختلفی وابسته است:
- کیفیت آب خروجی RO
- مقدار یونهای باقیمانده
- سیلیکا
- دیاکسید کربن محلول
- دما
- دبی آب
- جریان الکتریکی
- طراحی و ظرفیت ماژول
برای مثال، دیاکسید کربن محلول بار اضافی برای EDI ایجاد میکند و میتواند روی مقاومت ویژه آب خروجی اثر بگذارد، حتی اگر هدایت الکتریکی آب ورودی در نگاه اول مناسب باشد.
بنابراین در طراحی سیستم نباید فقط یک عدد هدایت الکتریکی بهعنوان معیار کیفیت آب خوراک در نظر گرفته شود.
تفاوت EDI و سیستم تبادل یونی چیست؟
هر دو فناوری برای کاهش یونهای محلول استفاده میشوند، اما نحوه عملکرد و بهرهبرداری آنها متفاوت است.
مقایسه دقیقتر EDI باید بیشتر با بستر نهایی میکسد بد انجام شود؛ زیرا EDI معمولاً برای همان مرحله پولیش آب خروجی RO مورد استفاده قرار میگیرد.
| معیار | EDI | سیستم رزینی و میکسد بد |
|---|---|---|
| روش حذف یون | رزین + غشا + میدان الکتریکی | رزین تبادل یونی |
| احیای رزین | پیوسته و الکتریکی | دورهای با مواد شیمیایی |
| مصرف اسید و باز برای احیا | ندارد | دارد |
| توقف برای احیا | معمولاً ندارد | نیاز دارد |
| تولید پیوسته | مزیت اصلی | وابسته به آرایش و احیا |
| نیاز به برق | دارد | بسیار کمتر |
| حساسیت به کیفیت آب خوراک | بالا | بسته به طراحی متفاوت است |
| کیفیت نهایی آب | بسیار بالا | بسیار بالا |
| پساب ناشی از احیای شیمیایی | ندارد | تولید میشود |
| پیچیدگی کنترل | بیشتر | سادهتر |
| کاربرد مناسب | پولیش مداوم خروجی RO | دمینسازی و پولیش نهایی |
در سیستم سنتی، ستون میکسد بد میتواند آب با خلوص بسیار بالایی تولید کند؛ اما پس از اشباع رزینها باید عملیات احیا یا تعویض رزین انجام شود.
در EDI این توقف دورهای برای احیای شیمیایی وجود ندارد و همین موضوع یکی از مهمترین دلایل انتخاب آن در واحدهایی است که تولید پیوسته اهمیت زیادی دارد.
آیا EDI واقعاً جایگزین رزینهای تبادل یونی است؟
پاسخ کوتاه این است:
برای بعضی کاربردها بله، اما برای همه کاربردهای تبادل یونی خیر.
EDI میتواند در بسیاری از سیستمهای تولید آب دمین، جایگزین مرحله پولیش نهایی با بستر میکسد بد شود. این موضوع بهویژه زمانی جذاب است که آب خروجی RO کیفیت پایدار داشته باشد و هدف، تولید مداوم آب با خلوص بالا بدون احیای شیمیایی باشد.
اما فناوری تبادل یونی کاربردهای بسیار گستردهتری دارد.
برای مثال، رزینها میتوانند در فرآیندهایی مانند:
- سختیگیری آب
- حذف انتخابی برخی یونها
- دیونایزرهای کاتیونی و آنیونی
- پولیش کندانس
- سیستمهای میکسد بد
- فرآیندهای شیمیایی خاص
استفاده شوند.
بنابراین EDI جایگزین کل سختی گیر رزینی نیست؛ بلکه در بخش مشخصی از بازار، بهخصوص پولیش خروجی RO، جایگزین بسیار جدی برای سیستم میکسد بد با احیای شیمیایی محسوب میشود.

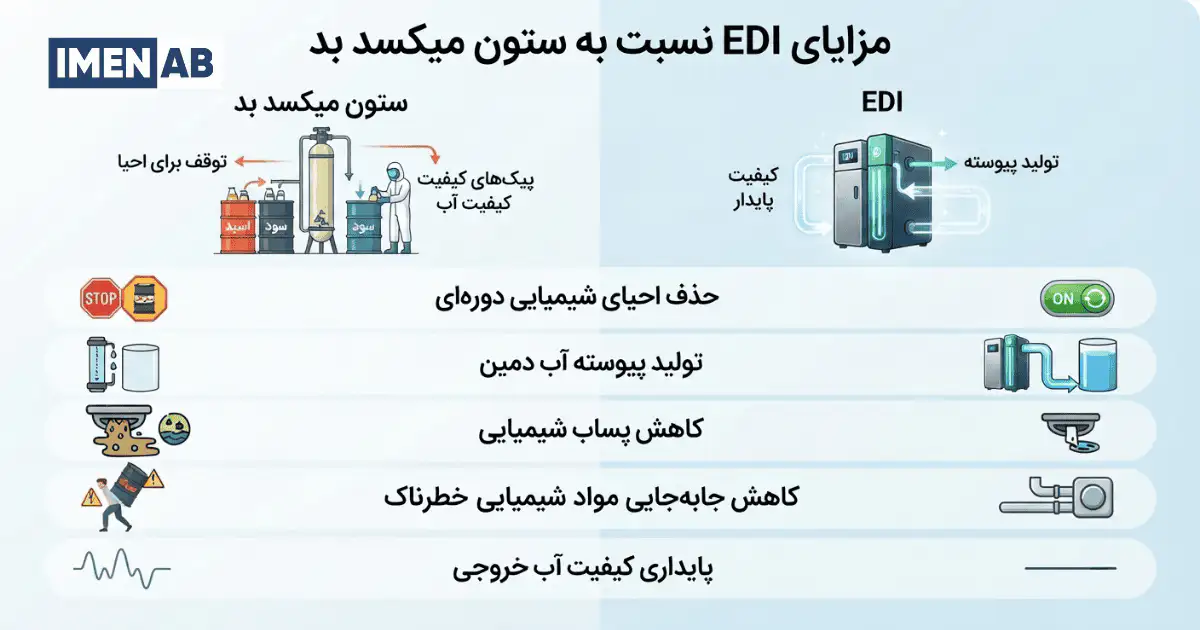

مزایای EDI نسبت به ستون میکسد بد
حذف احیای شیمیایی دورهای
مهمترین مزیت EDI حذف نیاز به احیای دورهای رزین با اسید و باز است.
این موضوع علاوه بر کاهش مصرف مواد شیمیایی، نیاز به مخازن ذخیره اسید و باز، تجهیزات انتقال و عملیات احیا را نیز کاهش میدهد.
تولید پیوسته آب دمین
در سیستم EDI، فرآیند جداسازی و باززندهسازی رزین بهصورت همزمان انجام میشود.
بنابراین برخلاف یک ستون رزینی منفرد که برای احیا باید از سرویس خارج شود، EDI میتواند بهصورت پیوسته آب تولید کند.
کاهش پساب شیمیایی
احیای رزینهای کاتیونی و آنیونی جریان پسابی حاوی اسید، باز و نمکهای جداشده ایجاد میکند.
EDI این نوع پساب احیای دورهای را تولید نمیکند؛ هرچند خود سیستم همچنان دارای جریان غلیظشده است که باید در طراحی مدیریت شود.
کاهش جابهجایی مواد شیمیایی خطرناک
حذف عملیات احیای شیمیایی میتواند نیاز به خرید، ذخیره، انتقال و کار اپراتور با اسیدها و بازهای قوی را کاهش دهد.
این موضوع از نظر ایمنی و بهرهبرداری بهویژه در واحدهای بزرگ اهمیت دارد.
پایداری کیفیت آب خروجی
در یک سیستم درست طراحیشده، EDI میتواند آب با کیفیت نسبتاً پایدار تولید کند و نوسان ناشی از شروع و پایان چرخه اشباع رزین را کاهش دهد.
محدودیتها و معایب سیستم EDI
EDI با وجود مزایای مهم، فناوری بدون محدودیت نیست.
حساسیت بالا به سختی آب
کلسیم و منیزیم میتوانند در ماژول EDI باعث رسوب شوند. به همین دلیل سختی آب ورودی باید بسیار پایین باشد.
اگر RO نتواند سختی را به محدوده مورد نیاز برساند، عملکرد EDI دچار مشکل خواهد شد.
حساسیت به سیلیکا
سیلیکا یکی از پارامترهای مهم طراحی EDI است.
افزایش سیلیکا میتواند باعث کاهش عملکرد یا تشکیل رسوبات دشوار شود. بنابراین این پارامتر باید در آنالیز خروجی RO بهصورت مستقل بررسی شود.
اثر دیاکسید کربن محلول
دیاکسید کربن برخلاف بسیاری از یونها ممکن است بهخوبی توسط RO حذف نشود و پس از ورود به EDI به گونههای یونی تبدیل شود.
در نتیجه افزایش دیاکسید کربن میتواند بار یونی ماژول را افزایش دهد و کیفیت آب خروجی را کاهش دهد.
در برخی طراحیها برای کنترل این مسئله از تنظیم pH یا تجهیزات حذف گاز استفاده میشود.
حساسیت به کلر و مواد اکسیدکننده
مواد اکسیدکننده میتوانند به اجزای داخلی سیستم و رزینها آسیب وارد کنند. بنابراین کلر آزاد باید پیش از ورود آب به EDI کنترل شود.
حساسیت به آهن، منگنز و ذرات
EDI جایگزین پیشتصفیه نیست.
ورود آهن، منگنز، مواد کلوئیدی یا ذرات معلق میتواند باعث فولینگ یا گرفتگی مسیرهای داخلی ماژول شود.
نیاز به برق و سیستم کنترل
برخلاف ستونهای رزینی ساده، EDI به منبع جریان مستقیم، تجهیزات کنترل و پایش پارامترهای الکتریکی نیاز دارد.
بنابراین پیچیدگی الکتریکی و کنترلی آن بیشتر است.
سرمایهگذاری اولیه
در بعضی ظرفیتها، هزینه اولیه EDI میتواند از یک سیستم رزینی ساده بیشتر باشد. توجیه اقتصادی باید با در نظر گرفتن هزینه مواد شیمیایی، نیروی انسانی، احیا، پساب و توقفهای عملیاتی انجام شود.
EDI بهتر است یا ستون میکسد بد؟
هیچ پاسخ مطلقی وجود ندارد.
انتخاب باید بر اساس شرایط پروژه انجام شود.
| شرایط پروژه | گزینه قابل بررسی |
| آب خروجی RO با کیفیت پایدار | EDI |
| نیاز به تولید پیوسته | EDI |
| محدودیت استفاده از اسید و باز | EDI |
| هزینه بالای دفع پساب احیا | EDI |
| نیاز به آب با خلوص بسیار بالا | هر دو قابل بررسی |
| پروژه کوچک و ساده | ستون میکسد بد ممکن است منطقیتر باشد |
| کیفیت خوراک متغیر | ستون رزینی ممکن است تحمل بیشتری داشته باشد |
| نیاز به سیستم با کنترل ساده | ستون میکسد بد |
| محدودیت شدید فضای مواد شیمیایی | EDI |
| نیاز به پولیش اضطراری یا حفاظتی | ستون میکسد بد میتواند مزیت داشته باشد |
یکی از اشتباهات در مقایسه این دو فناوری این است که فقط قیمت خرید تجهیزات مقایسه شود.
تصمیم اقتصادی باید هزینه چرخه عمر را در نظر بگیرد؛ یعنی هزینه مواد شیمیایی، نیروی انسانی، آب مصرفی برای احیا، دفع پساب، برق، تعمیرات و توقف تولید نیز محاسبه شوند.
EDI در چه صنایعی استفاده میشود؟
نیروگاهها و تولید آب بویلر
یکی از کاربردهای مهم EDI تولید آب دمین با کیفیت بالا برای بویلرهای فشار بالا و مدارهای آب و بخار است.
وجود یونهای باقیمانده در این سیستمها میتواند باعث خوردگی، رسوب و کاهش کیفیت بخار شود؛ بنابراین مرحله پولیش اهمیت زیادی دارد.
صنایع دارویی
تولید آب با خلوص بالا و ثبات کیفی در صنایع دارویی اهمیت ویژهای دارد.
EDI میتواند بخشی از زنجیره تصفیه برای تولید آب با کیفیت بالا باشد، البته انتخاب فرآیند نهایی باید بر اساس استانداردهای مربوط به کاربرد دارویی انجام شود.
صنایع الکترونیک و نیمههادی
در صنایع الکترونیک وجود مقادیر بسیار کم یون نیز میتواند روی فرآیند تولید اثر بگذارد.
به همین دلیل EDI در کنار مراحل تکمیلی دیگر برای تولید آب بسیار خالص مورد استفاده قرار میگیرد.
صنایع شیمیایی
فرآیندهایی که کیفیت آب روی واکنش شیمیایی، محصول نهایی یا عملکرد تجهیزات اثر دارد میتوانند از آب دمین تولیدشده با EDI استفاده کنند.
تولید هیدروژن
در برخی سامانههای الکترولیز آب برای تولید هیدروژن، کیفیت بالای آب خوراک برای حفاظت از تجهیزات و عملکرد پایدار فرآیند اهمیت دارد و EDI میتواند در زنجیره تولید این آب قرار گیرد.

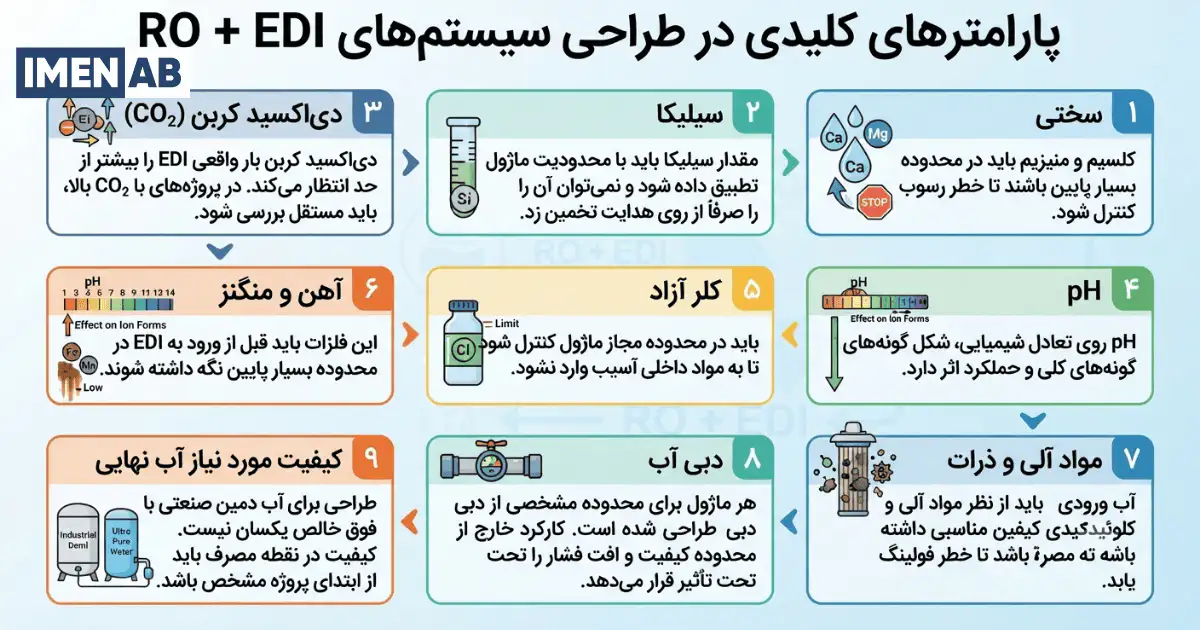

چه پارامترهایی در طراحی سیستم RO + EDI مهم هستند؟
صرف اینکه آب از RO خارج شده است، به معنی مناسب بودن آن برای EDI نیست.
پیش از طراحی باید پارامترهای اصلی خروجی RO بررسی شوند.
سختی
کلسیم و منیزیم باید در محدوده بسیار پایین قرار داشته باشند تا خطر رسوب داخل ماژول کنترل شود.
سیلیکا
مقدار سیلیکا باید با محدودیت طراحی ماژول تطبیق داده شود و نمیتوان آن را صرفاً از روی هدایت الکتریکی آب تخمین زد.
دیاکسید کربن
دیاکسید کربن میتواند بار واقعی EDI را بیشتر از چیزی کند که از هدایت الکتریکی ورودی انتظار داریم.
به همین دلیل در پروژههایی با CO₂ بالا باید این پارامتر بهصورت مستقل بررسی شود.
pH
pH روی تعادل شیمیایی آب، شکل گونههای یونی و عملکرد کلی سیستم اثر دارد.
کلر آزاد
باید در محدوده مجاز ماژول کنترل شود تا به مواد داخلی آسیب وارد نشود.
آهن و منگنز
این فلزات باید قبل از ورود به EDI در محدوده بسیار پایین نگه داشته شوند.
مواد آلی و ذرات
آب ورودی باید از نظر مواد آلی و مواد کلوئیدی نیز کیفیت مناسبی داشته باشد تا خطر فولینگ کاهش پیدا کند.
دبی آب
هر ماژول برای محدوده مشخصی از دبی طراحی شده است. کارکرد خارج از محدوده میتواند کیفیت آب، افت فشار و عملکرد الکتریکی را تحت تأثیر قرار دهد.
کیفیت مورد نیاز آب نهایی
طراحی برای آب دمین صنعتی معمولی با طراحی سیستم آب فوق خالص یکسان نیست. کیفیت مورد نیاز در نقطه مصرف باید از ابتدای پروژه مشخص باشد.
آیا سیستم EDI به احیا نیاز دارد؟
EDI به احیای شیمیایی دورهای به روش متداول سیستمهای رزینی نیاز ندارد.
رزین موجود در ماژول تحت تأثیر میدان الکتریکی بهصورت پیوسته باززنده میشود. این یکی از تفاوتهای اصلی EDI با سیستم میکسد بد سنتی است.
اما «عدم نیاز به احیای شیمیایی» به معنی «عدم نیاز به نگهداری» نیست.
ماژول همچنان باید از نظر موارد زیر پایش شود:
- افت فشار
- دبی
- کیفیت آب خروجی
- ولتاژ و جریان
- رسوبگذاری
- فولینگ
- شرایط آب ورودی
در صورت ایجاد رسوب یا آلودگی ممکن است عملیات شستوشوی تخصصی مورد نیاز باشد.
آیا EDI آب فوق خالص تولید میکند؟
EDI میتواند آب با مقاومت ویژه بسیار بالا تولید کند و یکی از فناوریهای مهم در زنجیره تولید آب فوق خالص است.
اما اصطلاح «آب فوق خالص» فقط به حذف یونها محدود نیست.
در صنایع حساس ممکن است علاوه بر یونها لازم باشد مواردی مانند:
- کربن آلی کل
- ذرات بسیار ریز
- میکروارگانیسمها
- سیلیکا
- گازهای محلول
نیز تا سطوح بسیار پایین کنترل شوند.
بنابراین برای برخی کاربردهای فوق خالص، EDI مرحله نهایی مطلق نیست و تجهیزات پولیش دیگری بعد از آن استفاده میشوند.
جمعبندی؛ آیا EDI انتخاب مناسبی برای تولید آب دمین است؟
EDI یکی از مهمترین فناوریهای جدید برای پولیش آب خروجی اسمز معکوس و تولید پیوسته آب دمین با خلوص بالاست.
این فناوری با ترکیب رزین تبادل یونی، غشاهای انتخابی و میدان الکتریکی، یونها را از آب خارج کرده و رزین را بدون احیای دورهای با اسید و باز، بهصورت پیوسته باززنده میکند.
مهمترین مزیت EDI نسبت به سیستم میکسد بد سنتی، حذف احیای شیمیایی، کاهش پساب حاصل از احیا و امکان تولید پیوسته آب است.
بااینحال، EDI جایگزین تمام کاربردهای رزین تبادل یونی نیست. سختیگیری، حذف انتخابی یونها و بسیاری از فرآیندهای تبادل یونی همچنان به رزین و تجهیزات اختصاصی خود نیاز دارند.
اگر آب خروجی RO پایدار و باکیفیت باشد، تولید پیوسته اهمیت داشته باشد و مصرف اسید و باز یا دفع پساب احیا برای پروژه محدودیت ایجاد کند، EDI میتواند جایگزین بسیار مناسبی برای مرحله پولیش با ستون میکسد بد باشد.
در مقابل، در پروژههای کوچکتر، سیستمهای با کیفیت خوراک متغیر یا شرایطی که سادگی تجهیزات اولویت اصلی است، روشهای سنتی تبادل یونی همچنان میتوانند از نظر فنی و اقتصادی انتخاب مناسبتری باشند.
سوالات پرتکرار
EDI یا الکترودیونیزاسیون یک فرآیند پیوسته برای حذف یونهای باقیمانده از آب است که رزین تبادل یونی، غشاهای انتخابی و میدان الکتریکی را با یکدیگر ترکیب میکند.
در بیشتر کاربردهای صنعتی EDI برای آب خروجی اسمز معکوس طراحی میشود و استفاده مستقیم از آب خام به دلیل سختی، شوری و آلودگیهای بالا مناسب نیست.
در شرایط مناسب، برخی سیستمهای EDI میتوانند آب با مقاومت ویژه نزدیک به ۱۸ مگااهمسانتیمتر تولید کنند. کیفیت واقعی به آب ورودی و شرایط طراحی سیستم بستگی دارد.
اگر تولید پیوسته، حذف احیای اسیدی و بازی و کاهش پساب شیمیایی اهمیت داشته باشد، EDI میتواند گزینه بهتری باشد. برای پروژههای سادهتر یا شرایط خوراک خاص، ستون میکسد بد همچنان میتواند انتخاب مناسبتری باشد.
خیر. رزین موجود در ماژول به کمک میدان الکتریکی بهصورت پیوسته باززنده میشود و به احیای دورهای با اسید و باز مانند سیستمهای رزینی سنتی نیاز ندارد.
