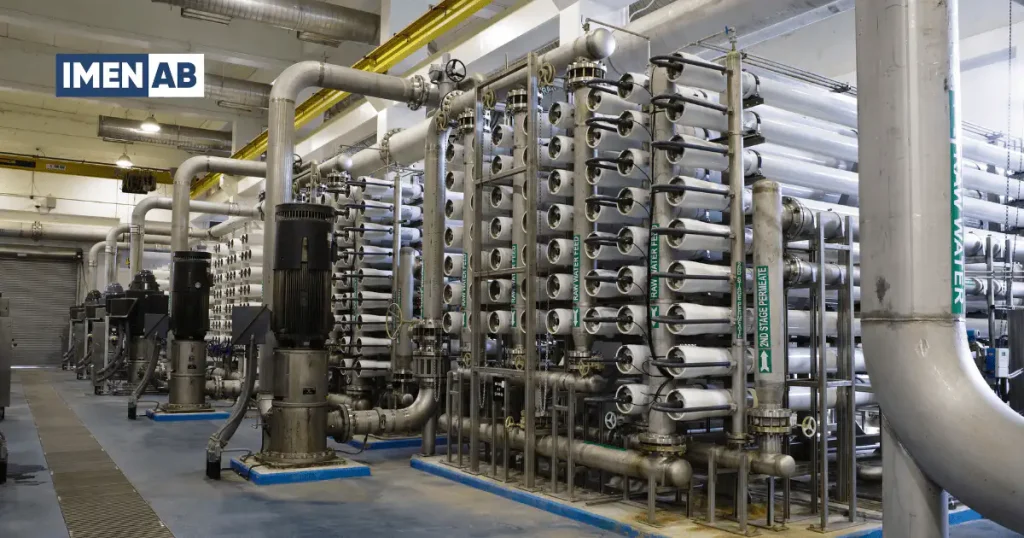

در دنیای امروز که تقاضا برای آب شیرین رو به افزایش است، فناوریهای غشایی مانند اسمز معکوس (RO) و اولترافیلتراسیون (UF) به عنوان ستونهای اصلی تصفیه آب و نمکزدایی (Desalination) عمل میکنند. اما یکی از بزرگترین موانع در بهرهبرداری بهینه از این سیستمها، پدیده فولینگ (Fouling) است. فولینگ ممبران نه تنها کارایی سیستم را کاهش میدهد، بلکه هزینههای عملیاتی را به طور چشمگیری افزایش میدهد. طبق گزارشهای جهانی، بیش از ۶۵ درصد ظرفیت نمک زدایی جهانی بر پایه اسمر معکوس استوار است و فولینگ میتواند تا ۵۰ درصد از هزینههای عملیاتی این تأسیسات را به خود اختصاص دهد. در این مقاله، به بررسی جامع پدیده فولینگ ممبران و جنبههای مختلف آن در غشاها میپردازیم.
تصور کنید یک سیستم RO که تازه راهاندازی شده، در عرض چند ماه عملکردش نصف میشود. این سناریو رایجتر از آن چیزی است که فکر میکنید. فولینگ ممبران مانند یک لایه نامرئی عمل میکند که به تدریج بر سطح غشا انباشته میشود و جریان آب را مسدود میکند. در ادامه، گام به گام این پدیده را کالبدشکافی میکنیم.
معنی فولینگ چیست؟ تعریف و ماهیت پدیده گرفتگی غشایی
فولینگ در اصطلاح فنی، به تجمع مواد ناخواسته روی سطح یا داخل منافذ ممبران اشاره دارد. معنی فولینگ را میتوان به سادگی گرفتگی یا آلودگی ترجمه کرد، اما پیچیدگی آن در عمل فراتر از یک کلمه است. این پدیده زمانی رخ میدهد که ذرات معلق، مواد آلی، بیولوژیکی یا معدنی در آب، به جای عبور از غشا، روی آن میچسبند و لایهای مقاوم تشکیل میدهند. فولینگ یک فرآیند پویا است که شامل جذب، رسوب گذاری و رشد بیوفیلم (Biofilm) میشود.
در پاسخ به سوال پدیده فولینگ چیست باید گفت از دهههای گذشته، زمانی که سیستمهای اسمز معکوس برای نمکزدایی آب دریا تجاریسازی شدند، مورد توجه قرار گرفت. در آن زمان، فولینگ عامل اصلی شکست زودهنگام غشاها بود. امروز، با پیشرفت فناوری، همچنان پدیده فولینگ با ایجاد یک چرخه معیوب شار نفوذ را کاهش میدهد، فشار عملیاتی را افزایش میدهد و عمر غشا را کوتاه میکند. در یک مطالعه علمی مشخص شد که فولینگ میتواند شار نفوذ را تا ۳۰ تا ۵۰ درصد در عرض ۶ ماه با ثابت در نظر گرفتن بقیه متغیرها کاهش دهد.
این پدیده نه تنها در تصفیه آب صنعتی، بلکه در صنایع غذایی، دارویی و حتی تولید نیمهرساناها دیده میشود. اما تمرکز ما بر کاربردهای آبی است، جایی که فولینگ می تواند دسترسی به آب پاک را تهدید کند. آیا تا به حال فکر کردهاید که چرا برخی تصفیهخانهها هرگز به ظرفیت کامل نمیرسند؟ پاسخ اغلب در همین لایههای نامرئی نهفته است.
انواع گرفتگی ممبران: طبقه بندی عوامل و ویژگی های انواع فولینگ
درک انواع گرفتگی ممبران کلید مدیریت آن است. فولینگ بر اساس نوع عامل گرفتگی یا مکان وقوع طبقهبندی میشود.
طبق بررسیهای جامع انجام شده، پنج دسته اصلی گرفتگی ممبران وجود دارد. در جدول زیر، متداول ترین انواع فولینگ به همراه ویژگیها و روش شناسایی آورده شده است:
نوع فولینگ | ترکیب اصلی | علائم ظاهری | تاثیر بر واحد RO | راه تشخیص اولیه |
فولینگ معدنی (Scaling) | کربنات کلسیم، سولفات باریم، سولفات کلسیم | لایه سفید یا خاکستری روی ممبران | افزایش فشار ورودی، افت تولید | بررسی pH و سختی کل، افزایش ΔP |
فولینگ آلی (Organic) | مواد آلی محلول، تانن، ترکیبات نفتی | لایه قهوهای یا زرد رنگ چسبناک | افت تدریجی دبی، افزایش SDI | آنالیز TOC و COD آب خام |
فولینگ میکروبی (Biofouling) | باکتری، جلبک، قارچ | لایه لزج و بدبو | افت شدید دبی، افزایش ΔP | تست میکروبیولوژی و مشاهده ظاهری |
فولینگ سیلیکا (Silica Fouling) | دیاکسید سیلیسیم | سطح زبر و مات | کاهش شدید دبی، سختی شستشو | بررسی غلظت SiO₂ در آب تغذیه |
فولینگ فلزی | آهن، منگنز، آلومینیوم | رنگ نارنجی، قهوهای یا سیاه | گرفتگی موضعی و دائمی | آنالیز Fe و Mn در آب خام |
TDS چیست؟ راهنمای جامع املاح، سختی آب، آلایندهها و شاخصهای کیفیت آب آشامیدنی

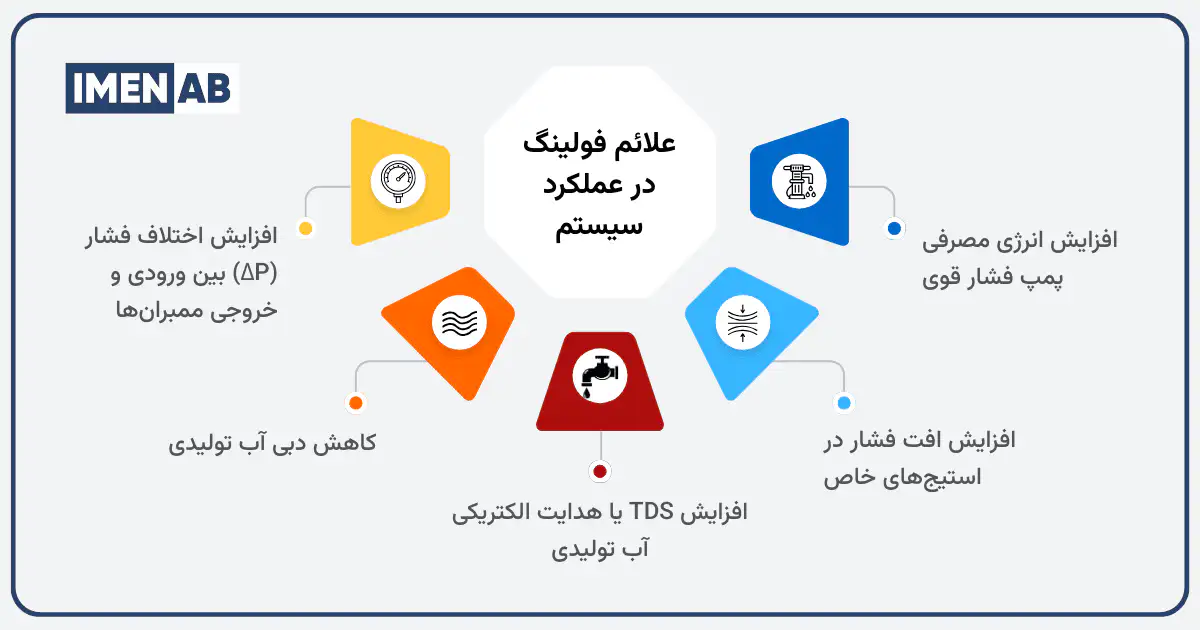

علائم فولینگ در عملکرد سیستم
مهندسان بهرهبردار معمولاً با مشاهده تغییرات زیر، متوجه فولینگ ممبران میشوند:
- افزایش اختلاف فشار (ΔP) بین ورودی و خروجی ممبرانها
- کاهش دبی آب تولیدی (Permeate Flow)
- افزایش TDS یا هدایت الکتریکی آب تولیدی
- افزایش افت فشار در استیجهای خاص
- افزایش انرژی مصرفی پمپ فشار قوی
در سیستمهای سالم، ΔP معمولاً کمتر از ۱ بار است. اگر این مقدار به بیش از ۱.۵ تا ۲ بار برسد، احتمال فولینگ بالاست.
هر نوع گرفتگی فیلتر ممبران نیاز به رویکرد خاصی در پیشتصفیه و شستشوی شیمیایی دارد.
ضریب فولینگ و مقاومت ممبران: ابزارهای کلیدی برای پیش بینی و پایش عملکرد
ضریب فولینگ (Fouling Factor) یک پارامتر کمی است که شدت گرفتگی را اندازه گیری می کند. این شاخص برای مهندسان یک ابزار حیاتی است تا قبل از افت شدید عملکرد، برای شستشو اقدام کنند. ضریب فولینگ اغلب به صورت نسبت شار نفوذ نرمالشده (NPF) محاسبه می شود:
NPF = (Fluxactual ÷ Fluxinitial) × (Concentration & Temperature Correction Factors)
Fluxactual: measured flux | Fluxinitial: baseline flux
از این فرمول میتوان نتیجه گرفت که ضریب فولینگ ۱.۰۰ برای غشاهای نو ایدهآل است، اما در عمل، پس از ۶ ماه ممکن است به ۰.۸۵ تا ۰.۹۰ برسد. کاهش NPF به زیر ۰.۷۵ میتواند نشاندهنده نیاز به تمیزکاری فوری باشد. این ضریب در طراحی سیستمها حیاتی است؛ مثلاً در یک مطالعه، استفاده از شاخص گرفتگی (مانند شاخص دانسیته سیلت – SDI) پیش بینیپذیری گرفتگی را تا ۲۵ درصد افزایش داده است.
محاسبه ضریب فولینگ نیاز به دادههای عملیاتی مداوم دارد: نظارت بر فشار دیفرانسیل، شار نفوذ و شاخص SDI ورودی. همچنین، مقاومت غشا به دو بخش تقسیم میشود: مقاومت ذاتی غشا (Rm) و مقاومت ناشی از فولینگ (Rf). هدف مهندسان همیشه به حداقل رساندن مقاومت فولینگ است تا انرژی مصرفی سیستم پایین بماند.
راهکارهای عملیاتی برای رفع گرفتگی ممبران: استراتژیهای پیشگیرانه و روشهای شیمیایی
رفع گرفتگی ممبران ترکیبی از پیشگیری و درمان است و در سیستمهای صنعتی، پیشگیری همیشه مقرونبهصرفهتر از درمان است.
- پیشتصفیه جامع: این مرحله، خط دفاعی اول است. استفاده از فیلتراسیونهای عمیق مانند کربن اکتیو یا اولترافیلتراسیون مقدماتی (UF) و تزریق مواد شیمیایی میتواند گرفتگی را تا ۵۰ درصد کاهش دهد. کاهش SDI ورودی به زیر ۳ برای غشاهای RO ضروری است.
- شستشوی فیزیکی (Backwashing): شستشو با آب بدون یون (اتو فلاش) شار نفوذ را تا ۸۰ درصد بازیابی میکند.
- شستشوی شیمیایی (CIP – Cleaning In Place): این روش برای رفع گرفتگی فیلتر ممبران پیشرفتهتر است. شستشو با مواد شیمیایی تخصصی شرکت ایمن آب کاژه برای رسوب معدنی (Scaling) و محلولهای قلیایی برای بایوفولینگ و گرفتگیهای آلی میتواند تا ۹۵ درصد شار نفوذ را بازیابی کند.
- دوزینگ بایوسایدها: برای کنترل بایوفولینگ، دوزینگ مداوم یا متناوب بایوسایدها (Biocides) مانند کلرامین ضروری است.

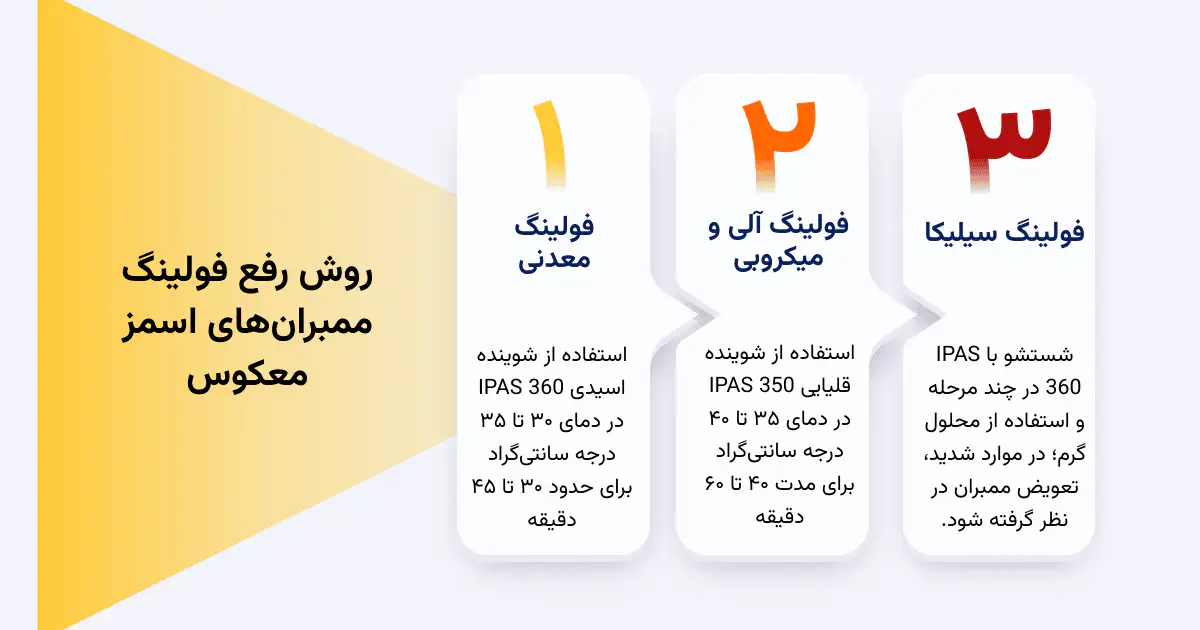

روش رفع فولینگ ممبرانها
شستشوی ممبرانها (CIP) باید با توجه به نوع فولینگ، دما و pH محلول شستشو انجام شود. استفاده از مواد شیمیایی تصفیه آب نامناسب یا غلظت نادرست ممکن است به ممبران آسیب بزند.
- فولینگ معدنی:
- محلول پیشنهادی: شوینده اسیدی (IPAS 360)
- دما: ۳۰ تا ۳۵ درجه سانتیگراد
- pH محلول: حدود 2
- زمان شستشو: ۳۰ تا ۴۵ دقیقه
- نکته: برای سولفات باریم، محلول باید تازه و بدون فسفات باشد.
- فولینگ آلی و میکروبی:
- محلول پیشنهادی: شوینده قلیایی (IPAS 350)
- دما: ۳۵ تا ۴۰ درجه سانتیگراد
- pH محلول: 10 تا 11
- زمان شستشو: 40 تا 60 دقیقه
- نکته: در فولینگ میکروبی، قبل از شستشو از محلول بیوساید استفاده نکنید مگر ممبران از نوع مقاوم باشد.
- فولینگ سیلیکا:
- سخت ترین نوع فولینگ است.
- شستشو با IPAS 360 در چند مرحله و استفاده از محلول گرم توصیه میشود.
- در موارد شدید، تعویض ممبران ممکن است ضروری باشد.
رسوب ممبران: مدیریت اسکیلینگ، فناوری ضد رسوب و نوآوریهای آینده
رسوب ممبران (Scaling) زیرمجموعه گرفتگی غیرآلی (Inorganic Fouling) است و اغلب در غلظتهای بالای سختی آب (کلسیم و منیزیم) یا در دمای بالا رخ می دهد. عوامل مؤثر شامل pH بالای ۷.۵، دمای بیش از ۳۰ درجه سلسیوس و نرخ بازیافت بالای ۷۵ درصد است. این عوامل، غلظت نمکها را از حد انحلال پذیری بالاتر برده و باعث تبلور آنها بر روی سطح غشا میشوند.
مهم ترین راهکارها برای کنترل و ضد رسوب ممبران عبارتند از:
- خرید آنتی اسکالانت و استفاده از آن: تزریق مواد شیمیایی ضد رسوب ممبران مانند پلیاکریلاتها و پلی کربوکسیلیکها میتواند رسوب را تا ۹۰ درصد جلوگیری کند. این مواد با جلوگیری از رشد کریستالهای نمک، آنها را به صورت معلق در آب حفظ میکنند.
قدرت بازدارندگی انواع آنتی اسکالانتهای شرکت ایمن آب کاژه با مدلهای (IPAS 110/130/150) جهت انواع آبهای شور و نیمه شور و دریایی در آزمایشگاههای معتبر به اثبات رسیده است.
- تنظیم pH: با تزریق اسید کلریدریک یا سولفوریک میتوان pH را کاهش داد تا کربنات کلسیم به CO2 حل شده تبدیل شده و از رسوب جلوگیری شود.
در آینده، ممبرانهای هوشمند با سطوح خودتمیزشونده و ممبرانهای با پوشش نانویی مانند اکسید گرافن که گرفتگی را تا ۶۰ درصد مهار میکنند، تحولآفرین خواهند بود.
آمار و حقایق: نگاهی به واقعیتهای جهانی فولینگ
برای عمق بخشیدن به اهمیت مدیریت فولینگ، به آمار جهانی توجه کنید:
- فولینگ عامل ۳۰ تا ۵۰ درصد افزایش انرژی در سیستمهای RO است.
- در صنعت نمکزدایی جهانی (بیش از ۱۶,۰۰۰ تأسیسات)، فولینگ سالانه بیش از ۱ میلیارد دلار هزینه اضافی ایجاد میکند.
- بایوفولینگ در آب شیرین کن دریایی، عمر مفید غشا را از ۵ سال به طور متوسط به ۳ سال کاهش میدهد.
- در ۴۰ درصد از تأسیسات RO، فولینگ عامل اصلی تعویض زودرس غشاها است.
این آمارها نشان دهنده ضرورت اقدام فوری و سرمایهگذاری در پیش تصفیه اسمز معکوس و راهکارهای کنترل فولینگ است.
جمعبندی
فولینگ ممبران اگرچه چالشی پنهان، اما با دانش و فناوری قابل مدیریت است. از درک عمیق معنی فولینگ تا اجرای دقیق چرخههای رفع گرفتگی ممبران، هر گام به بهینهسازی سیستم و کاهش هزینههای عملیاتی کمک میکند. با تمرکز بر پیشگیری (مانند پیش تصفیه مؤثر و انتخاب ضدرسوب مناسب)، میتوانیم به سمت تصفیه آب کارآمدتر و پایدارتر حرکت کنیم. اگر در حال طراحی یا نگهداری سیستم اسمز معکوس هستید، از فولینگ غافل نشوید، چرا که این پدیده میتواند کل پروژه را به چالش بکشد.
کارشناسان شرکت ایمن آب کاژه با استفاده از محلول های شستشوی تخصصی و جلوگیری از رسوب IPAS آماده ارائه خدمات مشاوره و پشتیبانی فنی به صنایع مختلف هستند.
فولینگ اصطلاح کلی برای هر نوع گرفتگی (ذرهای، آلی، بیولوژیکی و معدنی) است، در حالی که رسوب (Scaling) به طور خاص به گرفتگی ناشی از تبلور و انباشت مواد معدنی (مانند کلسیم و سیلیس) بر روی سطح غشا اشاره دارد. رسوب اغلب سختتر و برگشت ناپذیرتر است.
در یک تأسیسات متوسط نمک زدایی، فولینگ میتواند سالانه بین ۵۰۰,۰۰۰ تا ۱ میلیون دلار هزینه (شامل افزایش مصرف انرژی، مواد شیمیایی تمیزکاری و تعویض زودرس غشاها) به سیستم تحمیل کند.
بله، در حال حاضر مدلهای یادگیری ماشین (Machine Learning) بر اساس دادههای سنسورها (فشار، دما، شار) توسعه یافتهاند که میتوانند فولینگ را با دقت بالا (بیش از ۸۵ درصد) پیشبینی کنند، هرچند که تجاریسازی کامل آنها در حال انجام است.
برای غشاهای اسمز معکوس، شاخص SDI ورودی باید همواره زیر ۵ باشد و در حالت ایدهآل زیر ۳ حفظ شود. مقادیر بالای ۵، به خصوص در طولانی مدت، نشاندهنده نیاز به بهبود جدی فرآیند پیش تصفیه (مانند اضافه کردن فیلترهای UF) است.
مهمترین گام، کنترل دوز مواد ضدعفونی کننده (مانند کلر یا کلرامین) در مرحله پیشتصفیه برای جلوگیری از رشد میکروارگانیسمها است، بدون اینکه به خود غشاهای RO آسیب برسد. این فرآیند نیازمند نظارت دقیق بر غلظت و زمان تماس است.
