اسیدشویی دیگ بخار زمانی لازم می‌شود که بازرسی و شواهد فنی نشان دهند رسوبات داخلی به سطحی رسیده‌اند که پاک‌سازی آن‌ها ضروری است و شست‌وشوی شیمیایی (Chemical Cleaning) روش مناسبی برای حذف آن‌هاست. بنابراین نمی‌توان برای همه بویلرها یک فاصله زمانی ثابت مانند «هر شش ماه» یا «سالی یکبار» تعیین کرد.
نوع و مقدار رسوب، جنس سطوح داخلی، فشار و شرایط کاری بویلر، سابقه کیفیت آب و روش تصفیه آب تغذیه همگی در این تصمیم نقش دارند. حتی انتخاب ماده اسیدی نیز باید بعد از شناخت رسوب انجام شود؛ زیرا همه رسوبات ماهیت یکسانی ندارند و هر اسیدی برای هر بویلری مناسب نیست.
در این مقاله بررسی می‌کنیم چه زمانی اسیدشویی دیگ بخار منطقی است، پیش از آن چه اطلاعاتی باید جمع‌آوری شود، مراحل اصولی شستوشو چیست و چگونه می‌توان احتمال تشکیل دوباره رسوب را کاهش داد.
اسیدشویی دیگ بخار چیست؟
اسیدشویی بویلر نوعی رسوب‌زدایی شیمیایی است که برای حل و خارج‌کردن رسوبات معدنی، برخی اکسیدهای فلزی و آلودگی‌های مشخص از سطوح داخلی سمت آب دیگ بخار انجام می‌شود.
اما اسیدشویی اصولی فقط به واردکردن محلول اسیدی داخل بویلر محدود نیست. یک برنامه کامل میتواند شامل بازرسی، شناسایی رسوب، انتخاب ماده، آماده‌سازی و ایزوله‌کردن مدار، اجرای شستوشو، پایش واکنش، تخلیه، آبکشی، خنثیسازی، پسیواسیون (Passivation) در صورت نیاز و بازرسی نهایی باشد.
به همین دلیل، انتخاب و خرید اسید دیسکلر باید بر اساس نوع رسوب و سازگاری با متریال تجهیز انجام شود؛ نه صرفاً بر اساس قدرت اسیدی یا سرعت ظاهری حل‌کردن رسوب.
چرا رسوب داخل دیگ بخار مشکل‌ساز است؟
سطوح داخلی بویلر باید حرارت را از فلز به آب منتقل کنند. تشکیل یک لایه رسوب روی این سطوح میتواند مقاومت حرارتی ایجاد کند و انتقال حرارت را مختل سازد.
در این شرایط ممکن است دمای فلز در نقاط رسوب‌گرفته افزایش یابد. علاوه بر افت انتقال حرارت، رسوب میتواند محیط مناسبی برای تمرکز مواد محلول و ایجاد خوردگی زیر رسوب (Under-deposit Corrosion) فراهم کند.
رسوبات داخل بویلر نیز الزاماً فقط آهکی نیستند. بسته به کیفیت آب و شرایط بهرهبرداری ممکن است ترکیباتی از موارد زیر دیده شوند:
کلسیم و منیزیم؛
ترکیبات فسفاتی؛
اکسیدها و محصولات خوردگی آهن؛
سیلیس و ترکیبات سیلیکاتی؛
مس و محصولات خوردگی آن؛
لجن و ذرات حمل‌شده با آب؛
روغن یا آلاینده‌های فرایندی.
شناخت همین ترکیب، یکی از مهم‌ترین مراحل قبل از انتخاب روش شستوشو است.

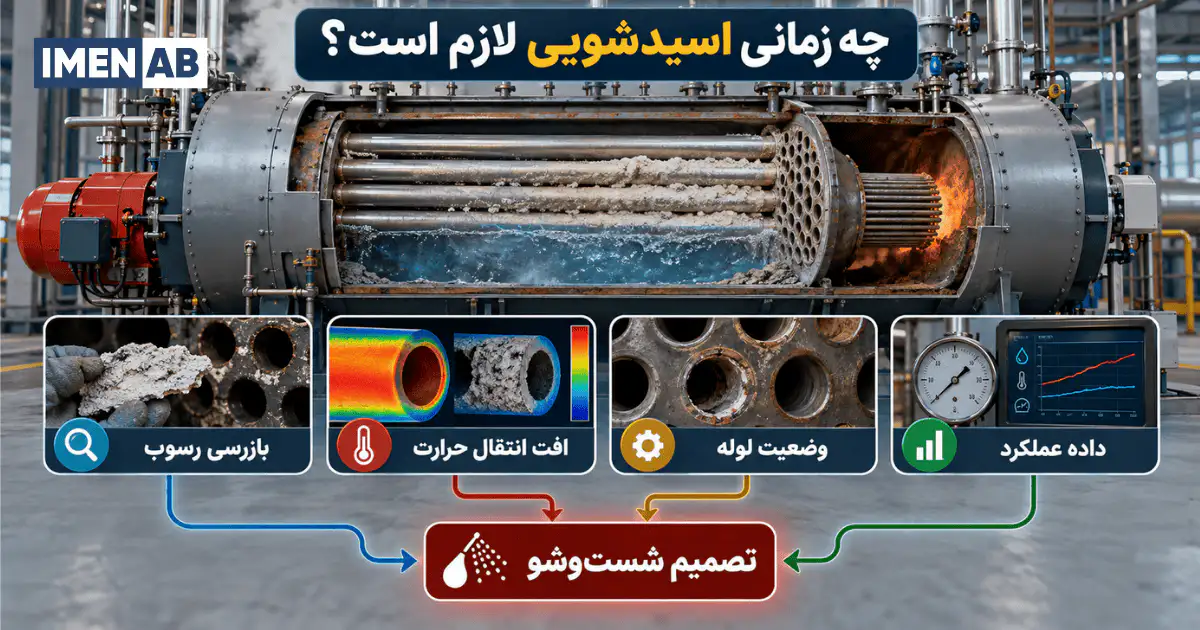

چه زمانی اسیدشویی دیگ بخار لازم است؟
پاسخ کوتاه این است: وقتی وضعیت واقعی بویلر نشان دهد مقدار و نوع رسوب، شست‌وشوی شیمیایی را توجیه می‌کند.
گذشت زمان از آخرین اسیدشویی به‌تنهایی معیار کافی نیست. در یک سیستم با تصفیه آب و بهرهبرداری مناسب ممکن است تجمع رسوب بسیار آهسته باشد؛ در مقابل، ورود سختی یا آلودگی به آب تغذیه میتواند سرعت تشکیل رسوب را به‌طور محسوسی افزایش دهد.
جدول زیر نشان می‌دهد هر نشانه چه ارزشی در تصمیم‌گیری دارد:
| نشانه یا داده | چه چیزی به ما می‌گوید؟ | آیا به‌تنهایی اسیدشویی را اثبات می‌کند؟ |
|---|---|---|
| مشاهده رسوب در بازرسی داخلی | وجود تجمع روی سطوح را تأیید می‌کند | خیر؛ نوع و مقدار آن نیز مهم است |
| نمونهبرداری از تیوب | امکان بررسی مقدار و ترکیب رسوب را می‌دهد | یکی از قوی‌ترین مبانی تصمیم است |
| افت ظرفیت تولید بخار | احتمال اختلال در انتقال حرارت یا عملکرد را مطرح می‌کند | خیر |
| افزایش مصرف سوخت | ممکن است با افت انتقال حرارت مرتبط باشد | خیر؛ احتراق و عوامل دیگر نیز باید بررسی شوند |
| افزایش دمای فلز یا نقاط داغ | میتواند با محدودشدن انتقال حرارت مرتبط باشد | نیازمند بررسی فنی است |
| سابقه ورود سختی یا آلودگی | احتمال تشکیل رسوب را افزایش می‌دهد | خیر؛ وضعیت واقعی بویلر باید بررسی شود |
| مدت کارکرد از آخرین شستوشو | برای تحلیل روند مفید است | به‌تنهایی معیار مناسبی نیست |
مشاهده رسوب در بازرسی داخلی
اگر در زمان توقف و بازرسی، تجمع رسوب روی تیوب‌ها، درام یا سایر سطوح سمت آب مشاهده شود، باید شدت و گستردگی آن بررسی شود.
ظاهر رسوب اطلاعات اولیه می‌دهد، اما نمی‌توان فقط از روی رنگ یا شکل ظاهری، ترکیب دقیق آن و ماده مناسب برای شستوشو را تعیین کرد.
نمونهبرداری از تیوب و اندازه‌گیری رسوب
در بویلرهایی که تصمیم شستوشو اهمیت بیشتری دارد، می‌توان از نقاط مناسب نمونه تیوب برداشت و میزان رسوب تجمع‌یافته را اندازه‌گیری کرد. آنالیز شیمیایی رسوب نیز مشخص می‌کند چه ترکیباتی سهم اصلی را دارند.
نمونهبرداری تیوب (Tube Sampling) به‌خصوص در نقاط با بار حرارتی بالا میتواند دید دقیق‌تری از شرایط واقعی سطح داخلی ایجاد کند.
عدد حاصل از یک بویلر را نیز نباید مستقیماً به تمام بویلرها تعمیم داد. طراحی، فشار کاری، شار حرارتی، محل نمونه و ماهیت رسوب روی اهمیت یک مقدار مشخص رسوب اثر می‌گذارند.
افت عملکرد؛ نشانه است، نه تشخیص قطعی
افزایش مصرف سوخت، افت تولید بخار یا افزایش زمان رسیدن به شرایط کاری می‌توانند با رسوب مرتبط باشند، اما این علائم اختصاصی نیستند.
اختلال در مشعل و احتراق، دوده و رسوبات سمت آتش، تغییر بار کاری، مشکلات کنترلی و شرایط نامناسب آب نیز می‌توانند علائم مشابه ایجاد کنند.
بنابراین نباید از رابطه‌ای مانند:
مصرف سوخت بالا رفته، پس دیگ باید اسیدشویی شود
استفاده کنیم.
ابتدا باید علت افت عملکرد مشخص شود.
آیا هر رسوبی را می‌توان با اسید پاک کرد؟
خیر. اصطلاح «رسوب» مجموعه‌ای از مواد با ترکیب‌های متفاوت را پوشش می‌دهد.
رسوبات کربناتی رفتار متفاوتی با رسوبات غنی از اکسید آهن یا سیلیس دارند. وجود روغن و آلودگی آلی نیز میتواند برنامه شستوشو را تغییر دهد و در برخی شرایط، قبل از مرحله اسیدی به پاک‌سازی قلیایی نیاز باشد.
به همین دلیل قبل از انتخاب ماده باید سه سؤال پاسخ داده شوند:
رسوب از چه موادی تشکیل شده است؟
چه متریال‌هایی در تماس با محلول قرار می‌گیرند؟
کدام روش میتواند رسوب را با حداقل ریسک برای تجهیز حذف کند؟
قدرت بیشتر اسید الزاماً به معنی انتخاب بهتر نیست. محلولی که رسوب را سریع حل می‌کند اما هم‌زمان نرخ خوردگی فلز را افزایش می‌دهد، انتخاب مناسبی برای بویلر نیست.
قبل از اسیدشویی چه اطلاعاتی باید بررسی کنیم؟
قبل از طراحی عملیات، بهتر است حداقل موارد زیر مشخص باشند:
نوع و ساختار بویلر؛
فشار و شرایط بهرهبرداری؛
جنس تیوب‌ها و سایر اجزای در تماس با محلول؛
محل تجمع رسوب؛
مقدار تقریبی رسوب؛
ترکیب رسوب در صورت امکان؛
سابقه کیفیت آب تغذیه؛
وضعیت واحد پیش‌تصفیه؛
سوابق مواد شیمیایی مورد استفاده؛
سابقه شست‌وشوی قبلی؛
مسیرهای گردش، هواگیری و تخلیه؛
روش جمع‌آوری و دفع محلول مصرف‌شده؛
محدودیت‌های اعلام‌شده توسط سازنده بویلر.
هرچه این اطلاعات کامل‌تر باشند، انتخاب روش شستوشو قابل دفاع‌تر خواهد بود.
اسید مناسب برای اسیدشویی دیگ بخار چگونه انتخاب می‌شود؟
باید بدانیم که گزاره‌ی «بهترین اسید برای همه بویلرها» حقیقت ندارد.
در شست‌وشوی شیمیایی تجهیزات بخار، بسته به ماهیت رسوب و متریال ممکن است از اسیدهای معدنی، اسیدهای آلی یا مواد کمپلکس‌کننده استفاده شود. نوع بازدارنده خوردگی (Corrosion Inhibitor)، شرایط عملیات و روش پایش نیز باید متناسب با همین انتخاب تعیین شوند.
برای مثال، محلولی که برای رسوبات عمدتاً کربناتی مناسب است ممکن است برای یک رسوب پیچیده حاوی سیلیس، مس یا مقدار بالای اکسید آهن انتخاب مطلوبی نباشد.
در پروژه‌هایی که علاوه بر دیگ بخار، تجهیزات حرارتی دیگری نیز با رسوب مواجه هستند، اصول تشخیص و انتخاب ماده اهمیت مشابهی دارند؛ هرچند شرایط اجرایی تجهیزات متفاوت است. برای نمونه، در راهنمای اسیدشویی چیلر جذبی نیز انتخاب روش رسوب‌زدایی باید با جنس تجهیز و ماهیت رسوب هماهنگ شود.
اگر هدف بررسی مجموعه مواد قابل استفاده در نگهداری سیستم‌های صنعتی باشد، صفحه مواد شیمیایی تصفیه آب مسیر کامل‌تری برای مشاهده گروه‌های مختلف مواد فراهم می‌کند.

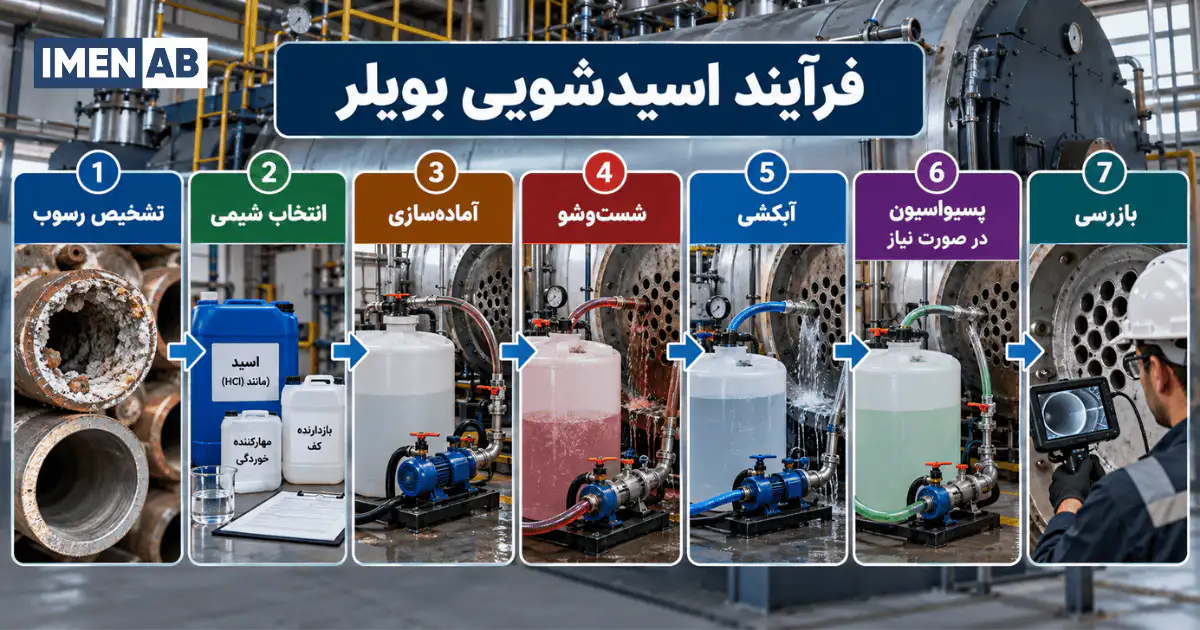

مراحل اسیدشویی دیگ بخار چگونه است؟
جزئیات اجرایی برای هر بویلر متفاوت است و غلظت، دما، مدت تماس یا مقدار ماده را نمی‌توان بدون بررسی پروژه به‌صورت عمومی تعیین کرد. با این حال، منطق یک عملیات اصولی معمولاً مراحل زیر را دارد.
۱. بازرسی و تشخیص رسوب
ابتدا باید مشخص کنیم آیا رسوب واقعاً وجود دارد، چه قسمت‌هایی را درگیر کرده و شدت آن چقدر است.
در صورت نیاز، نمونه رسوب یا تیوب بررسی می‌شود تا ماهیت آلودگی بهتر مشخص شود.
۲. انتخاب ماده و تدوین روش اجرایی
پس از شناسایی رسوب، ماده شیمیایی و روش شستوشو انتخاب می‌شوند.
در این مرحله باید سازگاری محلول با فولاد، آلیاژها، شیرآلات، آب‌بندی‌ها و سایر اجزایی که احتمال تماس دارند بررسی شود.
غلظت اسید دیسکلر مصرفی، بازدارنده خوردگی، دما، مدت تماس و معیار پایان عملیات باید در روش اجرایی همان پروژه تعریف شوند.
۳. ایزوله‌کردن و آماده‌سازی مدار
بویلر باید مطابق طرح اجرایی از بخش‌هایی که نباید در معرض ماده شیمیایی قرار بگیرند جدا شود.
مسیرهای ورود محلول، برگشت، هواگیری، نمونهبرداری و تخلیه نیز باید مشخص باشند. نقاط کم‌جریان یا بخش‌هایی که احتمال باقی‌ماندن محلول در آن‌ها وجود دارد باید از قبل شناسایی شوند.
۴. پیش‌شست‌وشو در صورت نیاز
اگر روغن، گریس یا آلودگی آلی روی سطوح وجود داشته باشد، ممکن است قبل از مرحله اسیدی نیاز به شست‌وشوی دیگری باشد.
وجود یک فیلم روغنی روی سطح میتواند تماس ماده رسوب‌زدا با رسوب را محدود کند و نتیجه عملیات را تغییر دهد.
۵. تماس کنترل‌شده محلول با سطوح
دو رویکرد کلی وجود دارد:
گردش محلول: محلول در یک مسیر مشخص از بویلر عبور داده می‌شود.
پرکردن و خیساندن: محلول برای مدت تعیین‌شده در بخش موردنظر باقی می‌ماند.
انتخاب میان این دو روش به طراحی تجهیز، امکان ایجاد مسیر گردش و شرایط رسوب وابسته است.
۶. پایش فرایند شستوشو
عملیات نباید صرفاً بر اساس گذشت زمان ادامه پیدا کند.
پارامترهای تعریف‌شده در روش اجرایی باید پایش شوند تا مشخص شود واکنش رسوب‌زدایی چگونه پیش می‌رود و چه زمانی به نقطه پایان رسیده است.
این کنترل همچنین برای جلوگیری از ادامه غیرضروری تماس اسید با فلز اهمیت دارد.
۷. تخلیه و آبکشی کامل
بعد از پایان مرحله شیمیایی، محلول مصرف‌شده تخلیه می‌شود و سیستم مطابق روش تعیین‌شده آبکشی خواهد شد.
یکی از ریسک‌های مهم، باقی‌ماندن ماده اسیدی در نقاطی از مدار است که جریان آبکشی مناسبی ندارند. چنین شرایطی میتواند بعد از اتمام عملیات نیز خوردگی را ادامه دهد.
۸. خنثیسازی و پسیواسیون
خنثیسازی پس از اسیدشویی و پسیواسیون یک مفهوم نیستند.
خنثیسازی به کنترل و حذف شرایط اسیدی باقی‌مانده مربوط می‌شود. پسیواسیون با ایجاد یا بازسازی شرایط محافظ روی سطح فلزی ارتباط دارد.
پس از برخی روش‌های اسیدشویی، ممکن است پسیواسیون سطح ضروری باشد. روش مناسب باید بر اساس متریال، ماده مصرفی و دستورالعمل شستشو تعیین شود.
در نتیجه، صرفاً رسیدن آب خروجی به یک pH مشخص را نمی‌توان بدون بررسی سایر معیارها معادل پایان کامل عملیات دانست.
۹. بازرسی نهایی و بازگشت به سرویس
قبل از راه‌اندازی مجدد باید بررسی شود:
رسوب هدف تا سطح مورد انتظار حذف شده است؛
ذرات و لجن آزادشده در سیستم باقی نمانده‌اند؛
محلول شستوشو به‌طور کامل خارج شده است؛
نشانه غیرعادی از حمله خوردگی مشاهده نمی‌شود؛
بویلر برای راه‌اندازی مطابق روش بهرهبرداری آماده است.
در تجهیزات حساس ممکن است بازرسی داخلی، دوربین بازرسی یا نمونهبرداری تکمیلی لازم باشد.
اسیدشویی غیراصولی چه خطراتی دارد؟
اسیدشویی یک عملیات شیمیایی کنترل‌شده است و اجرای اشتباه آن میتواند خسارتی بیشتر از خود رسوب ایجاد کند.
مهم‌ترین ریسک‌ها عبارت‌اند از:
خوردگی فلز پایه؛
آسیب به متریال ناسازگار؛
خوردگی موضعی؛
باقی‌ماندن اسید در نقاط کم‌جریان؛
پسیواسیون ناقص؛
آسیب به آب‌بندی‌ها و تجهیزات جانبی؛
تماس افراد با مواد خورنده؛
تولید بخار یا گازهای نامطلوب در حین واکنش؛
مدیریت نامناسب پساب شیمیایی.
هشدار ایمنی: غلظت اسید، دما، زمان تماس، مقدار بازدارنده خوردگی، ترتیب افزودن مواد و روش خنثیسازی باید برای همان تجهیز و ماده شیمیایی تعیین شوند. اجرای نسخه‌های عمومی بدون شناخت متریال و رسوب میتواند هم به بویلر و هم به افراد آسیب وارد کند.
تفاوت اسیدشویی با جلوگیری از رسوب چیست؟
اسیدشویی یک اقدام اصلاحی است؛ یعنی رسوبی را که قبلاً تشکیل شده حذف می‌کند.
کنترل سختی، تصفیه آب تغذیه و برنامه شیمی آب اقدامات پیشگیرانه هستند و هدف آن‌ها کاهش سرعت تشکیل رسوب جدید است.
این دو را نباید جایگزین یکدیگر بدانیم.
بعد از شست‌وشوی موفق، اگر علت اصلی تشکیل رسوب برطرف نشود، احتمال بازگشت همان مشکل وجود دارد. به همین دلیل استفاده درست از مواد ضد رسوب دیگ بخار یا سایر برنامههای شیمی آب باید بر اساس آنالیز آب، فشار کاری و شرایط بویلر بررسی شود؛ نه به‌صورت یک نسخه ثابت برای تمام سیستم‌ها.
بعد از اسیدشویی، علت ایجاد رسوب را پیدا کنید
این مرحله از خود شستشوی شیمیایی کم‌اهمیت‌تر نیست.
اگر بویلر بعد از مدتی دوباره با رسوب شدید مواجه شود، فقط تکرار اسیدشویی راه‌حل پایدار نیست. باید مشخص شود مواد رسوب‌زا از کجا وارد سیستم شده‌اند یا چرا در بویلر تجمع پیدا کرده‌اند.
مواردی که معمولاً باید بررسی شوند شامل این مواردند:
سختی آب جبرانی
ورود کلسیم و منیزیم یکی از مسیرهای مهم تشکیل رسوبات معدنی است. اگر بویلر از آب نرم‌شده استفاده می‌کند، عملکرد سختی‌گیر رزینی و سختی آب خروجی آن باید کنترل شود.
اگر ظرفیت سختی‌گیر متناسب با دبی، سختی آب و دوره احیا نباشد، احتمال نشت سختی افزایش پیدا می‌کند. برای برآورد اولیه ظرفیت می‌توان از محاسبه‌گر ظرفیت سختی‌گیر رزینی استفاده کرد؛ طراحی نهایی همچنان باید با شرایط واقعی پروژه تطبیق داده شود.
کیفیت آب تغذیه
تغییر منبع آب، عملکرد نامناسب پیش‌تصفیه یا ورود آهن و سایر آلاینده‌ها میتواند نوع و سرعت رسوب‌گذاری را تغییر دهد.
کنترل بلودان
بلودان برای کنترل غلظت مواد محلول و مواد تجمع‌یافته در آب بویلر استفاده می‌شود. بلودان کمتر یا بیشتر از نیاز میتواند پیامدهای بهرهبرداری متفاوتی ایجاد کند و باید بر اساس کیفیت آب و شرایط بویلر تنظیم شود.
آلودگی کندانس برگشتی
کندانس برگشتی میتواند در صورت آلودگی، مواد ناخواسته را دوباره وارد مدار آب و بخار کند. تغییر ناگهانی کیفیت کندانس باید به‌عنوان یک علت احتمالی بررسی شود.
خوردگی مدار آب تغذیه
همه رسوبات از سختی آب ناشی نمی‌شوند. محصولات خوردگی خطوط، تجهیزات آب تغذیه و خود بویلر نیز می‌توانند در سطوح حرارتی تجمع پیدا کنند.
کنترل اکسیژن محلول یکی از بخش‌های برنامه خوردگی آب تغذیه است و بسته به طراحی سیستم می‌توان استفاده از اکسیژن‌زدا را در کنار سایر روش‌های کنترل خوردگی بررسی کرد.
چگونه احتمال نیاز دوباره به اسیدشویی را کاهش دهیم؟
هدف یک برنامه نگهداری مناسب این نیست که بویلر را مرتب اسیدشویی کنیم؛ هدف باید کاهش تشکیل رسوب تا حد ممکن و تشخیص آن قبل از ایجاد آسیب باشد.
برای این کار پیشنهاد می‌کنیم:
کیفیت آب جبرانی و آب تغذیه به‌صورت روندی ثبت شود؛
سختی خروجی واحد سختی‌گیر پایش شود؛
تغییرات هدایت الکتریکی و سایر پارامترهای کلیدی ثبت شوند؛
بلودان بر اساس شرایط واقعی تنظیم شود؛
عملکرد برنامه شیمی آب ارزیابی شود؛
کیفیت کندانس برگشتی پایش شود؛
وضعیت رسوب در هر بازرسی ثبت و با دوره قبل مقایسه شود؛
علت هر افزایش غیرعادی رسوب قبل از برنامه‌ریزی شست‌وشوی بعدی بررسی شود.
ثبت روند داده‌ها بسیار ارزشمندتر از اتکا به یک بازه زمانی ثابت است.
جمع‌بندی
اسیدشویی دیگ بخار زمانی باید انجام شود که بازرسی، نمونهبرداری یا سایر شواهد فنی نشان دهند تجمع رسوب به مرحله‌ای رسیده که شست‌وشوی شیمیایی لازم است.
برای همه بویلرها نمی‌توان یک زمان، اسید، غلظت یا روش ثابت تعیین کرد. نوع رسوب، مقدار آن، متریال، طراحی تجهیز، فشار کاری، کیفیت آب تغذیه و سابقه بهرهبرداری باید قبل از تصمیم نهایی بررسی شوند.
فرایند اصولی از تشخیص شروع می‌شود، با انتخاب ماده و اجرای کنترل‌شده ادامه پیدا می‌کند و با آبکشی، پسیواسیون در صورت نیاز، بازرسی نهایی و اصلاح علت رسوب پایان می‌یابد.
اگر برای بویلر شما نیاز به اسیدشویی مطرح شده است، اطلاعاتی مانند نوع و فشار کاری دیگ، سابقه بهرهبرداری، آنالیز آب، تصاویر یا نمونه رسوب و وضعیت سیستم تصفیه آب را در اختیار واحد فنی ما قرار دهید تا قبل از انتخاب ماده، شرایط واقعی تجهیز بررسی شود.
سوالات متداول
بازه ثابتی برای همه بویلرها وجود ندارد. زمان شستوشو باید بر اساس وضعیت رسوب، سابقه بهرهبرداری، کیفیت آب، نتایج بازرسی و در تجهیزات حساستر، نمونهبرداری از تیوب تعیین شود.
یک اسید واحد برای همه بویلرها بهترین نیست. انتخاب ماده به نوع رسوب، مقدار آن، جنس سطوح داخلی و شرایط Cleaning وابسته است. ابتدا باید رسوب و متریال بررسی شوند و سپس ماده مناسب انتخاب شود.
اسید هیدروکلریک میتواند در برخی برنامههای صنعتی شستوشو استفاده شود، اما استفاده مستقیم و کنترلنشده از اسید خام برای هر بویلری قابل توصیه نیست. غلظت، بازدارنده خوردگی، نوع رسوب و سازگاری متالورژیکی باید بررسی شوند.
الزاماً خیر. بسته به روش شستوشو و ماده مصرفی ممکن است پس از تخلیه و آبکشی، پسیواسیون سطح نیز لازم باشد. روش پایان عملیات باید در دستور اجرایی همان پروژه مشخص شود.
بازرسی داخلی، مقدار و ماهیت رسوب، سابقه کیفیت آب و در صورت نیاز نمونهبرداری و آنالیز تیوب، مبنای مناسب‌تری نسبت به تصمیم‌گیری صرفاً بر اساس مدت کارکرد هستند.
