پایان واکنش اسید با رسوب، پایان عملیات اسیدشویی نیست. بعد از توقف فرآیند، هنوز ممکن است مقداری اسید، نمک‌های حاصل از واکنش، فلزات حل‌شده، لجن و ذرات جداشده داخل مدار باقی مانده باشند. اگر این مواد به‌درستی از سیستم خارج نشوند، تجهیز می‌تواند بعد از یک اسیدشویی ظاهراً موفق همچنان در معرض خوردگی، گرفتگی مجدد یا آلودگی فرآیند قرار بگیرد.

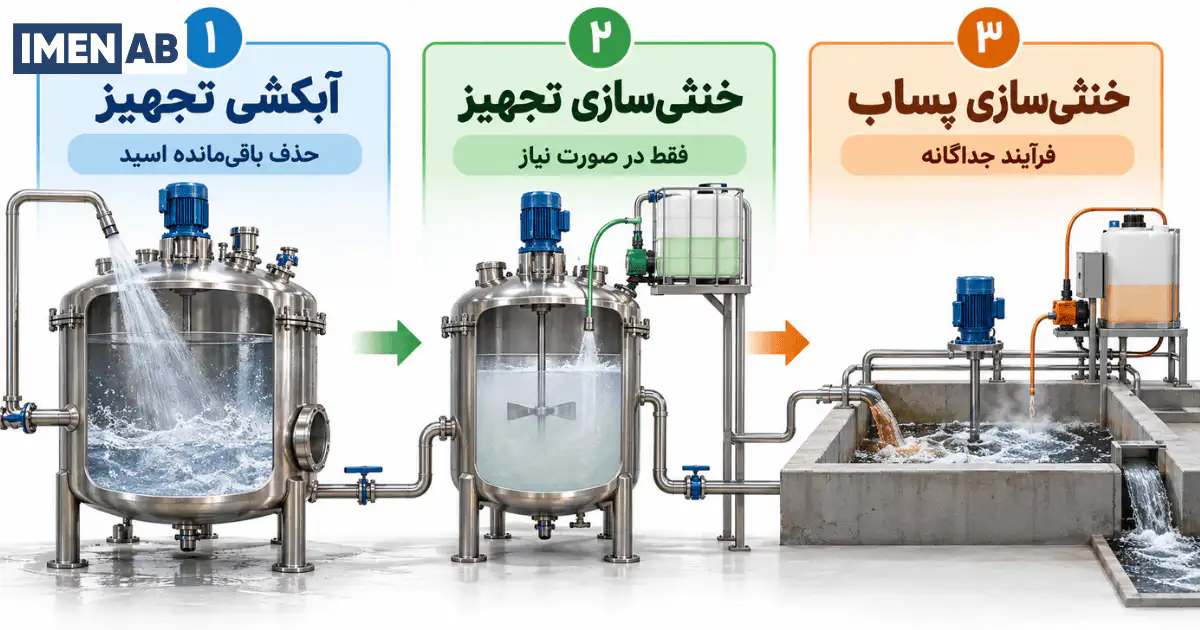

ما بعد از اسیدشویی سه کار متفاوت را از هم جدا می‌کنیم:
آبکشی تجهیز، خنثیسازی داخل تجهیز در صورت نیاز، و مدیریت و خنثیسازی پساب اسیدی.
این سه مرحله هدف و روش یکسانی ندارند. به‌خصوص نباید فرض کنیم که بعد از هر اسیدشویی لازم است یک محلول قلیایی داخل تجهیز گردش داده شود. در بسیاری از تجهیزات، تخلیه و آبکشی کامل مطابق دستور سازنده کافی است؛ در بعضی سیستم‌ها نیز فرآیند خنثیسازی یا پسیواسیون جداگانه تعریف میشود.

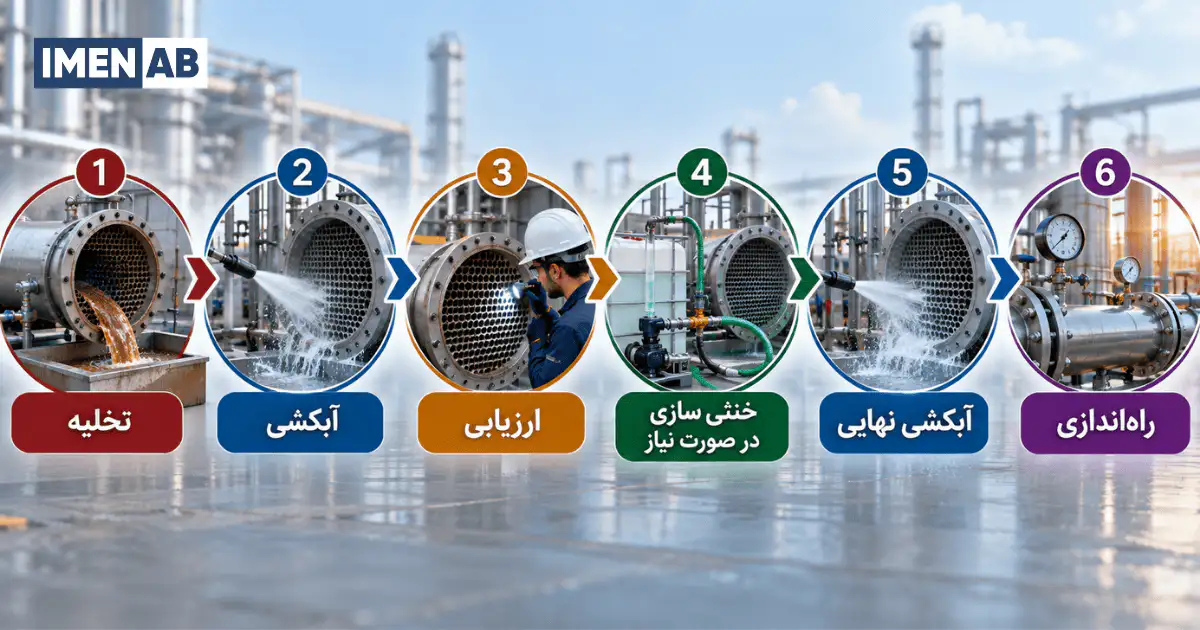

مسیر کلی بعد از اسیدشویی به این شکل است:
تخلیه محلول مصرفشده > آبکشی اولیه > ارزیابی خروجی > خنثیسازی در صورت نیاز > آبکشی نهایی > کنترل تجهیز > راه‌اندازی
پایان اسیدشویی با خاموش‌کردن پمپ تمام نمی‌شود
وقتی تصمیم می‌گیریم واکنش اسیدشویی متوقف شود، داخل مدار فقط «اسید باقیمانده» نداریم.
محلول مصرفشده می‌تواند شامل ترکیبی از این مواد باشد:
- اسید واکنش‌نداده
- نمک‌های حاصل از حل‌شدن رسوب
- یون‌های فلزی
- ذرات و لجن جداشده
- مواد نامحلول باقیمانده
- افزودنی‌های موجود در دیسکلر
به همین دلیل باقی‌گذاشتن محلول در مدار بعد از پایان عملیات می‌تواند مدت تماس سطح تجهیز با محیط اسیدی را بی‌دلیل افزایش دهد.
اگر در عملیات از اسید دیسکلر صنعتی استفاده شده است، مرحله پس از شست‌وشو نیز باید با همان دقت مرحله انتخاب و مصرف ماده اجرا شود. جنس تجهیز، نوع اسید و وضعیت محلول مصرفشده تعیین می‌کنند که بعد از تخلیه چه مراحلی لازم است.
ابتدا محلول مصرفشده را از مدار خارج می‌کنیم
بعد از پایان اسیدشویی، محلول مصرفشده باید به مخزن یا مسیر مشخص‌شده برای جمعآوری پساب هدایت شود.
تخلیه باید تا حد ممکن کامل باشد. در یک مدار واقعی ممکن است مقداری محلول در نقاط زیر باقی بماند:
- قسمت‌های کم‌ارتفاع
- خطوط فرعی
- نقاط مرده
- محفظه شیرها
- کف مبدل یا مخزن
- شیلنگ‌های مدار شست‌وشو
اگر این بخش‌ها در نظر گرفته نشوند، ممکن است آبکشی اصلی انجام شود اما همچنان حجم کوچکی از محلول اسیدی در سیستم باقی بماند.
در این مرحله هدف خنثی‌کردن محلول داخل تجهیز نیست؛ ابتدا باید بیشترین حجم ممکن از ماده مصرفشده از سیستم خارج شود.
آبکشی باید اسید و محصولات رسوب‌زدایی را از مدار خارج کند
پس از تخلیه، آبکشی شروع میشود.
هدف آبکشی فقط بالا بردن pH نیست. آب باید بتواند:
- باقیمانده اسید را خارج کند؛
- نمک‌های محلول حاصل از واکنش را بشوید؛
- ذرات و لجن آزادشده را حمل کند؛
- و مواد شیمیایی باقیمانده در نقاط مختلف مدار را کاهش دهد.
به همین دلیل، کیفیت گردش آب اهمیت دارد.
اگر در مرحله اسیدشویی بعضی مسیرها جریان مناسبی نداشته‌اند، در مرحله آبکشی نیز احتمال باقی‌ماندن ماده در همان نقاط وجود دارد. بنابراین مسیر رفت و برگشت، شیرها و نقاط کم‌جریان باید بررسی شوند.
برای تجهیزاتی مثل مبدل یا چیلر، شکل مدار نیز روی کیفیت آبکشی اثر می‌گذارد. در پروژه‌های تجهیزمحور، اصول اسیدشویی چیلر و نحوه تخلیه و شست‌وشوی همان سیستم باید جداگانه در نظر گرفته شوند.
آب مورد استفاده برای آبکشی باید با تجهیز سازگار باشد
یک کیفیت آب واحد برای تمام تجهیزات صنعتی وجود ندارد.
آب آبکشی باید تمیز باشد و از نظر شیمیایی برای متریال و فرآیند بعدی مشکلی ایجاد نکند. در بعضی تجهیزات آب شبکه ممکن است کافی باشد، در برخی کاربردها کیفیت بالاتری لازم است و در سیستم‌های حساس، ترکیباتی مثل کلر، سختی یا مواد محلول اهمیت بیشتری پیدا می‌کنند.
معیار درست این است:
آبی استفاده شود که هم با متریال تجهیز سازگار باشد و هم پس از شست‌وشو آلودگی جدیدی وارد سیستم نکند.
این موضوع در سیستم‌های غشایی اهمیت بسیار بیشتری دارد که در ادامه جداگانه به آن می‌پردازیم.

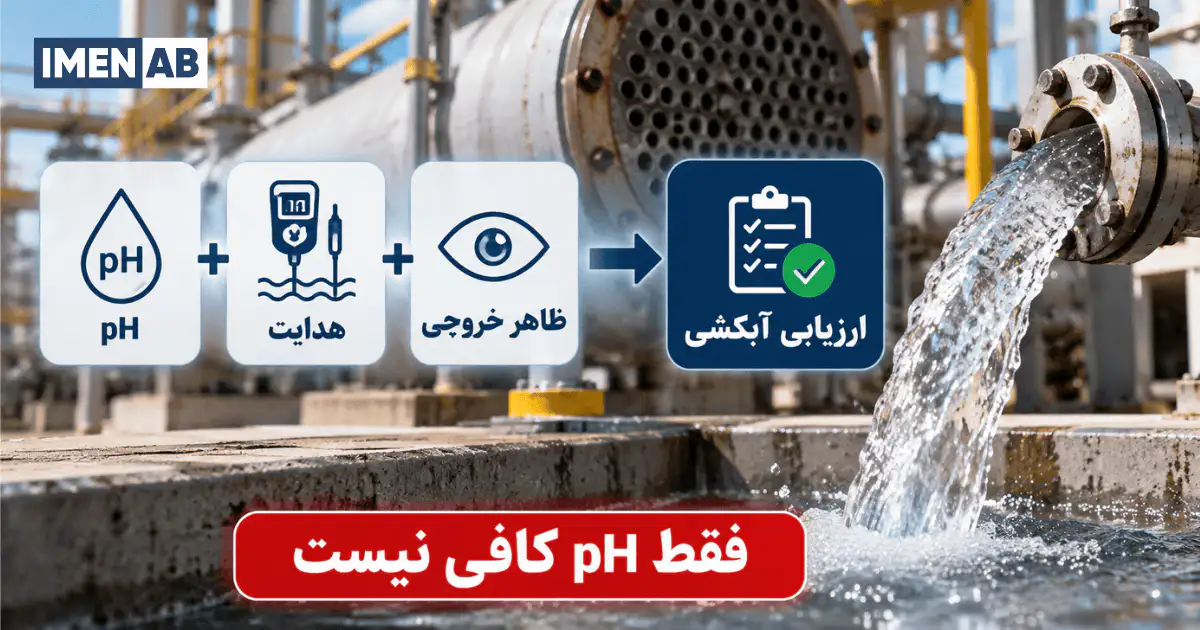

از کجا بفهمیم آبکشی کافی بوده است؟
یکی از خطاهای رایج این است که فقط pH آب خروجی را بررسی کنیم و به‌محض نزدیک‌شدن آن به محدوده معمول، آبکشی را پایان‌یافته بدانیم.
pH شاخص مفیدی است، اما به‌تنهایی همیشه کافی نیست.
در یک سیستم واقعی ممکن است اسیدیته تا حد زیادی کاهش پیدا کرده باشد اما همچنان مقدار قابل‌توجهی نمک، فلز حل‌شده یا ذرات حاصل از اسیدشویی داخل مدار وجود داشته باشد.
بسته به حساسیت تجهیز می‌توان چند شاخص را کنار هم بررسی کرد:
- pH آب ورودی و خروجی
- هدایت الکتریکی
- رنگ
- کدورت
- وجود ذرات قابل مشاهده
- باقیمانده ماده شیمیایی خاص، در صورت وجود روش اندازه‌گیری
- وضعیت دبی و فشار
برای مثال، اگر pH خروجی تقریباً به آب ورودی نزدیک شده اما هدایت الکتریکی هنوز بسیار بالاتر است، احتمال دارد مقدار قابل‌توجهی مواد محلول همچنان در سیستم وجود داشته باشد.
در نتیجه:
هدف آبکشی فقط رفع حالت اسیدی نیست؛ باید محصولات حاصل از شست‌وشو هم از مدار خارج شوند.
آیا بعد از اسیدشویی همیشه باید محلول قلیایی داخل تجهیز بچرخانیم؟
خیر.
نیاز به خنثیسازی شیمیایی داخل خود تجهیز به نوع سیستم بستگی دارد.
در بعضی تجهیزات، تخلیه و آبکشی کامل مطابق دستور محصول و سازنده تجهیز برای پایان عملیات کافی است. در برخی سیستم‌های دیگر، به‌خصوص بعضی تجهیزات فولاد کربنی، ممکن است پس از مرحله اسیدی فرآیند خنثیسازی یا حفاظت سطح تعریف شده باشد.
بنابراین نباید یک نسخه عمومی به شکل:
بعد از هر اسیدشویی، قلیا داخل سیستم بریزید
ارائه کنیم.
قبل از خنثیسازی داخلی باید بدانیم:
- تجهیز از چه متریالی ساخته شده است؛
- اسید استفاده‌شده چه بوده است؛
- آیا دستور سازنده مرحله خنثیسازی تعریف کرده است؛
- آیا بعد از آن مرحله دیگری مثل پسیواسیون لازم است؛
- و محلول خنثیکننده با گسکت‌ها و اجزای مدار سازگار است یا نه.
افزودن یک ماده شیمیایی جدید بدون این بررسی می‌تواند به‌جای حل مشکل، یک ریسک جدید ایجاد کند.
خنثیسازی پساب با خنثیسازی داخل تجهیز فرق دارد
این تفاوت در کار عملی بسیار مهم است.
محلولی که از سیستم تخلیه میشود، یک محلول اسیدی ساده و تمیز نیست. ممکن است علاوه بر اسید باقیمانده شامل فلزات، نمک‌ها، رسوبات حل‌شده و مواد معلق باشد.
بنابراین مدیریت آن دو مرحله دارد:
اصلاح ویژگی شیمیایی پساب
و:
بررسی امکان دفع یا ارسال آن به سیستم تصفیه پساب
صرف رسیدن pH پساب به یک محدوده معمول، به‌تنهایی ثابت نمی‌کند که آن محلول برای تخلیه مستقیم مناسب است. ممکن است فلزات حل‌شده، شوری یا سایر آلاینده‌ها همچنان بالا باشند.
به همین دلیل مقدار و نوع ماده خنثیکننده را هم نمی‌توان با یک فرمول ثابت برای همه پروژهها تعیین کرد.
این تصمیم به عواملی مثل موارد زیر وابسته است:
- نوع و مقدار اسید باقیمانده
- حجم محلول
- ترکیبات حل‌شده
- pH
- شرایط تصفیه‌خانه سایت
- الزامات دفع پساب
واکنش اسید و باز نیز گرمازا است. بنابراین خنثیسازی باید تحت کنترل و در محل مناسب انجام شود، نه با افزودن مقدار زیادی ماده قلیایی به‌صورت ناگهانی.
پسیواسیون همان خنثیسازی نیست
دو مفهوم دیگری که گاهی به‌جای هم استفاده می‌شوند، خنثیسازی و پسیواسیون (Passivation) هستند.
خنثیسازی با هدف کاهش باقیمانده شرایط اسیدی انجام میشود.
پسیواسیون فرآیندی برای ایجاد یا بازیابی لایه محافظ روی سطح فلز است و فقط در سیستم‌هایی انجام میشود که فرآیند فنی آن چنین مرحلهای را تعریف کرده باشد.
در بعضی بویلرها و تجهیزات فولاد کربنی، این مرحله اهمیت ویژه‌ای دارد. اما از این موضوع نباید نتیجه بگیریم که هر مبدل یا هر خط لوله بعد از اسیدشویی نیازمند پسیواسیون است.
پسیواسیون باید تجهیزمحور و فرآیندمحور باشد.
قبل از راه‌اندازی، سیستم را فقط از نظر pH بررسی نکنیم
بعد از آبکشی نهایی، هنوز یک مرحله مهم باقی مانده است: ارزیابی تجهیز قبل از ورود دوباره به سرویس.
مواردی که باید برحسب نوع سیستم بررسی شوند شامل:
- نشتی
- وضعیت گسکت‌ها
- وضعیت شیرها و اتصالات
- خروج ذرات و لجن
- جریان مناسب
- فشار و اختلاف فشار
- وضعیت ظاهری محلول خروجی
- نشانه‌های غیرعادی خوردگی
- باقی‌نماندن محلول در نقاط مرده
در مدارهایی که برای اسیدشویی از تجهیزات کمکی استفاده شده است، سلامت پمپ، ابزار اندازه‌گیری و سایر تجهیزات و قطعات تصفیه آب صنعتی نیز می‌تواند در ارزیابی فرآیند نقش داشته باشد.
برای مثال، اگر بعد از شست‌وشو دبی مورد انتظار برنگشته است، نباید فوراً فرض کنیم آبکشی ناقص بوده؛ ممکن است مسیر، شیر، پمپ یا یکی دیگر از اجزای سیستم نیاز به بررسی داشته باشد.
روش تجهیزات فلزی را به سیستم RO تعمیم ندهیم
اگر شست‌وشو مربوط به سیستم‌های اسمز معکوس باشد، قواعد آبکشی و راه‌اندازی بعد از شست‌وشوی شیمیایی متفاوت است.
ممبران RO نسبت به pH، دما، کلر و برخی ترکیبات شیمیایی محدودیت مشخص دارد. در این سیستم‌ها کیفیت آب مورد استفاده برای شست‌وشو، ترتیب مواد و نحوه خروج محلول از ممبران باید مطابق دستور همان ممبران و سیستم انجام شود.
اگر رسوبات معدنی ممبران با شوینده اسیدی ممبران شسته شده‌اند و قرار است مرحله دیگری از شست‌وشو انجام شود، بین دو ماده باید آبکشی مناسب انجام شود تا دو محلول شیمیایی با یکدیگر مخلوط نشوند.
بنابراین دستور عمومی تجهیزات صنعتی فلزی را نباید به ممبران RO منتقل کنیم.
ترتیب عملی مراحل بعد از اسیدشویی
اگر بخواهیم کل فرآیند را بدون ورود به مقادیر پروژه‌محور خلاصه کنیم، مسیر منطقی این است:
۱. پایان واکنش اسیدشویی
بررسی می‌کنیم که عملیات به نقطه پایان تعریف‌شده رسیده باشد.
۲. تخلیه محلول مصرفشده
محلول تا حد ممکن از تجهیز و نقاط کم‌ارتفاع خارج و برای مدیریت پساب جمعآوری میشود.
۳. آبکشی اولیه
آب تمیز وارد مدار میشود تا اسید، نمک‌ها و مواد جداشده را خارج کند.
۴. ارزیابی خروجی
pH، هدایت، ظاهر آب و در صورت نیاز سایر پارامترها بررسی می‌شوند.
۵. تصمیم درباره خنثیسازی داخلی
اگر فرآیند یا سازنده تجهیز آن را لازم بداند، مرحله خنثیسازی با روش تعریف‌شده انجام میشود.
۶. آبکشی نهایی
باقیمانده مواد شیمیایی مرحله قبل از سیستم خارج میشود.
۷. مدیریت جداگانه پساب
محلول اسیدی مصرفشده و آب‌های اولیه شست‌وشو براساس شرایط سایت مدیریت می‌شوند.
۸. بازرسی و راه‌اندازی
سیستم از نظر نشتی، جریان، فشار و وضعیت عمومی کنترل و سپس وارد سرویس میشود.
خطاهای رایج بعد از اسیدشویی
بخش مهمی از مشکلات پس از اسیدشویی در همان مراحل آخر ایجاد می‌شوند، نه در خود واکنش رسوب‌زدایی.
خطاهای مهم عبارت‌اند از:
- رهاکردن محلول اسیدی داخل تجهیز
- آبکشی کوتاه فقط براساس زمان
- پایان آبکشی فقط براساس pH
- نادیده‌گرفتن لجن و ذرات جداشده
- گردش خودکار محلول قلیایی در هر تجهیز
- خنثیسازی ناگهانی حجم زیاد محلول اسیدی
- تخلیه مستقیم پساب فقط به‌دلیل مناسب‌شدن pH
- راه‌اندازی بدون بررسی نشتی و دبی
- تعمیم دستور مبدل فلزی به ممبران RO
یک فرآیند خوب زمانی تمام میشود که تجهیز واقعاً از آثار ماده شیمیایی و رسوب جداشده پاک شده باشد و برای ورود دوباره به سرویس آماده باشد.
جمع‌بندی
بعد از اسیدشویی، اولین اقدام تخلیه محلول مصرفشده و آبکشی کامل سیستم است. خنثیسازی داخل تجهیز مرحلهای نیست که به‌صورت خودکار برای هر سیستم اجرا شود؛ نیاز به آن باید براساس نوع تجهیز، متریال، اسید مصرفی و دستور فرآیند مشخص شود.
هم‌زمان، محلول تخلیه‌شده باید به‌عنوان یک پساب شیمیایی جداگانه دیده شود. تنظیم pH این پساب تنها یکی از مراحل مدیریت آن است و الزاماً به معنی مجازبودن تخلیه مستقیم نیست.
بنابراین ترتیب صحیح تصمیم‌گیری این است:
تخلیه > آبکشی > ارزیابی > خنثیسازی در صورت نیاز > آبکشی نهایی > مدیریت پساب > راه‌اندازی
و مهم‌تر از همه، پایان آبکشی را فقط با یک عدد pH تعیین نمی‌کنیم؛ وضعیت مواد محلول، ذرات، جریان و شرایط واقعی تجهیز نیز باید در نظر گرفته شوند.
سوالات پرتکرار
خیر. نیاز به خنثیسازی داخلی به نوع تجهیز، متریال، اسید مصرفی و دستور سازنده بستگی دارد. در بعضی تجهیزات آبکشی کامل کافی است.
pH آب خروجی یکی از شاخصهاست، اما بهتر است با وضعیت هدایت الکتریکی، ظاهر خروجی، ذرات و در صورت نیاز باقیمانده مواد شیمیایی نیز بررسی شود.
نه لزوماً. ممکن است اسیدیته کاهش یافته باشد اما هنوز مقدار قابل‌توجهی نمک و مواد حل‌شده در سیستم وجود داشته باشد. پایان آبکشی باید با شرایط واقعی فرآیند تعیین شود.
پساب باید در مسیر مناسب جمعآوری و براساس ترکیب شیمیایی، pH، فلزات و سایر مواد موجود مدیریت شود. روش و مقدار خنثیکننده باید برای همان پساب تعیین شود و نسخه ثابت برای همه پروژهها مناسب نیست.
پسیواسیون فقط زمانی انجام میشود که فرآیند یا دستور تجهیز چنین مرحلهای را برای حفاظت سطح تعریف کرده باشد. این مرحله برای همه مبدلها و تجهیزات صنعتی الزامی نیست.
