عملکرد ممبران اسمز معکوس (Reverse Osmosis) فقط به مدل و مشخصات خود ممبران وابسته نیست. حتی یک ممبران سالم میتواند در دو شرایط عملیاتی متفاوت، دبی آب تولیدی و میزان دفع نمک متفاوتی داشته باشد.
سه عامل مهم در این تغییرات عبارتاند از فشار آب خوراک، دما و کل مواد جامد محلول (TDS). تغییر هرکدام از این عوامل میتواند دبی، کیفیت آب تولیدی و شرایط کاری سیستم را تغییر دهد. مهمتر اینکه این سه عامل مستقل از یکدیگر عمل نمیکنند.
برای مثال، اگر TDS آب خوراک افزایش پیدا کند، فشار اسمزی نیز افزایش مییابد. در نتیجه، حتی اگر فشار پمپ تغییری نکرده باشد، نیروی مؤثر برای عبور آب از ممبران کمتر میشود و دبی آب تولیدی میتواند کاهش پیدا کند.
خلاصه اثر این سه عامل را میتوان به شکل زیر بیان کرد:
| تغییر شرایط | دبی آب تولیدی | دفع نمک | علت اصلی |
|---|---|---|---|
| افزایش فشار مؤثر | افزایش | معمولاً افزایش | افزایش نیروی مؤثر عبور آب |
| افزایش دما | افزایش | معمولاً کاهش | افزایش نفوذپذیری آب و نمک |
| افزایش TDS خوراک | کاهش در فشار ثابت | معمولاً کاهش | افزایش فشار اسمزی |
بنابراین، کاهش دبی یا افزایش TDS آب تولیدی بهتنهایی دلیل کافی برای تشخیص خرابی فیلتر ممبران RO نیست. ابتدا باید مشخص شود فشار، دما و شوری آب نسبت به شرایط مرجع چه تغییری کردهاند.
چرا فشار، دما و TDS را باید همزمان بررسی کنیم؟
برای درک رفتار ممبران، صرفاً دانستن فشار نمایشدادهشده روی گیج کافی نیست. آنچه بر عبور آب از غشا اثر میگذارد، اختلاف فشار مؤثر در دو طرف ممبران و فشار اسمزی محلول است.
در تحلیل عملکرد RO از مفهوم فشار خالص محرک (Net Driving Pressure) استفاده میشود. به زبان ساده، تمام فشار ایجادشده توسط پمپ صرف عبور آب از ممبران نمیشود. بخشی از این فشار باید بر فشار اسمزی محلول و سایر مقاومتهای موجود در سیستم غلبه کند.
به همین دلیل ممکن است دو سیستم هر دو با فشار یکسان کار کنند، اما دبی آب تولیدی آنها متفاوت باشد.
فرض کنید TDS آب ورودی یکی از سیستمها بیشتر باشد. شوری بیشتر باعث افزایش فشار اسمزی میشود و در نتیجه نیروی مؤثر باقیمانده برای عبور آب کاهش پیدا میکند.
همین مسئله نشان میدهد که بررسی فشار بدون توجه به TDS، یا بررسی دبی بدون توجه به دما، میتواند به نتیجهگیری اشتباه منجر شود.

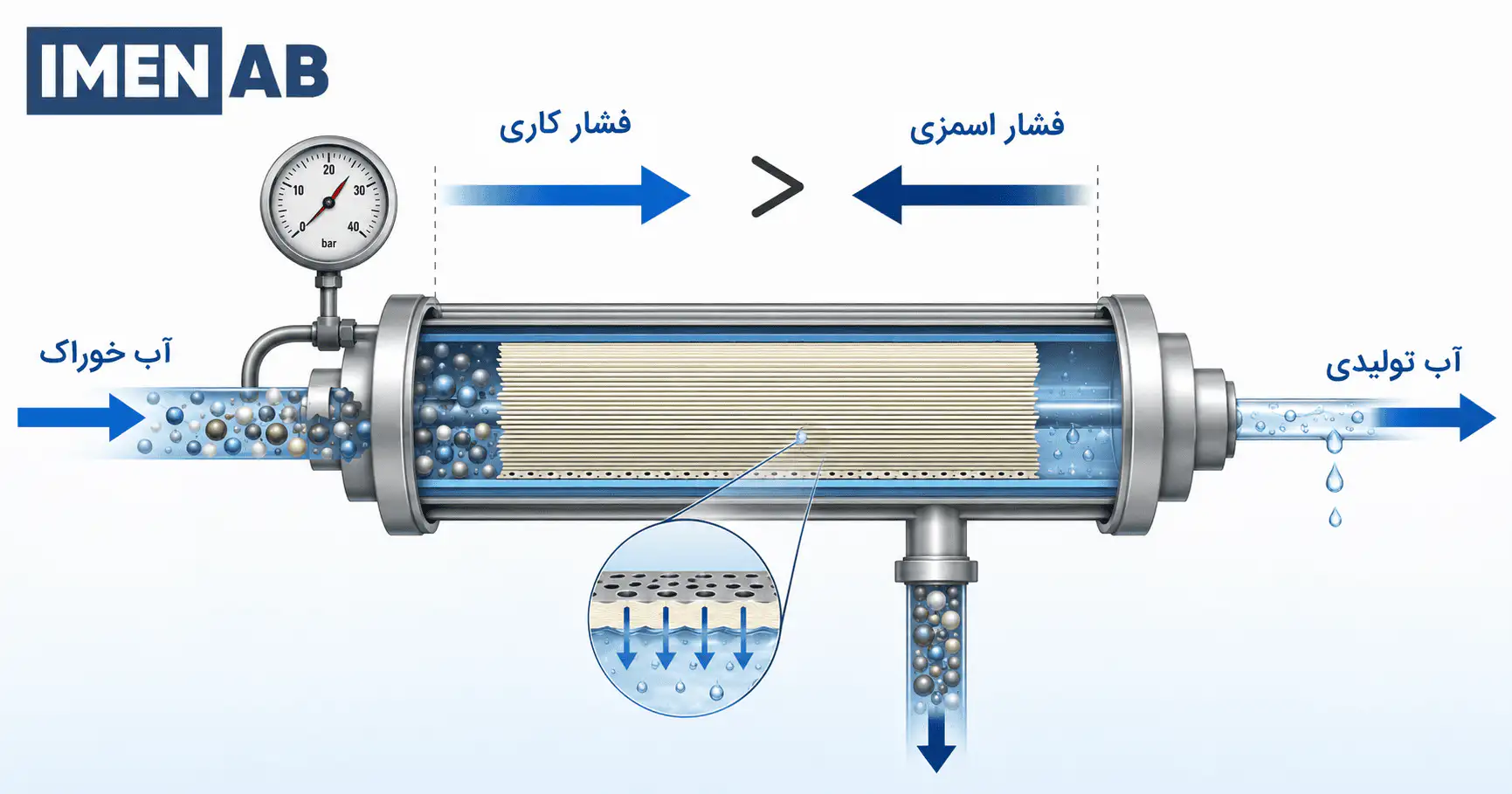

افزایش فشار چه اثری بر عملکرد ممبران RO دارد؟
فشار یکی از مهمترین نیروهای محرک در فرآیند اسمز معکوس است. آب زمانی از غشا عبور میکند که فشار مؤثر اعمالشده بتواند بر فشار اسمزی و مقاومت غشا غلبه کند.
تأثیر فشار بر دبی آب تولیدی
اگر سایر شرایط ثابت باشند، افزایش فشار مؤثر باعث افزایش عبور آب از ممبران و در نتیجه افزایش دبی آب تولیدی میشود.
اما عبارت «سایر شرایط ثابت» بسیار مهم است.
اگر همزمان با افزایش فشار، TDS خوراک، نرخ بازیافت، دما یا وضعیت فولینگ تغییر کرده باشد، نمیتوان تغییر دبی را صرفاً به فشار نسبت داد.
تأثیر فشار بر دفع نمک و TDS آب تولیدی
در محدوده عملیاتی مناسب ممبران، افزایش فشار مؤثر معمولاً باعث میشود مقدار آب عبوری نسبت به نمک بیشتر شود. در نتیجه دفع نمک میتواند بهبود پیدا کند و TDS آب تولیدی کاهش یابد.
این رفتار به معنی آن نیست که افزایش فشار بدون محدودیت، راهی برای افزایش کیفیت و ظرفیت سیستم است.
هر ممبران و هر طراحی RO محدوده عملیاتی مشخصی دارد.
چرا نباید افت دبی را فقط با افزایش فشار جبران کرد؟
یکی از اشتباهات بهرهبرداری این است که هر زمان دبی تولید کاهش پیدا میکند، فشار پمپ افزایش داده شود.
افت دبی میتواند ناشی از عوامل مختلفی باشد؛ از جمله:
- کاهش دمای آب خوراک
- افزایش TDS
- فولینگ یا گرفتگی ممبران
- رسوبگذاری
- نرخ بازیافت نامناسب
- افت عملکرد پیشتصفیه
- تغییر شرایط هیدرولیکی سیستم
اگر علت اصلی مشخص نشده باشد، افزایش فشار ممکن است فقط کاهش دبی را موقتاً جبران کند، درحالیکه مشکل اصلی همچنان باقی مانده است.
ضمن اینکه افزایش غیرضروری فشار میتواند مصرف انرژی را افزایش دهد و سیستم را از محدوده طراحی خارج کند.
در چنین شرایطی ابتدا باید علت کاهش دبی ممبران RO بررسی شود، نه اینکه فشار بهصورت تجربی افزایش پیدا کند.
فشار مناسب ممبران RO چقدر است؟
برای فشار کاری ممبران RO نمیتوان یک عدد ثابت تعیین کرد.
فشار مورد نیاز سیستم به مجموعهای از عوامل بستگی دارد:
- مدل و نوع ممبران
- TDS آب خوراک
- ترکیب یونی آب
- دمای خوراک
- نرخ بازیافت سیستم
- آرایش ممبرانها
- کیفیت مورد انتظار آب تولیدی
- فشار جریان آب تولیدی و غلیظشده
برای درک اهمیت این موضوع میتوان شرایط آزمون دو نوع ممبران را مقایسه کرد.
برای نمونه، سازنده یک مدل ممبران آب لبشور را در شرایط مشخصی شامل محلول ۲۰۰۰ میلیگرم بر لیتر کلرید سدیم، دمای ۲۵ درجه سانتیگراد و فشار ۱۵.۵ بار آزمایش میکند.
در مقابل، یک مدل ممبران آب دریا از همان سازنده با محلول حاوی ۳۲۰۰۰ میلیگرم بر لیتر نمک و فشار ۵۵ بار آزمایش شده است.
توجه: این اعداد شرایط آزمون همان مدلهای مشخص هستند و نباید بهعنوان فشار عمومی تمام سیستمهای آب لبشور یا آب دریا استفاده شوند.
تفاوت آنها در عین حال یک نکته مهم را نشان میدهد: هرچه فشار اسمزی آب بیشتر باشد، برای ایجاد نیروی محرک مناسب نیز به فشار بیشتری نیاز خواهیم داشت.
به همین دلیل انتخاب فیلتر ممبران RO و تعیین شرایط کار آن باید بر اساس مشخصات واقعی آب و طراحی سیستم انجام شود.

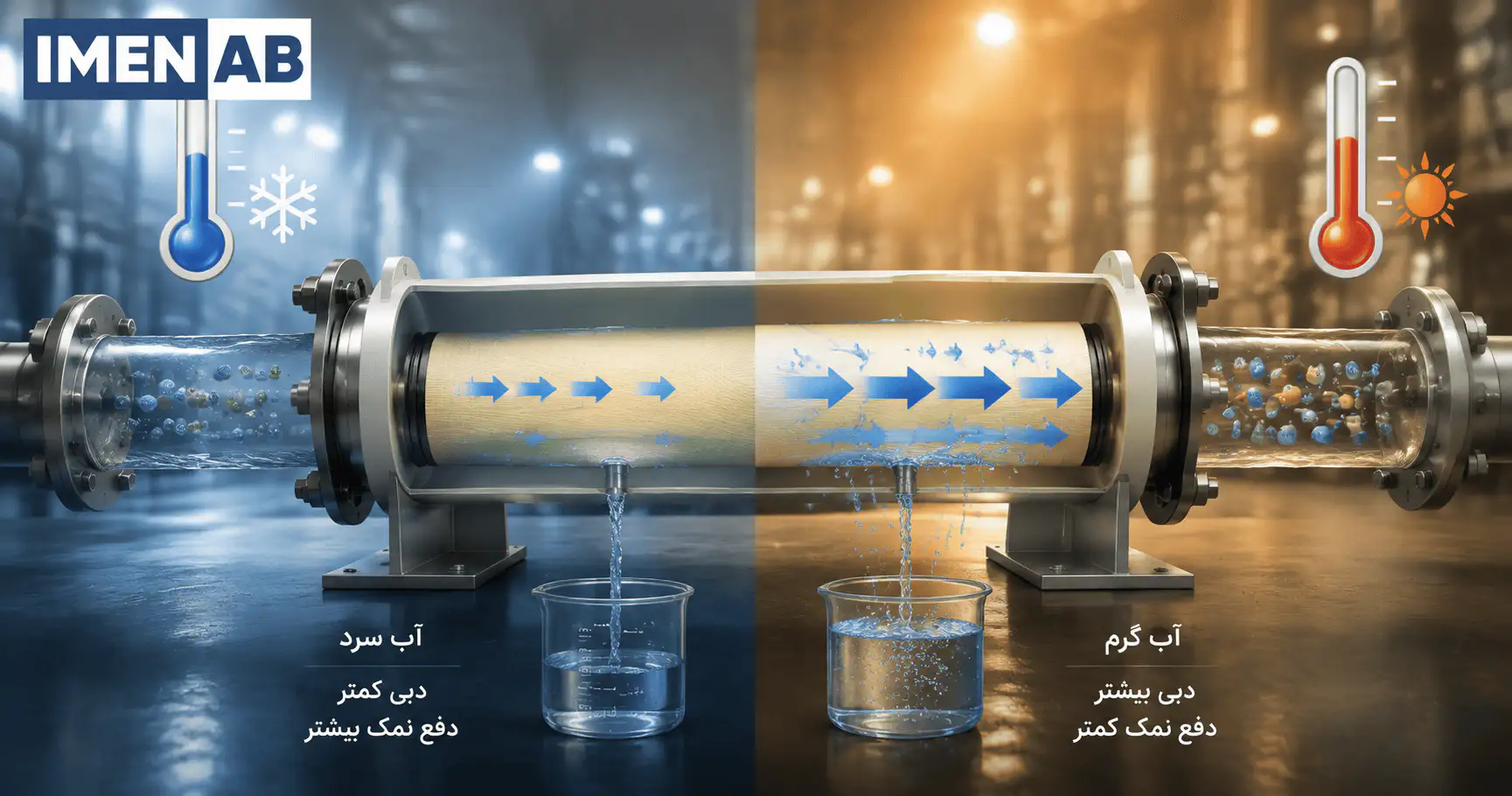

دمای آب چه اثری بر ممبران RO دارد؟
دما مستقیماً بر نفوذپذیری غشا و ویسکوزیته آب تأثیر میگذارد و به همین دلیل یکی از متغیرهای مهم در تحلیل دبی ممبران است.
چرا با افزایش دما دبی ممبران بیشتر میشود؟
با افزایش دمای آب، ویسکوزیته کاهش پیدا میکند و عبور آب از غشا آسانتر میشود. در نتیجه، اگر سایر شرایط ثابت بمانند، دبی آب تولیدی افزایش پیدا میکند.
برعکس، کاهش دمای آب باعث کاهش عبورپذیری و افت دبی میشود.
این مسئله در سیستمهایی که دمای منبع آب آنها در طول سال تغییر قابلتوجهی دارد، اهمیت بیشتری پیدا میکند.
چرا افزایش دما همیشه به معنی عملکرد بهتر نیست؟
افزایش دما فقط عبور آب را بیشتر نمیکند. نفوذ نمک از غشا نیز تحت تأثیر دما قرار میگیرد.
بنابراین ممکن است با افزایش دما:
دبی آب تولیدی افزایش پیدا کند، اما همزمان دفع نمک کاهش یابد و TDS آب تولیدی بیشتر شود.
به همین دلیل نمیتوان عملکرد ممبران را فقط بر اساس مقدار آب تولیدشده ارزیابی کرد.
یک سیستم ممکن است در تابستان آب بیشتری تولید کند، اما کیفیت آب تولیدی آن کمی متفاوت از زمستان باشد، بدون اینکه الزاماً ممبران آسیب دیده باشد.
چرا دبی ممبران RO در زمستان کاهش پیدا میکند؟
یکی از سناریوهای رایج در بهرهبرداری سیستمهای RO، کاهش دبی در ماههای سرد سال است.
اگر دمای آب خوراک کاهش پیدا کند، ویسکوزیته آب افزایش یافته و نفوذپذیری غشا کاهش مییابد. بنابراین سیستم در فشار مشابه میتواند آب کمتری تولید کند.
این افت دبی نباید بدون بررسی دما به فولینگ یا خرابی ممبران نسبت داده شود.
برای مثال، اگر دبی سیستم نسبت به تابستان کاهش یافته ولی همزمان دمای آب ورودی نیز پایین آمده است، مقایسه مستقیم دو مقدار دبی تصویر درستی از وضعیت ممبران نمیدهد.
ابتدا باید اثر دما از دادهها حذف یا عملکرد سیستم نسبت به شرایط مرجع نرمال شود.
آیا ۲۵ درجه سانتیگراد بهترین دمای ممبران RO است؟
در بسیاری از دیتاشیتهای ممبران، مشخصات عملکرد در دمای ۲۵ درجه سانتیگراد اعلام میشود. این موضوع گاهی باعث این برداشت اشتباه میشود که سیستم RO باید الزاماً در همین دما کار کند.
اما ۲۵ درجه معمولاً دمای مرجع آزمون سازنده است.
هدف از تعیین شرایط استاندارد آزمون این است که عملکرد المانهای مختلف تحت شرایط مشخص و قابل مقایسه اندازهگیری شود.
این عدد به معنی توصیه عمومی برای گرمکردن یا سردکردن آب تمام سیستمهای RO تا ۲۵ درجه نیست.
برای هر ممبران باید محدوده دمای عملیاتی مجاز و سایر محدودیتها از دیتاشیت همان مدل بررسی شود.
TDS چه اثری بر عملکرد ممبران RO دارد؟
کل مواد جامد محلول یا TDS یکی از شاخصهای رایج برای بیان میزان مواد محلول موجود در آب است.
از دید عملکرد ممبران، اهمیت افزایش TDS فقط در «شورتر شدن آب» خلاصه نمیشود. افزایش غلظت مواد محلول باعث افزایش فشار اسمزی میشود و این موضوع مستقیماً نیروی لازم برای تولید آب را تحت تأثیر قرار میدهد.
رابطه TDS و فشار اسمزی
هرچه غلظت مواد محلول بیشتر شود، فشار اسمزی محلول نیز افزایش پیدا میکند.
در سیستم RO، فشار اعمالشده باید از فشار اسمزی بیشتر باشد تا جریان خالص آب در جهت آب تولیدی ایجاد شود.
بنابراین با افزایش شوری، سهم بیشتری از فشار پمپ صرف غلبه بر فشار اسمزی خواهد شد.

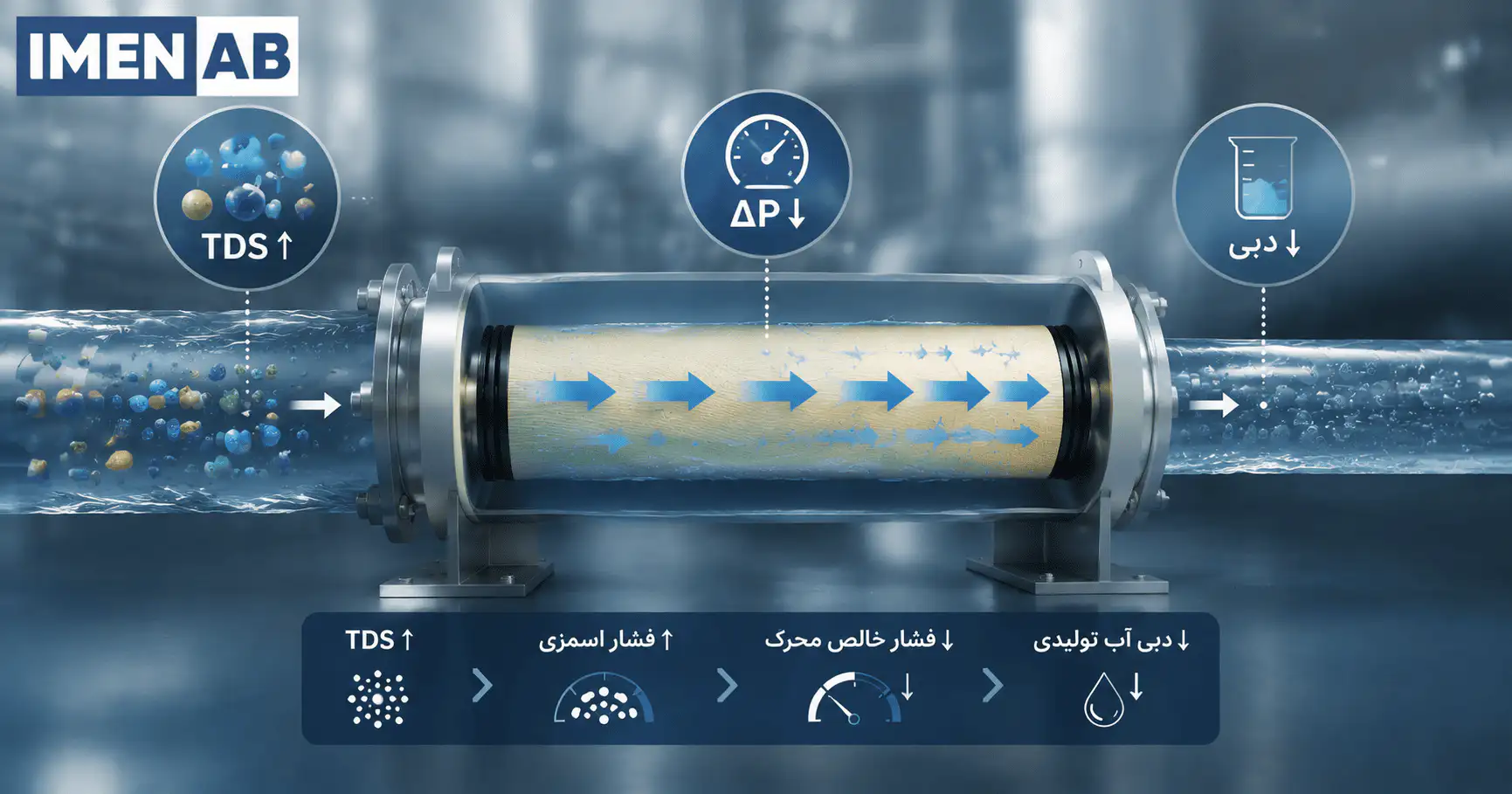

افزایش TDS چگونه دبی ممبران را کاهش میدهد؟
فرض کنیم فشار خوراک ثابت مانده اما TDS آب ورودی افزایش پیدا کرده است.
با افزایش TDS:
فشار اسمزی افزایش مییابد > فشار خالص محرک کاهش پیدا میکند > عبور آب از ممبران کمتر میشود > دبی آب تولیدی کاهش مییابد.
به همین دلیل ممکن است سیستم بدون هیچ خرابی مکانیکی یا شیمیایی، صرفاً به دلیل تغییر کیفیت منبع آب دبی کمتری تولید کند.
این مسئله در منابع آبی که کیفیت آنها در طول سال تغییر میکند اهمیت زیادی دارد.
چرا با افزایش TDS خوراک ممکن است TDS آب تولیدی هم افزایش یابد؟
ممبران RO تمام یونهای محلول را بهطور مطلق حذف نمیکند. بخشی از نمک از غشا عبور میکند.
اگر غلظت نمک در سمت خوراک افزایش پیدا کند، مقدار عبور نمک نیز میتواند افزایش یابد. در نتیجه ممکن است TDS آب تولیدی بیشتر شود، حتی در شرایطی که توان جداسازی خود ممبران تغییر محسوسی نکرده باشد.
بنابراین اگر TDS محصول افزایش یافته است، قبل از اعلام خرابی ممبران باید TDS خوراک نیز با دادههای قبلی مقایسه شود.
آیا میتوان فشار دستگاه RO را فقط از روی TDS تعیین کرد؟
خیر.
TDS یکی از دادههای مهم طراحی است، اما برای تعیین فشار عملیاتی کافی نیست.
دو آب با TDS مشابه میتوانند ترکیب یونی متفاوتی داشته باشند. علاوه بر آن، فشار مورد نیاز تحت تأثیر دما، نرخ بازیافت، مدل ممبران، آرایش سیستم و کیفیت مورد انتظار آب تولیدی قرار دارد.
به همین دلیل رابطهای از جنس:
«TDS برابر X است، پس فشار باید Y باشد»
برای طراحی دقیق سیستم RO کافی نیست.
در طراحی مهندسی باید آنالیز آب و شرایط کامل سیستم وارد محاسبات شوند. ابزارهای طراحی مانند نرمافزار WAVE نیز به همین دلیل فقط TDS را دریافت نمیکنند و مجموعهای از شرایط آب، ممبران و طراحی را در شبیهسازی دخالت میدهند.
این مسئله بهویژه هنگام بررسی تفاوت ممبران آب دریا و آب لبشور اهمیت دارد؛ زیرا شرایط اسمزی و فشار کاری این دو کاربرد اساساً یکسان نیست.
تأثیر همزمان فشار، دما و TDS در شرایط واقعی
بررسی جداگانه هر متغیر برای یادگیری مفید است، اما در سیستم واقعی معمولاً چند پارامتر همزمان تغییر میکنند.
چهار سناریو این مسئله را روشنتر میکنند.
سناریو اول: دبی سیستم در زمستان کاهش پیدا کرده است
فرض کنید فشار سیستم تغییر نکرده اما دمای آب خوراک نسبت به ماههای گرم کاهش یافته است.
در این شرایط کاهش دبی میتواند نتیجه طبیعی کاهش نفوذپذیری در دمای پایینتر باشد.
اگر اپراتور بدون توجه به دما سیستم را فولشده فرض کند و مستقیماً سراغ شستشوی شیمیایی برود، تصمیم بر اساس داده ناقص گرفته شده است.
سناریو دوم: TDS آب چاه افزایش یافته است
در بعضی منابع زیرزمینی، کیفیت آب در طول زمان ثابت نیست.
اگر TDS افزایش پیدا کند:
- فشار اسمزی افزایش مییابد؛
- فشار خالص محرک در فشار ثابت کاهش پیدا میکند؛
- دبی محصول میتواند کاهش یابد؛
- TDS آب تولیدی نیز ممکن است افزایش پیدا کند.
ترکیب «دبی کمتر + TDS محصول بیشتر» در این شرایط الزاماً نشانه تخریب ممبران نیست.
سناریو سوم: برای جبران افت دبی، فشار افزایش داده شده است
افزایش فشار میتواند دبی تولید را افزایش دهد، اما سؤال اصلی همچنان باقی است:
چرا دبی در ابتدا کاهش پیدا کرده بود؟
اگر علت کاهش دبی فولینگ و رسوبگذاری ممبران RO باشد، افزایش فشار عامل اصلی را حذف نمیکند.
حتی ممکن است بهرهبردار مدتی افت عملکرد را با افزایش فشار جبران کند و تشخیص مشکل واقعی به تعویق بیفتد.
سناریو چهارم: در تابستان دبی بیشتر شده اما TDS محصول هم افزایش یافته است
این وضعیت در نگاه اول متناقض به نظر میرسد.
اما افزایش دما میتواند هم عبور آب و هم عبور نمک را افزایش دهد. بنابراین افزایش همزمان دبی و TDS آب تولیدی میتواند با تغییر دما سازگار باشد.
این مثال دلیل خوبی است که چرا «دبی بیشتر» را نباید مترادف «ممبران بهتر» دانست.
چرا دبی واقعی ممبران با عدد دیتاشیت متفاوت است؟
دبی درجشده در دیتاشیت ممبران در شرایط آزمون مشخص اندازهگیری شده است.
این شرایط معمولاً شامل مواردی مانند:
- فشار مشخص
- دمای مشخص
- غلظت و ترکیب محلول آزمون
- pH مشخص
- نرخ بازیافت مشخص
است.
برای نمونه، دبی اسمی یک مدل ممبران آب لبشور ممکن است در دمای ۲۵ درجه سانتیگراد، محلول استاندارد مشخص و فشار معین اندازهگیری شده باشد.
اگر همان ممبران در پروژهای با دمای پایینتر، TDS متفاوت و نرخ بازیافت بالاتر نصب شود، انتظار اینکه دقیقاً همان دبی دیتاشیت را تولید کند منطقی نیست.
بنابراین دبی اسمی دیتاشیت یک نقطه مرجع برای مقایسه عملکرد است، نه تضمین تولید همان مقدار آب تحت هر شرایطی.
چگونه بفهمیم افت عملکرد از فشار، دما یا TDS است یا از خرابی ممبران؟
برای تشخیص درست، بررسی یک عدد کافی نیست.
حداقل باید روند این پارامترها ثبت و مقایسه شود:
| پارامتر | چرا باید بررسی شود؟ |
|---|---|
| دمای خوراک | تغییر نفوذپذیری ممبران |
| TDS یا هدایت الکتریکی خوراک | تشخیص تغییر شوری منبع |
| فشار ورودی | بررسی شرایط اعمال فشار |
| فشار خروجی جریان غلیظشده | محاسبه و تحلیل افت فشار |
| فشار آب تولیدی | محاسبات دقیقتر فشار مؤثر |
| دبی خوراک | بررسی شرایط هیدرولیکی |
| دبی آب تولیدی | پایش ظرفیت تولید |
| دبی جریان غلیظشده | محاسبه نرخ بازیافت |
| نرخ بازیافت | بررسی میزان تغلیظ املاح |
| TDS آب تولیدی | پایش عملکرد جداسازی |
اگر شرایط خوراک و بهرهبرداری بین دو زمان متفاوت باشند، مقایسه مستقیم دبی و TDS خام میتواند گمراهکننده باشد.
راه صحیح، استفاده از نرمالسازی عملکرد ممبران (Performance Normalization) است. در نرمالسازی تلاش میشود اثر تغییرات طبیعی فشار، دما و شوری از دادهها جدا شود تا مشخص شود آیا عملکرد واقعی ممبران افت کرده است یا فقط شرایط کار تغییر کردهاند.
برای مثال:
اگر دبی خام ۱۰ درصد کاهش پیدا کرده ولی پس از تصحیح اثر دما، دبی نرمالشده تقریباً ثابت باشد، شواهد کافی برای نسبت دادن کاهش تولید به خرابی ممبران وجود ندارد.
برعکس، اگر شرایط عملیاتی تصحیح شوند و روند دبی نرمالشده همچنان نزولی باشد، بررسی فولینگ، رسوب، وضعیت پیشتصفیه و سایر عوامل منطقیتر خواهد بود.
اشتباهات رایج در تحلیل فشار، دما و TDS ممبران RO
چند خطای رایج میتواند تشخیص وضعیت ممبران را کاملاً منحرف کند:
- افزایش فشار برای جبران هر نوع افت دبی
- تصور اینکه دمای بالاتر همیشه عملکرد ممبران را بهتر میکند
- درنظرگرفتن ۲۵ درجه سانتیگراد بهعنوان دمای الزامی بهرهبرداری
- تعیین فشار کاری فقط از روی TDS
- مقایسه مستقیم دبی تابستان و زمستان
- مقایسه دبی پروژه با دیتاشیت بدون توجه به شرایط آزمون
- نسبت دادن هر افزایش TDS آب تولیدی به خرابی ممبران
- نادیده گرفتن تغییر نرخ بازیافت
- تصمیمگیری بر اساس یک اندازهگیری بهجای روند دادهها
وجه مشترک تمام این خطاها یکی است: یک متغیر بدون توجه به شرایط کل سیستم تفسیر میشود.
چکلیست پایش عملکرد ممبران در شرایط متغیر
برای اینکه تغییرات واقعی عملکرد از تغییر شرایط بهرهبرداری قابل تفکیک باشند، بهتر است دادهها بهصورت منظم ثبت شوند:
- دمای آب خوراک
- TDS یا هدایت الکتریکی خوراک
- فشار ورودی هر مرحله
- فشار خروجی جریان غلیظشده
- دبی خوراک
- دبی آب تولیدی
- دبی جریان غلیظشده
- TDS یا هدایت الکتریکی آب تولیدی
- نرخ بازیافت
- اختلاف فشار
- دادههای نرمالشده عملکرد
ثبت منظم این اطلاعات ارزش بسیار بیشتری از یک اندازهگیری مقطعی دارد. روند تغییرات است که نشان میدهد سیستم با تغییر طبیعی شرایط آب روبهرو شده یا عملکرد ممبران واقعاً در حال افت است.
جمعبندی
فشار، دما و TDS سه عامل مهم در عملکرد ممبران RO هستند، اما نباید جدا از یکدیگر تحلیل شوند.
افزایش فشار مؤثر معمولاً دبی آب تولیدی را افزایش میدهد. افزایش دما نیز باعث افزایش دبی میشود، اما میتواند عبور نمک را بیشتر کند. افزایش TDS نیز با افزایش فشار اسمزی، در فشار ثابت نیروی مؤثر عبور آب را کاهش میدهد و میتواند هم دبی و هم کیفیت آب تولیدی را تحت تأثیر قرار دهد.
بنابراین کاهش دبی، افزایش TDS محصول یا تغییر فشار کاری بهتنهایی برای تشخیص خرابی ممبران کافی نیست.
در بهرهبرداری اصولی، ابتدا باید شرایط خوراک و عملکرد سیستم ثبت و مقایسه شوند و در صورت امکان دادهها نسبت به شرایط مرجع نرمال شوند. تنها پس از آن میتوان درباره فولینگ، شستشوی ممبران یا احتمال خرابی تصمیم دقیقتری گرفت.
برای بررسی شرایط یک سیستم مشخص، میتوانید آنالیز آب خوراک، TDS، دما، فشارهای عملیاتی، دبی تولید و نرخ بازیافت را در اختیار واحد فنی ایمن آب کاژه قرار دهید تا شرایط عملکرد سیستم و تناسب ممبران بررسی شود.
سوالات متداول
اگر سایر شرایط ثابت باشند، افزایش فشار مؤثر معمولاً باعث افزایش دبی آب تولیدی و بهبود دفع نمک میشود. بااینحال افزایش فشار باید در محدوده طراحی ممبران و سیستم انجام شود و راهکار عمومی برای جبران افت دبی نیست.
کاهش دمای آب باعث افزایش ویسکوزیته و کاهش نفوذپذیری ممبران میشود. به همین دلیل یک ممبران سالم ممکن است در فصل سرد و تحت فشار مشابه، دبی کمتری نسبت به فصل گرم تولید کند.
لزومی ندارد. ۲۵ درجه سانتیگراد در بسیاری از دیتاشیتها دمای مرجع آزمون است. محدوده مجاز بهرهبرداری باید بر اساس دیتاشیت همان مدل ممبران تعیین شود.
افزایش TDS معمولاً فشار اسمزی آب را افزایش میدهد. اگر فشار خوراک ثابت بماند، فشار خالص محرک کاهش یافته و دبی آب تولیدی میتواند کمتر شود. برای حفظ شرایط طراحی ممکن است سیستم به فشار بیشتری نیاز داشته باشد، اما مقدار آن باید محاسبه شود.
فشار مناسب بر اساس مدل ممبران، آنالیز و شوری آب، دما، نرخ بازیافت، آرایش سیستم و کیفیت مورد انتظار آب تولیدی تعیین میشود. TDS بهتنهایی برای تعیین فشار کافی نیست.
