وقتی روی دو فیلتر عبارت «۵ میکرون» نوشته شده، لزوماً به این معنا نیست که عملکرد یکسانی دارند. عدد میکرون فقط اندازه ذره هدف را مشخص میکند؛ اما نمیگوید فیلتر چه درصدی از ذرات آن اندازه را واقعاً متوقف میکند.
برای بیان دقیقتر این عملکرد از نسبت بتا (Beta Ratio) استفاده میشود. نسبت بتا نشان میدهد تعداد ذرات یک اندازه مشخص در بالادست فیلتر، چند برابر تعداد همان ذرات در پاییندست است.
به زبان ساده:
هرچه نسبت بتا در یک اندازه مشخص بزرگتر باشد، راندمان حذف فیلتر در همان اندازه بیشتر است.
این مفهوم زمانی اهمیت زیادی پیدا میکند که بخواهیم دو فیلتر با درجه میکرونی مشابه را واقعاً با یکدیگر مقایسه کنیم.
چرا عدد میکرون بهتنهایی برای مقایسه فیلتر کافی نیست؟
فرض کنیم دو کارتریج هر دو با عنوان «۵ میکرون» عرضه شدهاند.
از روی همین اطلاعات هنوز نمیدانیم:
- چه درصدی از ذرات ۵ میکرون حذف میشوند؛
- این درجه اسمی است یا مطلق؛
- راندمان براساس چه روش آزمونی تعیین شده است؛
- عملکرد دو کارتریج واقعاً تا چه حد با هم تفاوت دارد.
ممکن است یک فیلتر در اندازه مشخص فقط بخشی از ذرات را حذف کند، در حالی که فیلتر دیگری در همان اندازه راندمان بسیار بالاتری داشته باشد.
به همین دلیل، هنگام بررسی درجهی فیلتر میکرونی فقط نباید به کوچکتر یا بزرگتر بودن عدد میکرون توجه کنیم. راندمان فیلتر در همان اندازه نیز بخشی از تصمیم است.

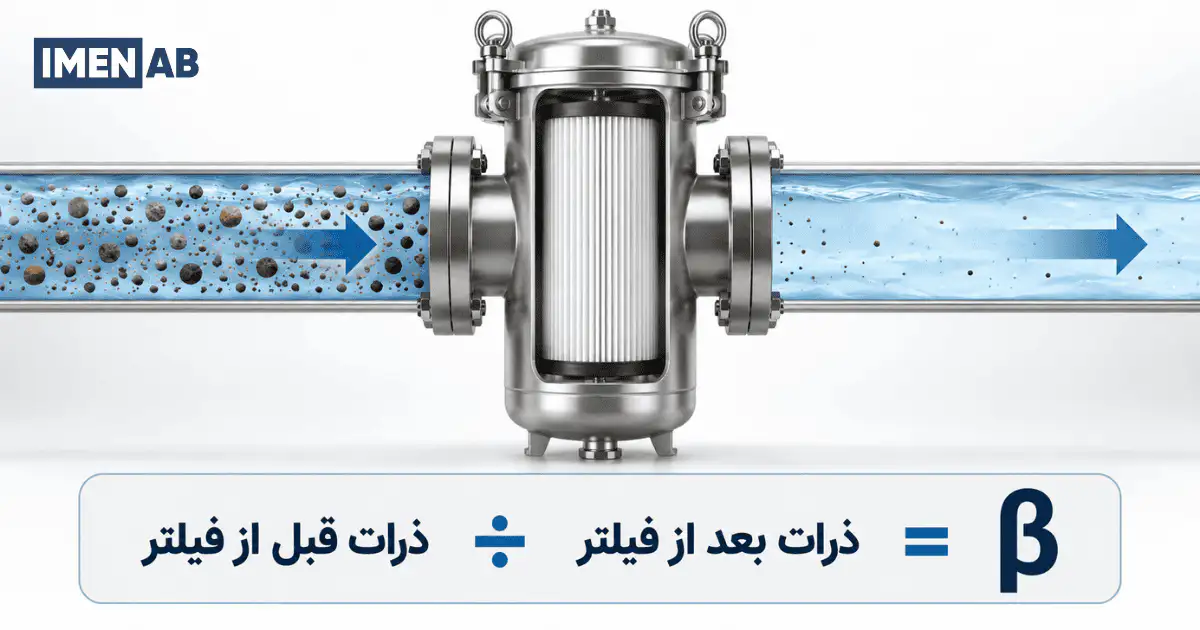

نسبت بتا چگونه محاسبه میشود؟
برای محاسبه نسبت بتا، تعداد ذرات یک اندازه مشخص را قبل و بعد از فیلتر مقایسه میکنیم.
فرمول پایه به این صورت است:
βx = تعداد ذرات x میکرون و بزرگتر در بالادست ÷ تعداد همان ذرات در پاییندست
در این رابطه:
- x اندازه ذره مورد بررسی است؛
- بالادست، جریان قبل از فیلتر است؛
- پاییندست، جریان بعد از فیلتر است.
برای مثال، اگر در یک اندازه مشخص:
- قبل از فیلتر ۲۰۰۰ ذره وجود داشته باشد؛
- بعد از فیلتر ۱۰ ذره باقی بماند؛
خواهیم داشت:
β = 200
یعنی تعداد ذرات در بالادست ۲۰۰ برابر پاییندست بوده است.
هرچه این نسبت بزرگتر شود، تعداد کمتری از ذرات هدف از فیلتر عبور کردهاند.

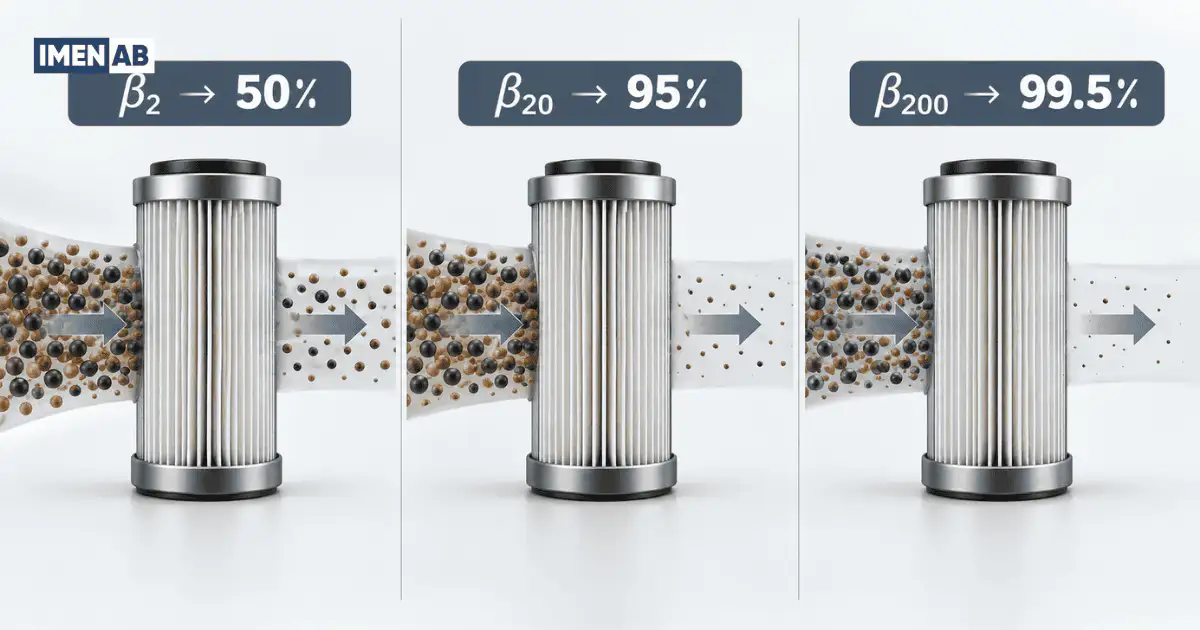

نسبت بتا چگونه به درصد راندمان تبدیل میشود؟
برای تبدیل نسبت بتا به درصد راندمان از رابطه زیر استفاده میشود:
راندمان = (β − 1) ÷ β × 100
یا به شکل دیگر:
راندمان = (1 − 1/β) × 100
با استفاده از این رابطه، چند مقدار رایج به شکل زیر هستند:
| نسبت بتا | راندمان حذف |
|---|---|
| β2 | 50٪ |
| β10 | 90٪ |
| β20 | 95٪ |
| β75 | حدود 98.7٪ |
| β100 | 99٪ |
| β200 | 99.5٪ |
| β1000 | 99.9٪ |
این جدول نشان میدهد که افزایش نسبت بتا از نظر راندمان چه معنایی دارد.
برای مثال، تفاوت β20 و β200 فقط تفاوت دو عدد نیست:
- β20 یعنی حدود 95 درصد راندمان؛
- β200 یعنی حدود 99.5 درصد راندمان.
در کاربردهای حساس، همین اختلاف میتواند در انتخاب فیلتر تعیینکننده باشد.
ضریب بتای 200 یعنی چه؟
گاهی نسبت بتا همراه با اندازه ذره نوشته میشود. برای مثال:
β5 = 200
این عبارت دو اطلاعات مستقل به ما میدهد:
۵ میکرون، اندازه ذرهای است که در آزمون بررسی شده است.
۲۰۰، نسبت تعداد ذرات بالادست به پاییندست در همان اندازه است.
با تبدیل β200 به راندمان، نتیجه حدود 99.5 درصد است.
بنابراین β5 = 200 یعنی فیلتر در شرایط آزمون، برای ذرات ۵ میکرون و بزرگتر راندمانی در حدود 99.5 درصد داشته است.
این بسیار دقیقتر از این است که فقط روی محصول نوشته شود:
«فیلتر ۵ میکرون»
تفاوت درجه میکرونی و نسبت بتا چیست؟
این دو مشخصه پاسخ دو سؤال متفاوت هستند.
| مشخصه | چه چیزی را نشان میدهد؟ |
|---|---|
| درجه میکرونی | اندازه ذره هدف |
| نسبت بتا | راندمان فیلتر در آن اندازه |
مثلاً عبارت:
5 µm / β200
یعنی:
- اندازه مورد بررسی: ۵ میکرون
- راندمان متناظر با β200: حدود 99.5 درصد
پس برای مقایسه دقیق دو فیلتر باید هم اندازه ذره و هم راندمان در همان اندازه را بدانیم.

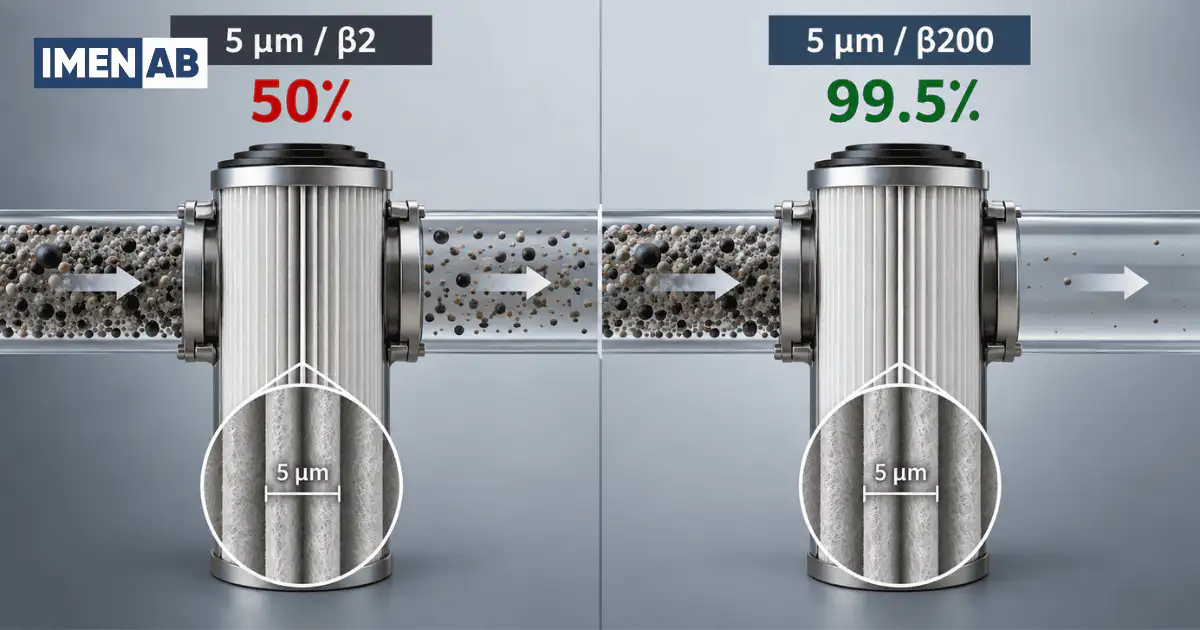

آیا دو فیلتر ۵ میکرون میتوانند راندمان کاملاً متفاوتی داشته باشند؟
بله.
فرض کنیم:
فیلتر A:
۵ میکرون با β2
فیلتر B:
۵ میکرون با β200
هر دو از نظر ظاهری «۵ میکرون» هستند، اما:
- فیلتر اول تقریباً 50 درصد راندمان دارد؛
- فیلتر دوم حدود 99.5 درصد راندمان دارد.
بنابراین نوشتن عدد میکرون بدون اطلاعات مربوط به راندمان میتواند تصویر ناقصی از عملکرد فیلتر ایجاد کند.
به همین دلیل هنگام بررسی و خرید فیلتر کارتریجی بهتر است فقط عنوان محصول را نبینیم و در صورت وجود دیتاشیت، راندمان، روش آزمون و نوع درجهبندی را هم بررسی کنیم.
نسبت بتا چه ارتباطی با فیلتر اسمی و مطلق دارد؟
اینجا باید مراقب یک سادهسازی رایج باشیم.
نمیتوان یک قانون جهانی تعریف کرد که مثلاً:
- فیلتر اسمی همیشه برابر یک نسبت بتای مشخص باشد؛
- فیلتر مطلق همیشه دقیقاً برابر β200 باشد.
تعریفهای اسمی و مطلق به روش آزمون، معیار سازنده و مشخصات همان محصول وابستهاند.
نسبت بتا مزیت مهمی دارد: بهجای استفاده از یک عنوان کلی، راندمان را در یک اندازه مشخص بهصورت عددی بیان میکند.
اگر تفاوت این دو نوع درجهبندی هنوز مبهم است، مقاله فیلتر اسمی و مطلق دقیقاً روی همین موضوع تمرکز دارد.
در نتیجه هنگام مقایسه محصولات، عبارتهایی مثل «۵ میکرون مطلق» یا «۵ میکرون اسمی» را نیز بهتر است همراه با راندمان و روش آزمون بررسی کنیم.
راندمان فیلتر چگونه در آزمون اندازهگیری میشود؟
برای تعیین راندمان، تعداد ذرات قبل و بعد از فیلتر در اندازههای مشخص اندازهگیری میشود.
فرآیند مفهومی ساده است:
شمارش ذرات بالادست > عبور از فیلتر > شمارش ذرات پاییندست > محاسبه نسبت بتا
در آزمونهای استاندارد، این اندازهگیری با تجهیزات شمارش ذرات و تحت شرایط کنترلشده انجام میشود.
یکی از استانداردهای شناختهشده در این زمینه ISO 16889 است که از آزمون چندگذره برای ارزیابی عملکرد فیلتر استفاده میکند.
اما یک محدودیت مهم وجود دارد:
نباید فرض کنیم تمام فیلترهای کارتریجی مورد استفاده در تصفیه آب براساس ISO 16889 آزمون شدهاند.
این استاندارد در فیلتراسیون سیالات صنعتی و هیدرولیکی کاربرد شناختهشدهای دارد. برای فیلتر آب، باید بررسی کنیم سازنده دقیقاً از چه روش آزمون و استانداردی برای اعلام راندمان استفاده کرده است.
هنگام مقایسه دو فیلتر چه مشخصاتی را کنار هم قرار دهیم؟
اگر دو فیلتر قرار است با هم مقایسه شوند، بهتر است فقط یک عدد از دیتاشیت جدا نکنیم.
حداقل این موارد باید کنار هم دیده شوند:
- درجه میکرونی
- راندمان در آن اندازه
- نسبت یا ضریب بتا، در صورت اعلام
- اسمی یا مطلق بودن درجه
- روش یا استاندارد آزمون
- دبی آزمون و شرایط کاری
- افت فشار
ممکن است دو فیلتر هر دو ۵ میکرون باشند ولی به دلیل تفاوت در ساختار مدیا، راندمان و شرایط آزمون، عملکرد واقعی متفاوتی داشته باشند.
آیا نسبت بتای بزرگتر همیشه به معنی فیلتر بهتر است؟
در یک اندازه ذره مشخص، نسبت بتای بزرگتر به معنی راندمان جداسازی بیشتر است؛ اما این بهتنهایی ثابت نمیکند که آن فیلتر برای هر سیستم انتخاب بهتری است.
فیلتراسیون دقیقتر میتواند روی موارد دیگری نیز اثر بگذارد:
- افت فشار
- ظرفیت نگهداشت آلودگی
- فاصله تعویض
- دبی قابل عبور
- هزینه بهرهبرداری
بنابراین در یک پروژه ممکن است بالاترین راندمان ممکن لازم نباشد.
هدف ما انتخاب فیلتری است که راندمان موردنیاز فرآیند را با دبی، افت فشار و دوره سرویس قابل قبول تأمین کند.
جمعبندی
نسبت بتا یکی از روشهای دقیقتر برای بیان راندمان فیلتراسیون در یک اندازه مشخص است.
فرمول اصلی آن ساده است:
نسبت بتا = تعداد ذرات بالادست ÷ تعداد ذرات پاییندست
و راندمان از رابطه زیر محاسبه میشود:
راندمان = (β − 1) ÷ β × 100
بنابراین:
- β2 تقریباً برابر 50 درصد راندمان است؛
- β20 حدود 95 درصد؛
- β200 حدود 99.5 درصد.
مهمترین نکته این است که عدد میکرون بهتنهایی برای توصیف عملکرد فیلتر کافی نیست.
اگر دو فیلتر هر دو ۵ میکرون باشند، برای مقایسه واقعی باید بدانیم در همین اندازه چه راندمانی دارند و این راندمان براساس چه آزمونی تعیین شده است.
به همین دلیل در انتخاب مهندسی فیلتر بهتر است این سه سؤال را کنار هم بپرسیم:
چه اندازه ذرهای هدف است؟
چه راندمانی لازم داریم؟
این راندمان با چه روش آزمونی تأیید شده است؟
سوالات پرتکرار
نسبت بتا نسبت تعداد ذرات یک اندازه مشخص در بالادست فیلتر به تعداد همان ذرات در پاییندست است و برای بیان راندمان جداسازی فیلتر استفاده میشود.
β200 معادل حدود 99.5 درصد راندمان در اندازه ذرهای است که همراه آن گزارش شده است.
میکرون اندازه ذره موردنظر را نشان میدهد، در حالی که نسبت بتا راندمان فیلتر در همان اندازه را بیان میکند.
الزاماً نه. تعریف «مطلق» باید براساس روش آزمون و مشخصات سازنده بررسی شود و نمیتوان β200 را بهصورت یک تعریف جهانی برای تمام فیلترهای مطلق به کار برد.
