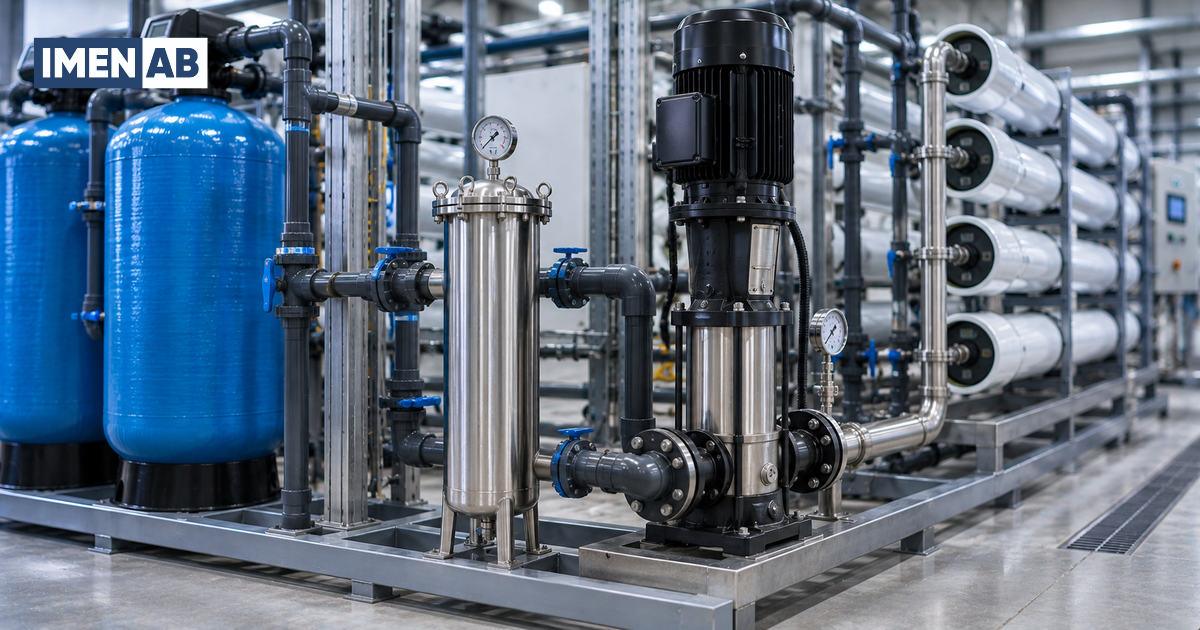

فیلتر کارتریجی در بسیاری از سیستمهای اسمز معکوس (RO)، آخرین سد فیزیکی قبل از پمپ فشارقوی و ممبرانهاست. وظیفه آن تصفیه کامل آب یا جبران ضعف مراحل قبلی نیست؛ بلکه باید ذرات معلق باقیمانده و آلودگیهایی را که از پیشتصفیه عبور کردهاند، پیش از رسیدن به بخش حساس RO متوقف کند.
به همین دلیل حتی اگر سیستم دارای فیلتر شنی، کربنی یا تجهیزات دیگر پیشتصفیه باشد، معمولاً همچنان به یک مرحله فیلتراسیون کارتریجی نهایی نیاز داریم.
قاعده اصلی ساده است:
پیشتصفیه باید بار اصلی آلودگی را حذف کند؛ فیلتر کارتریجی حفاظت نهایی را انجام میدهد.
فیلتر کارتریجی قبل از RO دقیقاً چه کاری انجام میدهد؟
پس از عبور آب از مراحل پیشتصفیه ممکن است هنوز بخشی از ذرات ریز در جریان باقی مانده باشند. همچنین ممکن است بهدلیل نوسان کیفیت آب، اختلال در یک فیلتر بالادست یا آزاد شدن ذرات از مدیا، آلودگی جدیدی وارد خط شود.
فیلتر کارتریجی در این نقطه چند وظیفه دارد:
- نگهداشت ذرات معلق باقیمانده
- کاهش ورود ذرات به پمپ فشارقوی
- محافظت از کانالهای جریان ممبران
- کاهش ریسک گرفتگی فیزیکی ممبران
- ایجاد یک نقطه قابل پایش برای تشخیص وضعیت پیشتصفیه
در واقع این فیلتر یک مرحله پولیش نهایی ذرات است، نه واحد اصلی حذف بار آلودگی.
برای شناخت جایگاه این مرحله در کل زنجیره، راهنمای پیش تصفیه سیستم RO تصویر کاملتری از مراحل قبل از ممبران ارائه میدهد.
چرا بعد از فیلتر شنی باز هم فیلتر کارتریجی لازم است؟
چون این دو تجهیز وظیفه یکسانی ندارند.
فیلتر شنی یا چندلایه برای حذف بخش اصلی ذرات معلق طراحی میشود. اما حتی بعد از این مرحله ممکن است:
- ذرات ریز از بستر عبور کنند؛
- کیفیت آب خام بهطور ناگهانی تغییر کند؛
- ذرات خود مدیا وارد جریان شوند؛
- بکواش مناسب انجام نشده باشد؛
- عملکرد بستر کاهش پیدا کرده باشد؛
- یا یک اختلال موقت در مرحله بالادست ایجاد شود.
فیلتر کارتریجی دقیقاً برای ایجاد یک سد نهایی بین این اتفاقات و ممبران نصب میشود.
پس این منطق درست نیست که:
چون فیلتر شنی داریم، دیگر فیلتر میکرونی لازم نیست.
اگر پروژه به فیلتراسیون صنعتی چندمرحلهای نیاز داشته باشد، بررسی گروه فیلترهای تصفیه آب صنعتی نیز برای انتخاب صحیح مراحل بالادست و پاییندست مفید است.
چرا معمولاً از فیلتر ۵ میکرون قبل از ممبران استفاده میشود؟
یکی از انتخابهای رایج برای آخرین مرحله فیلتراسیون پیش از RO، فیلتر ۵ میکرون مطلق است.
در مستندات فنی برند فیلمتک، فیلتر مطلق کمتر از ۱۰ میکرون بهعنوان حداقل پیشنهادی مطرح شده و ۵ میکرون مطلق گزینه توصیهشده است. در شرایط خاص مانند ریسک سیلیس کلوئیدی یا سیلیکاتهای فلزی، فیلتراسیون ۱ تا ۳ میکرون مطلق نیز میتواند مطرح شود.
اما عدد ۵ را نباید به نسخه ثابت همه پروژهها تبدیل کنیم.
اگر آب ورودی بار بالایی از مواد معلق داشته باشد، استفاده از یک فیلتر ریز بدون اصلاح پیشتصفیه فقط باعث میشود کارتریج سریعتر مسدود شود.
در انتخاب و خرید فیلتر کارتریجی باید علاوه بر عدد میکرون، نوع کارتریج، دبی، اسمی یا مطلق بودن درجه فیلتراسیون، کیفیت آب و هوزینگ نیز بررسی شوند.

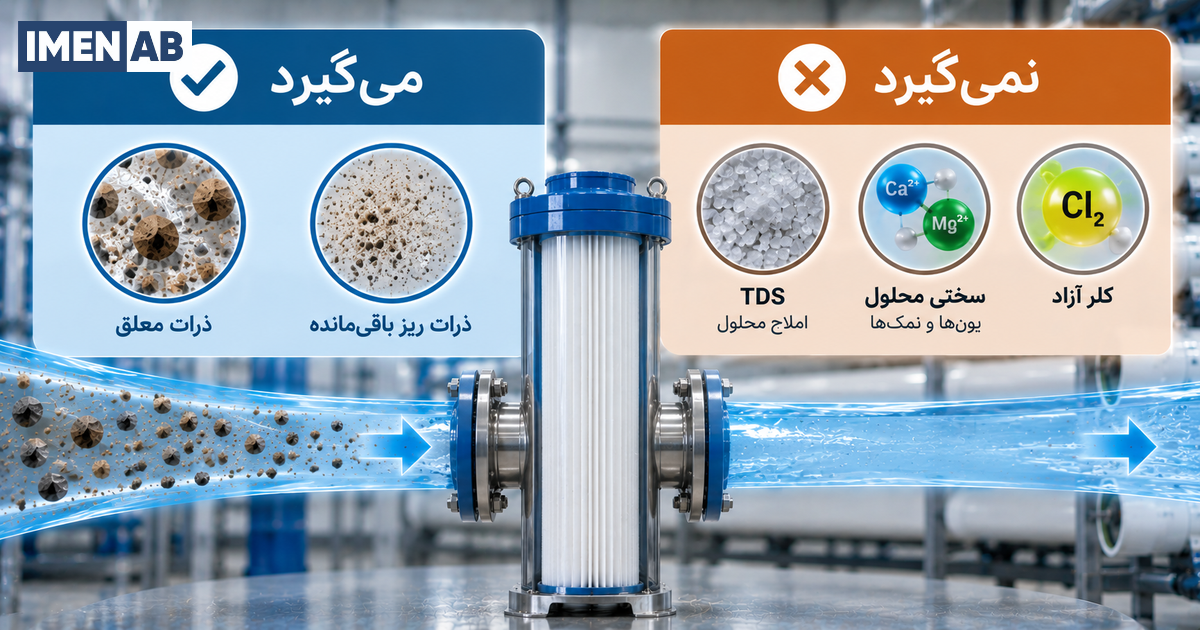

فیلتر کارتریجی قبل از RO چه چیزهایی را حذف نمیکند؟
یکی از اشتباهات رایج این است که از فیلتر میکرونی انتظار حذف هر نوع آلودگی را داشته باشیم.
این تجهیز اساساً برای جداسازی فیزیکی ذرات طراحی شده است.
| مورد | وظیفه اصلی فیلتر کارتریجی است؟ |
|---|---|
| ذرات معلق | بله |
| ذرات ریز باقیمانده از پیشتصفیه | بله، در محدوده راندمان فیلتر |
| TDS | خیر |
| نمکهای محلول | خیر |
| سختی محلول | خیر |
| یونهای محلول | خیر |
| کلر آزاد | خیر |
| همه کلوئیدهای زیرمیکرونی | خیر |
بنابراین کارتریج ریزتر نمیتواند جایگزین سختیگیری، کنترل کلر، کنترل رسوب یا سایر فرآیندهای موردنیاز شود.
اگر بخشی از ذرات و کلوئیدها از زنجیره پیشتصفیه عبور کنند، در کنار عوامل دیگر میتوانند در ایجاد فولینگ ممبران RO نقش داشته باشند.

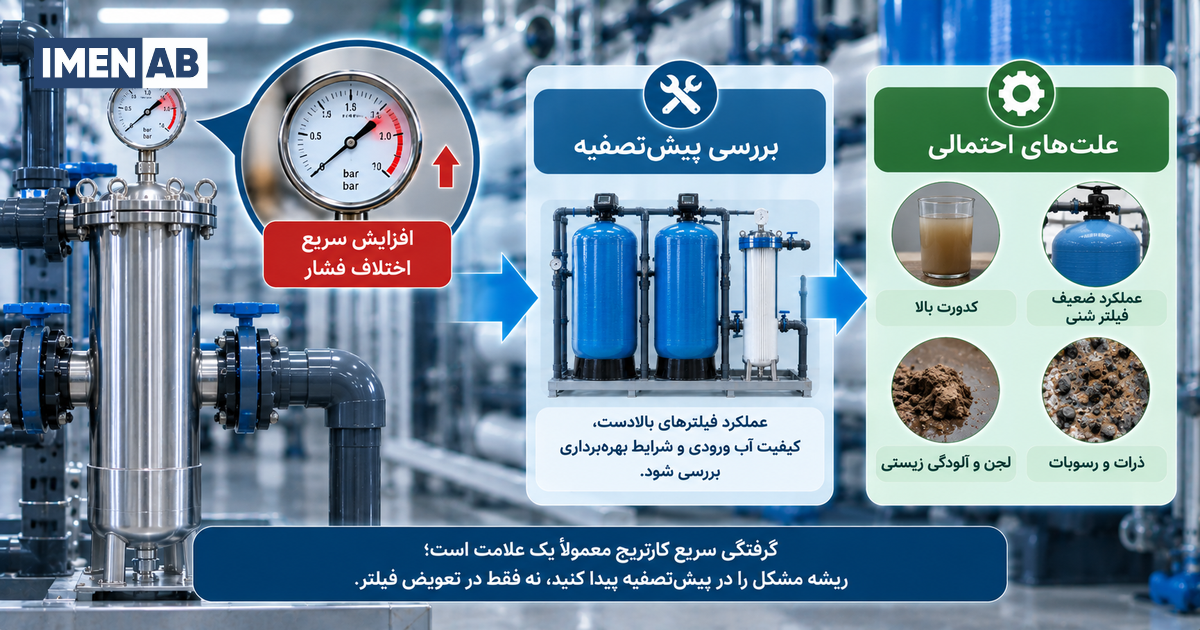

اگر فیلتر کارتریجی خیلی سریع بگیرد، مشکل از خود فیلتر است؟
نه لزوماً.
اتفاقاً گرفتگی سریع کارتریج یکی از نشانههایی است که باید ما را به سمت بررسی مراحل بالادست ببرد.
علت میتواند یکی از این موارد باشد:
- افزایش کدورت آب خام
- عملکرد ضعیف فیلتر شنی یا چندلایه
- عبور ذرات مدیا
- وجود آهن یا رسوبات فلزی
- لجن و آلودگی زیستی
- دبی بیش از ظرفیت فیلتر
- درجه میکرونی نامناسب
- سطح فیلتراسیون ناکافی
- تعداد کم کارتریج برای دبی سیستم
بنابراین:
گرفتگی سریع کارتریج یک علامت بهرهبرداری است، نه صرفاً یک هزینه مصرفی.
اگر دائماً فیلتر تعویض میکنیم ولی علت ورود آلودگی را پیدا نمیکنیم، عملاً مشکل را مدیریت نکردهایم.
اختلاف فشار فیلتر کارتریجی چه چیزی به ما میگوید؟
اختلاف فشار (Differential Pressure) تفاوت فشار بین ورودی و خروجی هوزینگ است.
با تجمع ذرات در کارتریج، مقاومت مسیر جریان افزایش پیدا میکند و فاصله فشار ورودی و خروجی بیشتر میشود.
این پارامتر به ما کمک میکند وضعیت گرفتگی فیلتر را دنبال کنیم.
اما زمان تعویض را نباید با یک عدد عمومی برای همه کارتریجها تعیین کرد. حد مجاز به مشخصات کارتریج، دبی، هوزینگ و توصیه سازنده وابسته است.
در کنار اختلاف فشار، پایش دبی نیز اهمیت دارد. استفاده صحیح از فلومتر آب میتواند به اپراتور کمک کند افت غیرعادی جریان را در کنار سایر دادههای سیستم تشخیص دهد.
انتخاب هوزینگ هم بهاندازه انتخاب کارتریج مهم است
کارتریج بهتنهایی کار نمیکند؛ باید در هوزینگی نصب شود که از نظر ابعاد، تعداد المان، دبی، فشار و آببندی با سیستم سازگار باشد.
اگر هوزینگ نامناسب انتخاب شود، حتی یک کارتریج مناسب هم ممکن است عملکرد مطلوبی نداشته باشد.
برای مثال، بسته به شرایط پروژه ممکن است از:
- هوزینگ استیل
- هوزینگ UPVC
- هوزینگ PVC
- هوزینگ دبی بالا
استفاده شود.
صفحه هوزینگ فیلتر کارتریج این چهار گروه را برای کاربردهای مختلف دستهبندی کرده است.
در سیستمهای صنعتی متوسط و بزرگ که چندین کارتریج استاندارد نصب میشوند، هوزینگ استیل میتواند بسته به فشار، جنس سیال و شرایط فرآیند یکی از گزینههای قابل بررسی باشد.
برای شرایطی که مقاومت در برابر خوردگی اهمیت بالاتری دارد، هوزینگ UPVC نیز قابلیت استفاده با انواع کارتریجهای PP، نختاب و پلیسهای را دارد.
در دبیهای بالا آیا همان کارتریج استاندارد کافی است؟
نه همیشه.
با افزایش ظرفیت سیستم، افزایش تعداد کارتریجهای استاندارد میتواند باعث بزرگتر شدن هوزینگ، افزایش تعداد آببندیها، بیشتر شدن زمان تعویض و پیچیدهتر شدن نگهداری شود.
در چنین پروژههایی ممکن است سیستمهای دبی بالا گزینه مناسبتری باشند.
هوزینگ های فلو برای کارتریجهای با ظرفیت عبور بالاتر طراحی شده و میتواند در پروژههای بزرگ جایگزین تعداد بیشتری از کارتریجهای استاندارد شود.
این انتخاب بهخصوص زمانی ارزش بررسی دارد که:
- دبی سیستم بالاست؛
- فضای نصب محدود است؛
- تعداد کارتریجهای معمولی زیاد میشود؛
- یا زمان نگهداری و تعویض اهمیت زیادی دارد.
پس انتخاب فیلتر قبل از RO فقط سؤال «چند میکرون؟» نیست؛ نوع کارتریج و معماری هوزینگ هم بخشی از طراحی هستند.
آیا فیلتر قابل شستوشو میتواند جایگزین کارتریج نهایی شود؟
بهصورت عمومی نمیتوان چنین جایگزینی را توصیه کرد.
فیلترهای قابل شستوشو میتوانند در مراحل بالادست برای کاهش بار واردشده به کارتریج مفید باشند، اما نقش آخرین سد ایمنی شرایط سختگیرانهتری دارد.
در کاربرد RO، باید مواردی مثل:
- راندمان واقعی حذف
- احتمال عبور آلودگی
- وضعیت آببندی
- ریسک آلودگی زیستی
- و پایداری عملکرد پس از شستوشو
بررسی شوند.
بنابراین یک فیلتر قابل شستوشو میتواند قبل از کارتریج بخشی از بار آلودگی را کاهش دهد، اما الزاماً جایگزین مناسبی برای آخرین کارتریج نیست.
آیا کارتریج مصرفشده اطلاعاتی درباره مشکل سیستم میدهد؟
بله، و این یکی از کاربردهای کمتر مورد توجه فیلتر کارتریجی است.
بازرسی کارتریج مصرفشده میتواند سرنخهایی از اتفاقات بالادست ارائه دهد.
برای مثال ممکن است مشاهده کنیم:
- رسوبات قهوهای یا زنگمانند
- لجن
- ذرات بستر فیلتر
- آلودگی غیرعادی
- تغییر شدید رنگ یا توزیع نامتوازن آلودگی
البته ظاهر کارتریج برای تشخیص قطعی کافی نیست، اما میتواند مسیر بررسی را مشخص کند.
به همین دلیل:
فیلتر کارتریجی فقط یک قطعه مصرفی نیست؛ یک نقطه پایش وضعیت پیشتصفیه هم هست.

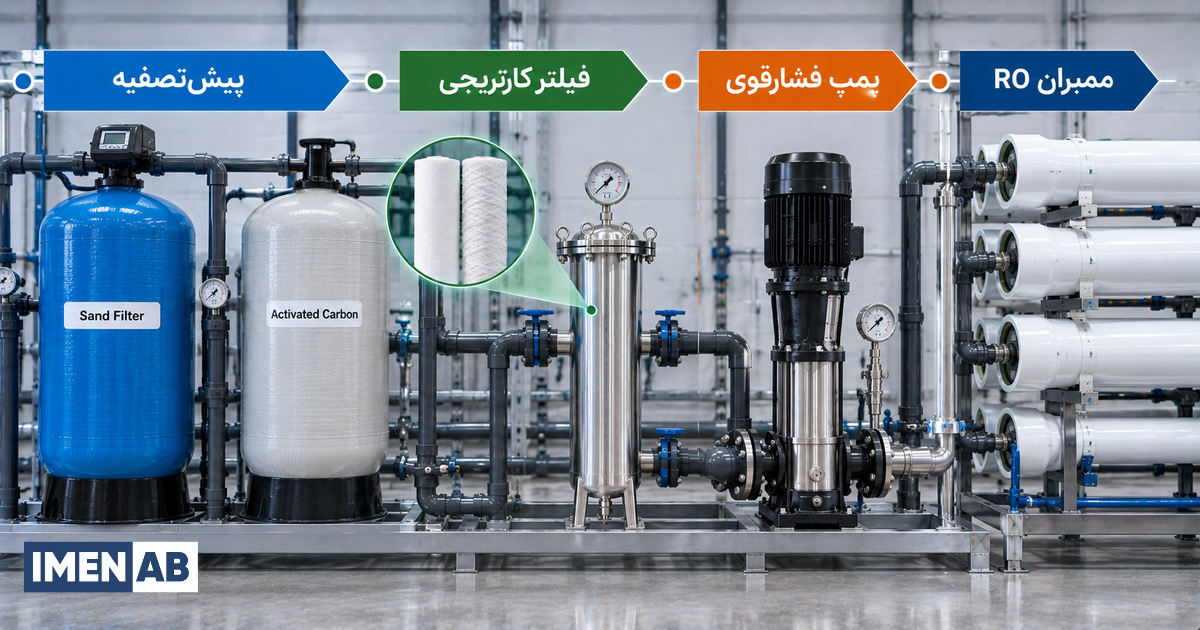

فیلتر کارتریجی در کجای سیستم RO نصب میشود؟
در یک آرایش متداول، مسیر کلی به شکل زیر است:
پیشتصفیه اصلی > فیلتر کارتریجی > پمپ فشارقوی > ممبران RO
محل تزریق مواد شیمیایی، تجهیزات اندازهگیری و بعضی اجزای کنترلی میتواند بسته به طراحی پروژه تغییر کند.
برای مثال محل تزریق آنتیاسکالانت باید متناسب با طراحی خط و پیش از بخش غشایی تعیین شود؛ بنابراین همه دستگاهها الزاماً آرایش کاملاً یکسانی ندارند.
در سطح بالاتر، فیلتر کارتریجی یکی از اجزای مجموعه تجهیزات تصفیه آب صنعتی است که در کنار ممبران، تجهیزات اندازهگیری، هوزینگ و سایر قطعات عملکرد سیستم RO را کامل میکند.
برای انتخاب فیلتر کارتریجی قبل از RO چه چیزهایی را بررسی کنیم؟
گفتن «یک فیلتر ۵ میکرون نصب کنیم» برای طراحی کافی نیست.
| معیار | دلیل بررسی |
|---|---|
| درجه میکرونی | اندازه ذرات هدف را مشخص میکند |
| اسمی یا مطلق بودن | تفسیر واقعی راندمان را تغییر میدهد |
| دبی سیستم | تعداد و اندازه کارتریجها را تعیین میکند |
| نوع کارتریج | روی ظرفیت نگهداری و افت فشار اثر دارد |
| نوع هوزینگ | باید با کارتریج، فشار و دبی سازگار باشد |
| اختلاف فشار | شاخص مهم پایش گرفتگی است |
| کیفیت آب ورودی | بار واقعی واردشده به فیلتر را مشخص میکند |
| مراحل پیشتصفیه | تعیین میکنند چه مقدار ذرات به کارتریج میرسد |
| توصیه سازنده ممبران | معیار حفاظت موردنیاز را مشخص میکند |
به این ترتیب طراحی صحیح از ترکیب کارتریج + هوزینگ + دبی + کیفیت آب + پیشتصفیه به دست میآید.
جمعبندی
فیلتر کارتریجی قبل از ممبران RO یک قطعه ساده و قابل حذف نیست، اما نباید از آن انتظار انجام وظیفه کل پیشتصفیه را هم داشته باشیم.
نقش اصلی آن:
ایجاد آخرین سد فیزیکی در برابر ذرات قبل از پمپ فشارقوی و ممبران است.
در نتیجه:
- بعد از فیلتر شنی همچنان میتواند لازم باشد؛
- TDS، نمک و سختی محلول را حذف نمیکند؛
- فیلتر ۵ میکرون مطلق یکی از انتخابهای رایج برای حفاظت نهایی است؛
- گرفتگی سریع آن میتواند علامت اختلال پیشتصفیه باشد؛
- اختلاف فشار و دبی باید پایش شوند؛
- نوع هوزینگ باید همزمان با کارتریج انتخاب شود؛
- و در دبیهای بالا ممکن است معماری High Flow منطقیتر از افزایش تعداد کارتریجهای استاندارد باشد.
پس اگر کارتریج یک دستگاه RO دائماً سریع مسدود میشود، سؤال اصلی این نیست:
چه فیلتر دیگری جای آن بگذاریم؟
بلکه باید بررسی کنیم:
چرا این مقدار آلودگی اصلاً به آخرین سد پیشتصفیه رسیده است؟
سوالات پرتکرار
فیلتر شنی بار اصلی ذرات را حذف میکند، اما ممکن است ذرات ریز یا آلودگی ناشی از اختلال مراحل بالادست همچنان عبور کنند. کارتریج آخرین سد فیزیکی قبل از بخش حساس RO است.
ذرات معلق باقیمانده را در محدوده راندمان خود نگه میدارد و از ورود آنها به پمپ فشارقوی و ممبران جلوگیری میکند. انتخاب دقیق باید با شرایط آب و توصیه سازنده ممبران هماهنگ باشد.
میتواند نشانه افزایش بار آلودگی، عملکرد ضعیف پیشتصفیه، عبور مدیا، رسوبات فلزی، آلودگی زیستی، دبی نامناسب یا انتخاب نادرست کارتریج باشد.
خیر. فیلتر کارتریجی برای جداسازی ذرات معلق طراحی شده و نمکها و یونهای محلول را حذف نمیکند.
